Необходимо проверить следующее:
• Потребляемую мощность
См. фирменную табличку насоса.
• Уровень и состояние масла
Если это новый насос или насос,
устанавливаемый после замены уплотнения
вала, проверяют уровень масла через неделю
эксплуатации.
Если в масле больше 20 % воды, может быть
повреждено уплотнение вала. Замену масла
следует проводить через 3000 часов работы
или как минимум раз в год.
Для этого используйте масло Shell Ondina 917
или аналогичное.
Смотрите разделы 13.8 Замена масла и
13.9 Комплекты для технического
обслуживания.
• Процедура промывки датчиков описана в
разделе 13.6.
Отработанное масло необходимо
собрать и удалить в
Указание
соответствии с местными
нормами и правилами.
В таблице указано необходимое количество
масла в масляной камере насоса:
Тип насоса
SEG мощностью до
1,5 кВт
SEG мощностью от
2,2 кВт до 4,0 кВт
• Кабельный ввод
Кабельный ввод должен быть герметичным,
а кабели не должны иметь резких перегибов
и/или защемлений.
См. раздел 13.9 Комплекты для технического
обслуживания.
• Детали насоса
Проверить наличие следов износа рабочего
колеса, корпуса насоса и т.п.
Дефектные детали заменить.
Смотрите раздел 13.9 Комплекты для
технического обслуживания.
• Подшипники
Проверить бесшумный плавный ход вала
(слегка провернуть его рукой).
Дефектные подшипники заменить.
Капитальный ремонт насоса обычно
необходим в тех случаях, когда обнаружено
повреждение подшипников или при сбоях в
работе электродвигателя. Это разрешается
выполнять специалистам Grundfos или
официальным службам сервиса компании
Grundfos.
Кол-во масла в
масляной камере (л)
0,17
0,42
• Режущий механизм/детали режущего
механизма
В случае частых засоров, необходимо
визуально проверить степень износа режущего
механизма. Края изношенных деталей
режущего механизма закруглены и истёрты.
Сравните с новым режущим механизмом.
13.4 Замена режущего механизма
Внимание
Перед тем как начинать замену
режущего механизма, необходимо
вынуть предохранители или
отключить питание сетевым
выключателем. Необходимо
принять меры, предотвращающие
случайное включение питания.
Все вращающиеся узлы и детали
должны быть неподвижны.
Номера позиций смотрите на стр. 588.
Демонтаж режущего механизма:
1. Ослабить винт (поз. 188a) в одной из опор
насоса.
2. Освободить кольцо режущего механизма
(поз. 44) и разъединить штыковую муфту,
ударив по кольцу по часовой стрелке.

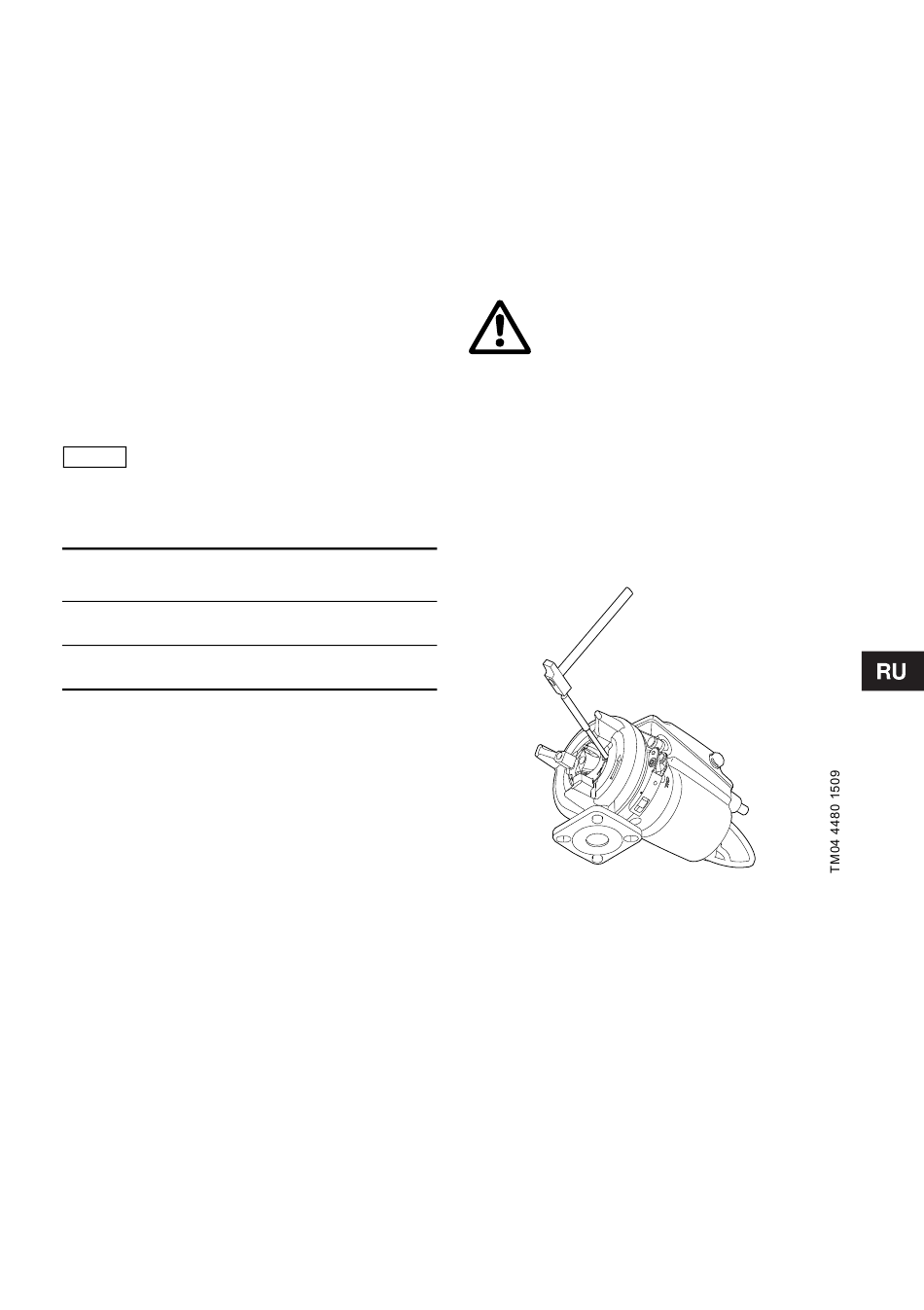

Рис. 12 Демонтаж кольца режущего
механизма
3. Снять кольцо режущего механизма (поз. 44).
4. Вывернуть винт из торца вала.
5. Снять головку режущего механизма (поз. 45).
