9.3 Elektrické pripojenie -
trojfázové čerpadlá
Motor čerpadla je skonštruovaný tak, že sled fáz
v elektrickom rozvádzači je v smere hodinových
ručičiek (dá sa zistit' pomocou detektora sledu fáz).
Čerpadlo sa nezapne, pokiaľ fázová sekvencia
nebude správna.
Ak sú snímače prevádzky nasucho zaplavené
kvapalinou a čerpadlo nezapína, príčinou môže byt'
nesprávny sled fáz. Zameňte L1 a L2.

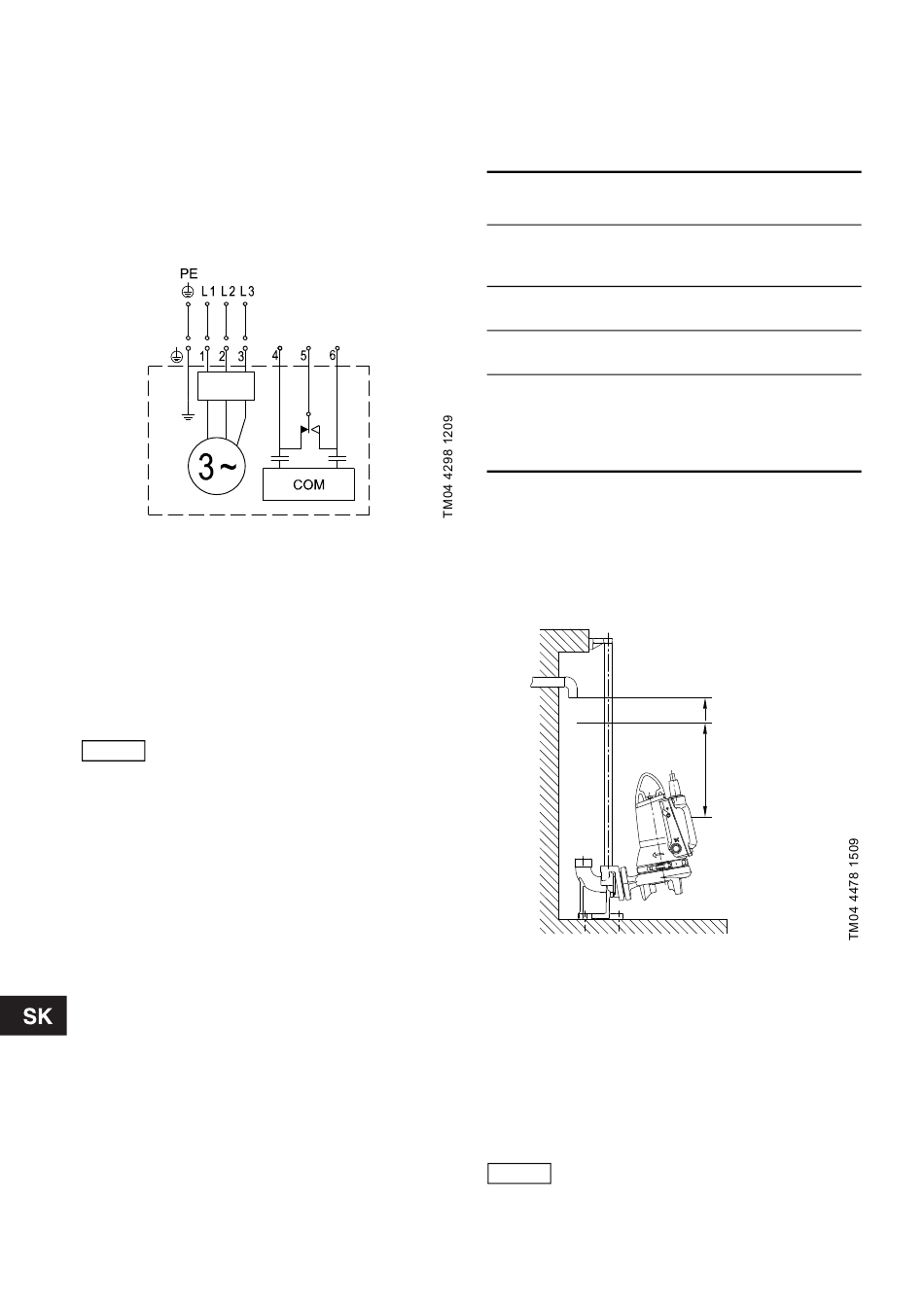

Obr. 4 Schéma zapojenia trojfázových čerpadiel
9.4 Alarmové relé/komunikačné pripojenie
Čerpadlo má výstup pre alarmové relé. K dispozícii
sú kontakty NC a NO a podľa potreby môžu byt'
použité, napr. pre akustické alebo vizuálne alarmy.
Alternatívne môžu byt' vodiče 4 a 6 použité na
externú komunikáciu cez jednotku CIU
(komunikačné rozhranie).
Ak je pripojená jednotka CIU, nesmie
byt' pripojené relé. Jednotka CIU
Dôležité
obsahuje relé, ktoré preberá funkciu
alarmu.
Pozri príklad schémy zapojenia v dokumentácii
dodanej spolu s jednotkou CIU.
468
2 A 230 VAC

10. Nastavenie

10.1 Predvolené nastavenia
Čerpadlo sa dodáva z výrobného závodu s
nasledovnými predvolenými nastaveniami.
0.9 - 1.5
Parameter
kW
Zapínacie
oneskorenie Vypnuté
(náhodné)
Zapínacia
25 cm
hladina
Signalizácia
+ 10 cm
vysokej hladiny
Ochrana proti zadreniu:
Interval 3 dni
2
Trvanie
sekundy
Ak sa má zmenit' jeden alebo viac z hore uvedených
parametrov, použite voliteľnú jednotku CIU spolu
s diaľkovým ovládaním R100.
Na nastavenie môže byt' dočasne pripojená jednotka
CIU.
Ďalšie informácie nájdete v montážnom
a prevádzkovom návode pre jednotku CIU.
Obr. 5 Zapínacie a vypínacie hladiny
10.2 Striedanie čerpadiel
Ak je v tej istej nádrži nainštalovaných niekoľko
čerpadiel (až do 4), riadiaca logika zabudovaná
v čerpadle zabezpečí, že zat'aženie bude v priebehu
času rozložené rovnomerne medzi čerpadlá.
Striedanie sa uskutočňuje podľa patentovanej
metódy založenej na meraní hladiny kvapaliny
v nádrži.
Barometrický tlak môže ovplyvnit'
Dôležité
sekvenciu striedania.
3.1 - 4.0
2.6 kW
kW
– –
– –
– –
– –
– –
Alarm
Zapnutie
Vypnutie
