12.4 Zamenite sistem za sečenje
Upozorenje
Pre nego započnete rad na pumpi,
proverite da li su osigurači izvađeni i da
li je mrežni prekidač isključen. Mora se
obezbediti da ne dođe do slučajnog
uključivanja napajanja strujom.
Rotirajući delovi se više ne smeju
okretati.
Brojeve pozicija, pogledajte u poglavlju 588.
Skidanje sistema za sečenje:
1. Olabavite zavrtanj (poz. 188a) na jednoj od stopi
pumpe.
2. Otpustite prsten sekača (poz 44), i otvorite
naoštren ključ lupkanjem po prstenu sekača.

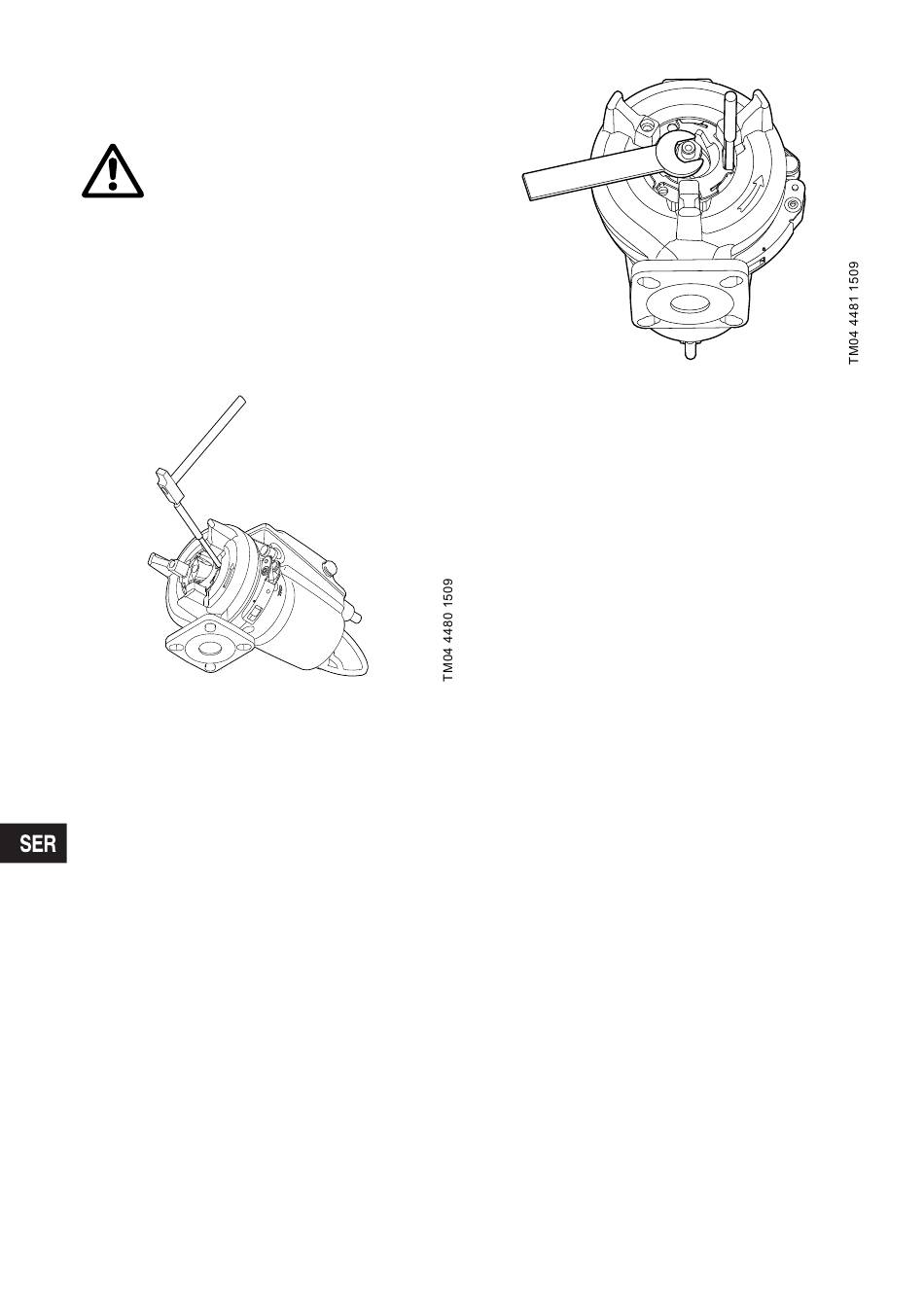

Slika 12 Uklonite prsten sekača
3. Uklonite prsten sekača (poz. 44).
4. Uklonite navrtanj sa kraja osovine.
5. Skinite glavu sekača (poz. 45).
Za podešavanje zazora na radnom kolu, pogledajta
sl. 13.
a) Polako zategnite navrtku (poz. 68) (veličina
ključa 24) sve dok radno kolo (poz. 49) ne može
više da rotira.
b) Odvrnite navrtku za 1/4 obrta.
382
Slika 13 Podesite zazor radnog kola
Podešavanje sistema sekača:
1. Kada podesite glavu sekača ( poz. 45), projekcija
zadnjeg dela glave sekača mora da se poklapa
sa rupama na radnom koli (poz. 49).
2. Pritegnite zavrtanj (poz. 188a) na glavi sekača do
20 Nm.
3. Stavite naoštren ključ u prsten sekača (poz. 44).
4. Kuckajte naoštrenim ključem u kontra smeru
kazaljke na satu sve dok prsten sekača (pos. 44)
nije pričvršćen.
5. Zategnite zavrtanj (poz. 188a).
6. Gurnite glavu sekača i proverite da li pravilno
radi, tj. da li se slobodno okreće.
12.5 Čišćenje kućišta pumpe
Brojeve pozicija, pogledajte u poglavlju 588.
Da biste očistili kućište pumpe, uradite sledeće:
Demontaža
1. Otpustite i skinite sponu (poz. 92) držeći kućište
pumpe i motor zajedno.
2. Podignite deo motora iz kućišta pumpe (poz. 50).
Radno kolo i glava sekača su sklonjeni zajedno
sa delom motora.
3. Očistite kućište pumpe i radno kolo.
Montaža
1. Postavite deo motora zajedno sa radnim kolom i
glavom sekača u kućište pumpe.
2. Postavite i zategnite sponu.
Pogledajte i deo 12.7 Provera/zamena zaptivača
vratila.
