9. Elektriskais savienojums

Sūkni nedrīkst lietot ar frekvences
Uzmanību
pārveidotāju.
Elektriskais savienojums jāveic saskaņā ar vietējiem
normatīviem.
Brīdinājums
Sūknis jāsavieno ar elektrības paneli,
ievērojot vietējos normatīvus.
Elektrības panelis parasti ietver
drošinātājus, galveno slēdzi un
noplūdes aizsargslēdzi ar
kontaktspraugu saskaņā ar
EN 60204-1, 5.3.2.
Jābūt iespējai fiksēt līnijas kontaktoru
pozīcijā 0. Tipam un prasībām jābūt
saskaņā ar EN 60204-1, 5.3.2.
Sūknis ietver motora aizsargslēdzi un
vadības loģiku.
Brīdinājums
Ja sūkņa pases datu plāksnītē ir Ex
marķējums, jāpārliecinās, ka sūknis ir
savienots saskaņā ar šajā brošūrā
dotajām instrukcijām.
Brīdinājums
Sūkņa sprādziendrošības klasifikācija
ir CE II 2 G, Ex bcd IIB T4 Gb.
Sk. punktā 4.2.
Uzstādīšanas vietas klasifikācija katrā
konkrētajā gadījumā jāapstiprina
vietējām atbildīgajām iestādēm.
Ierīci CIU, ja to izmanto, (sk. punktā 9.1)
nedrīkst uzstādīt potenciāli
sprādzienbīstamās vidēs.
Brīdinājums
Sprādzienbīstamu sūkņu izmantošanas
gadījumā jāpārliecinās, ka ārējais
zemētājvads ir savienots ar sūkņa ārējo
zemēšanas spaili, lietojot vadu ar
stingru kabeļa skavu. Jāattīra virsma
ārējam zemējumam, un jāuzstāda
kabeļa skava.
Zemētājvada šķērsgriezumam jābūt
2
vismaz 4 mm
(PVT 90 ?) dzeltens/zaļš.
Jāpārliecinās, ka zemējums ir
aizsargāts pret koroziju.
Brīdinājums
Pirms sūkņa uzstādīšanas un pirmās
iedarbināšanas jāpārbauda, vai kabelim
nav redzamu defektu, lai izvairītos no
īsslēgumiem.
Brīdinājums
Sūknis nedrīkst strādāt bez šķidruma.
, piem., tips H07 V2-K
Barošanas spriegums un frekvence ir norādīti sūkņa
pases datu plāksnītē. Informāciju par sprieguma
pielaidi sk. punktā 14.1 Barošanas spriegums.
Jāpārbauda, vai motors ir piemērots energoapgādei,
kas ir pieejama uzstādīšanas vietā.
Visi sūkņi tiek piegādāti ar 10 metrus garu kabeli un
brīvu kabeļa galu.
Iespējamā kabeļa maiņa jāveic
uzņēmumā GRUNDFOS vai pilnvarotā
Uzmanību
servisā.
9.1 Ierīce CIU (komunikācijas interfeiss)
GRUNDFOS ierīci CIU (CIU = Communication
Interface Unit – komunikācijas interfeisa ierīce) lieto
komunikācijas interfeisam starp sūkni SEG un
galveno tīklu.
Ierīce CIU ir papildu piederums. Sk. kopā ar ierīci
piegādātajās uzstādīšanas un ekspluatācijas
instrukcijās.
9.2 Elektriskais savienojums –
vienfāzes sūkņi
Sūknim ir patentēta palaides funkcija, kas novērš
nepieciešamību izmantot palaides kondensatoru.
Sūknī ir ietverts darba kondensators.

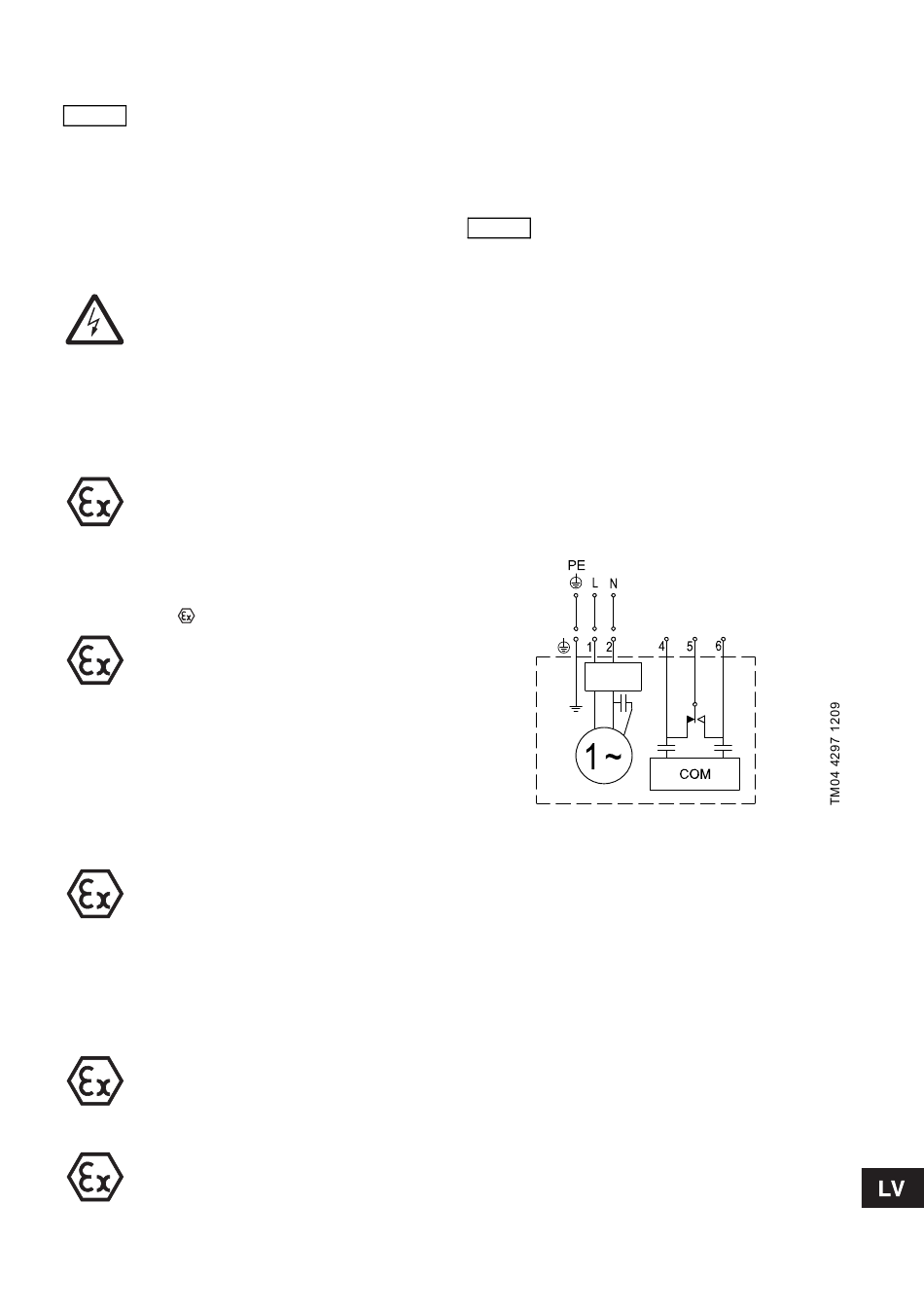

3. ilustr. Vienfāzes sūkņu montāžas shēma
2 A, 230 V 2 J, 230 V
