9.3 Elektrik bağlantısı - üç fazlı pompalar
Pompa motoru elektrik panosundaki faz sırası saat
yönünde tasarlanmıştır (faz sırası detektörü ile
belirlenebilir). Pompa faz sırası doğru olana kadar
başlamaz.
Kuru çalışma sensörleri sıvı ile kaplıysa, pompa
çalışmaz, nedeni ise yanlış faz sırası olabilir. L1 ve
L2'nin yerlerini değiştirin.

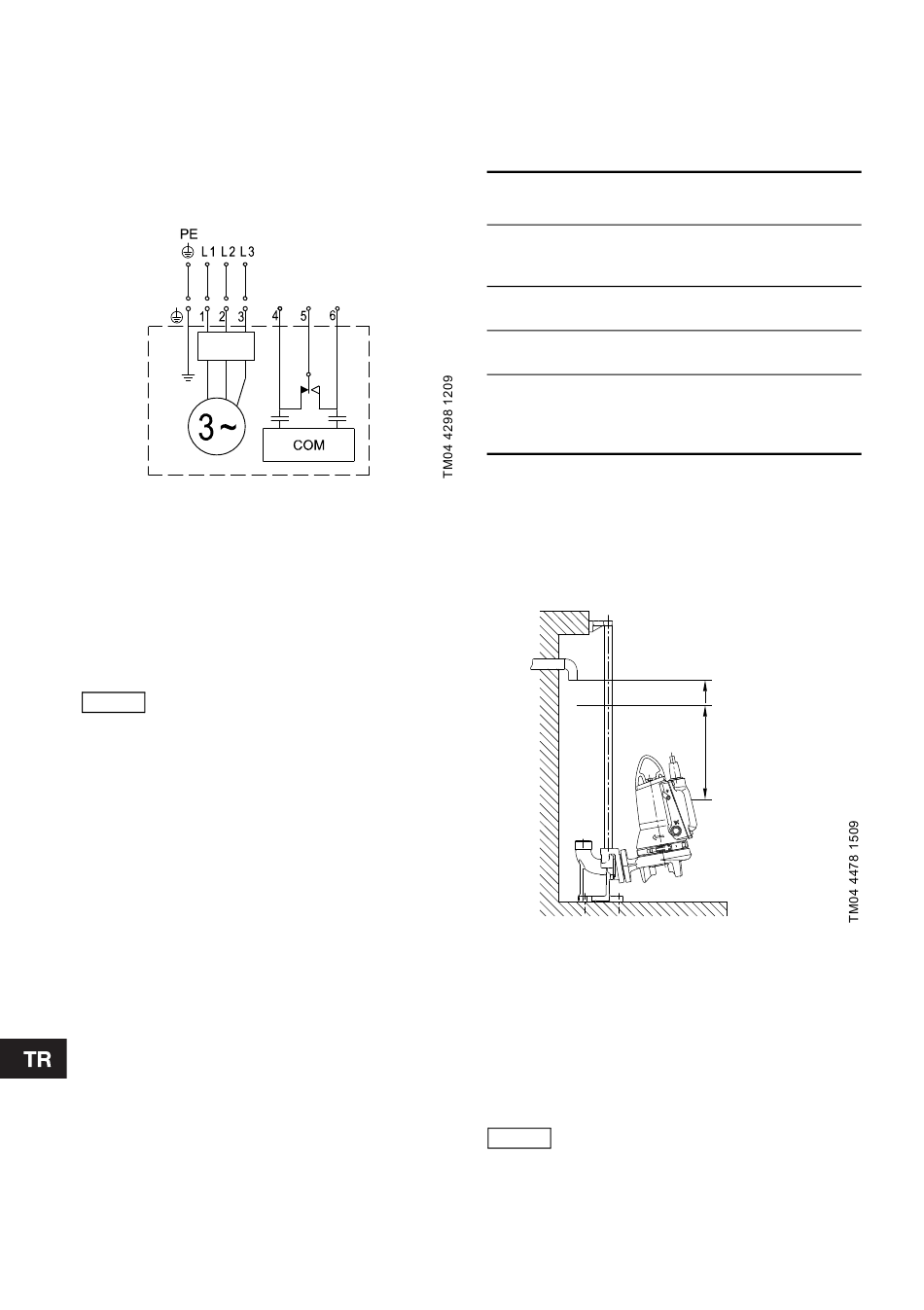

Şekil 4 Üç fazlı pompalar için bağlantı şeması
9.4 Alarm rölesi/haberleşme bağlantısı
Pompada bir alarm röle çıkışı vardır. NC ve NO
mevcuttur ve gerektiğinde kullanılabilir, örneğin sesli
veya görsel alarmlar için.
Alternatif olarak 4 ve 6 telleri CIU ünitesi yoluyla
harici haberleşme için kullanılabilir (haberleşme
arayüzü).
CIU ünitesi bağlıysa, röle
kullanılmamalıdır. CIU ünitesi, alarm
Not
işlevini yerine getiren bir röle içerir.
CIU ünitesi ile tedarik edilen dökümandaki bağlantı
şeması örneğine bakınız.
490
2 A 230 VAC
10. Yapılandırma
10.1 Varsayılan ayarlar
Pompa aşağıdaki varsayılan ayarlar ile fabrikadan
tedarik edilir.
0.9 - 1.5
Parametre
kW
Başlatma
gecikmesi Kapalı
(rasgele)
Başlatma
25 cm
seviyesi
Yüksek seviye
+ 10 cm
alarmı
Tutukluk önleyici:
Aralık 3 gün
Süre 2 sn.
Yukarıdaki parametrelerin biri veya bir kaçı
değiştirilecekse, opsiyonel CIU ünitesini uzaktan
kontrollü bir R100 ile beraber kullanın.
CIU ünitesi yapılandırma için geçici olarak
bağlanabilir.
CIU ünitesi hakkında daha fazla bilgi için kurulum ve
çalıştırma talimatlarına bakınız.
Şekil 5 Çalıştırma ve durdurma seviyeleri
10.2 Pompa değişimi
Bir kaç pompa (dört adete kadar) aynı tank içinde
kuruluysa, pompaya yerleştirilen kontrol mantığı
yükün zamanla pompalar arasında eşit olarak
dağıtılmasını sağlayacaktır.
Değişim, tanktaki sıvı seviyesinin ölçümüne dayanan
patentli yönteme göre gerçekleştirilir.
Barometrik basınç değişim sırasına etki
Not
edebilir.
3.1 - 4.0
2.6 kW
kW
– –
– –
– –
– –
– –
Alarm
Başlat
Durdur
