Nastavení vůle oběžného kola
Viz obr. 14.
1. Zlehka utáhněte stavěcí matici (pol. 68) (velikost
klíče 24) dokud se oběžné kolo (pol. 49) ještě
otáčí.
2. Uvolněte seřizovací matici o 1/4 otáčky.

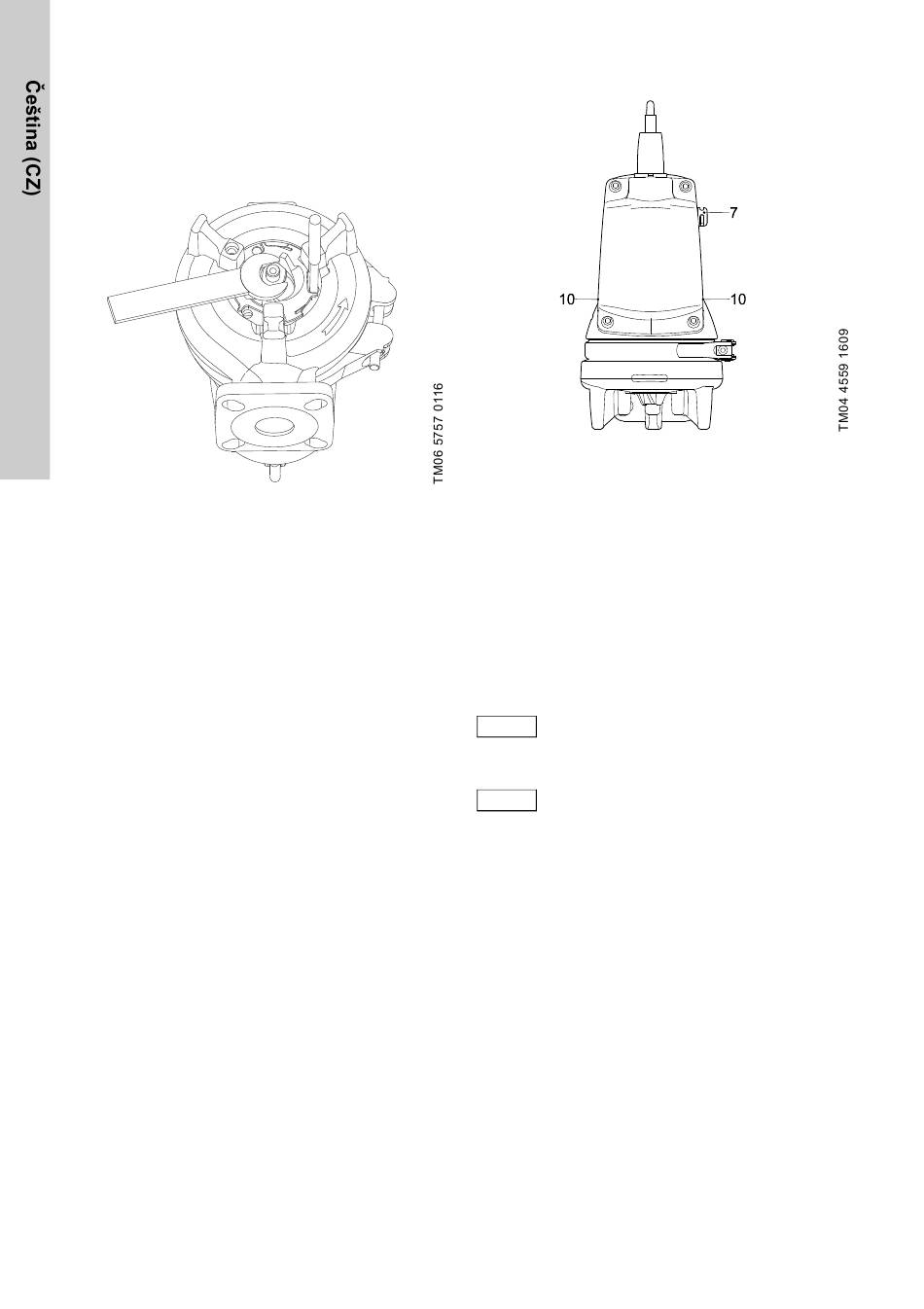

Obr. 14 Nastavení vůle oběžného kola
Montáž
1. Při montáži řezací hlavy (pol. 45) musí výstupky
na zadní straně řezací hlavy zapadat do otvorů
v oběžném kole (pol. 49).
2. Utáhněte šroub (pol. 188a) v řezací hlavě
momentem 20 Nm. Nezapoměňte přitom na
pojistnou podložku.
3. Připevněte řezací kruh (pol. 44).
4. Řezací kruh (pol. 44) otočte o 15 až 20 °proti
směru hodinových ručiček, dokud nebude
utažený.
5. Zkontrolujte, zda se řezací kruh nedotýká řezací
hlavy.
6. Utáhněte šroub (pol. 188a) momentem 16 Nm.
7. Zkontrolujte, zda se řezací hlava otáčí volně
a bezhlučně.
11.5 Čištění tělesa čerpadla
Čísla pozic viz strana 560.
Demontáž
1. Uvolněte a odmontujte sponu (pol. 92) spojující
těleso čerpadla a motor.
2. Motorovou část oddělte vyzvednutím od tělesa
čerpadla (pol. 50). Oběžné kolo a řezací hlava
jsou vyjmuty spolu s motorovou částí.
3. Vyčistěte těleso čerpadla a oběžné kolo.
Montáž
1. Umístěte motorovou část s oběžným kolem
a řezací hlavou na těleso čerpadla.
2. Nasaďte a utáhněte sponu (pol. 92).
Viz také kapitola 11.7 Kontrola nebo výměna
hřídelové ucpávky.
62
11.6 Čištění snímačů
Obr. 15 Umístění hladinových snímačů
a snímačů provozu nasucho
Postupujte následovně:
Viz obr. 15.
1. Snímač hladiny (pol. 7):
Propláchněte snímač čistou vodou.
Snímače provozu nasucho (pol. 10):
Propláchněte snímače provozu nasucho čistou
vodou a očistěte je pomocí měkkého štětce.
2. Zapněte elektrické napájení čerpadla.
3. Zkontrolujte, zda čerpadlo zapíná, a odčerpává
kapalinu směrem k hladině provozu nasucho.
Abyste zabránili poškození snímačů,
Pozor
nepoužívejte jiné čisticí pomůcky, než jsou
uvedeny výše.
Jestliže snímače provozu čerpadla
Pokyn
nasucho nejsou zaplaveny čerpanou
kapalinou, čerpadlo nemůže zapnout.
11.7 Kontrola nebo výměna hřídelové
ucpávky
Hřídelová ucpávka je kompletní jednotka pro
všechna čerpadla SEG AUTO
Abyste se ujistili, že hřídelová ucpávka je
neporušená, zkontrolujte olej.
Jestliže olej obsahuje více než 20 % vody, je
ucpávka defektní a musí se vyměnit. Jestliž
hřídelovou ucpávku použijete znovu, může se
poškodit motor.
Jestliže je olej čistý, může se znovu použít. Viz také
kapitola 11. Údržba a servis.
Čísla pozic viz strana 560.
.
ADAPT
