MONTAGEM E INSTALAÇÃO
A armação do projector de curto alcance MSP-DCCUST2
destina-se a ser montada em betão sólido, blocos de betão oco,
vigas de madeira de 406 mm (16 POL.) no centro ou vigas de
aço 406 mm (16 pol.) no centro.
Montar a placa de parede nos suportes
IMPORTANTE! :
Este passo tem de ser efetuado para
instalações em viga dupla E única!

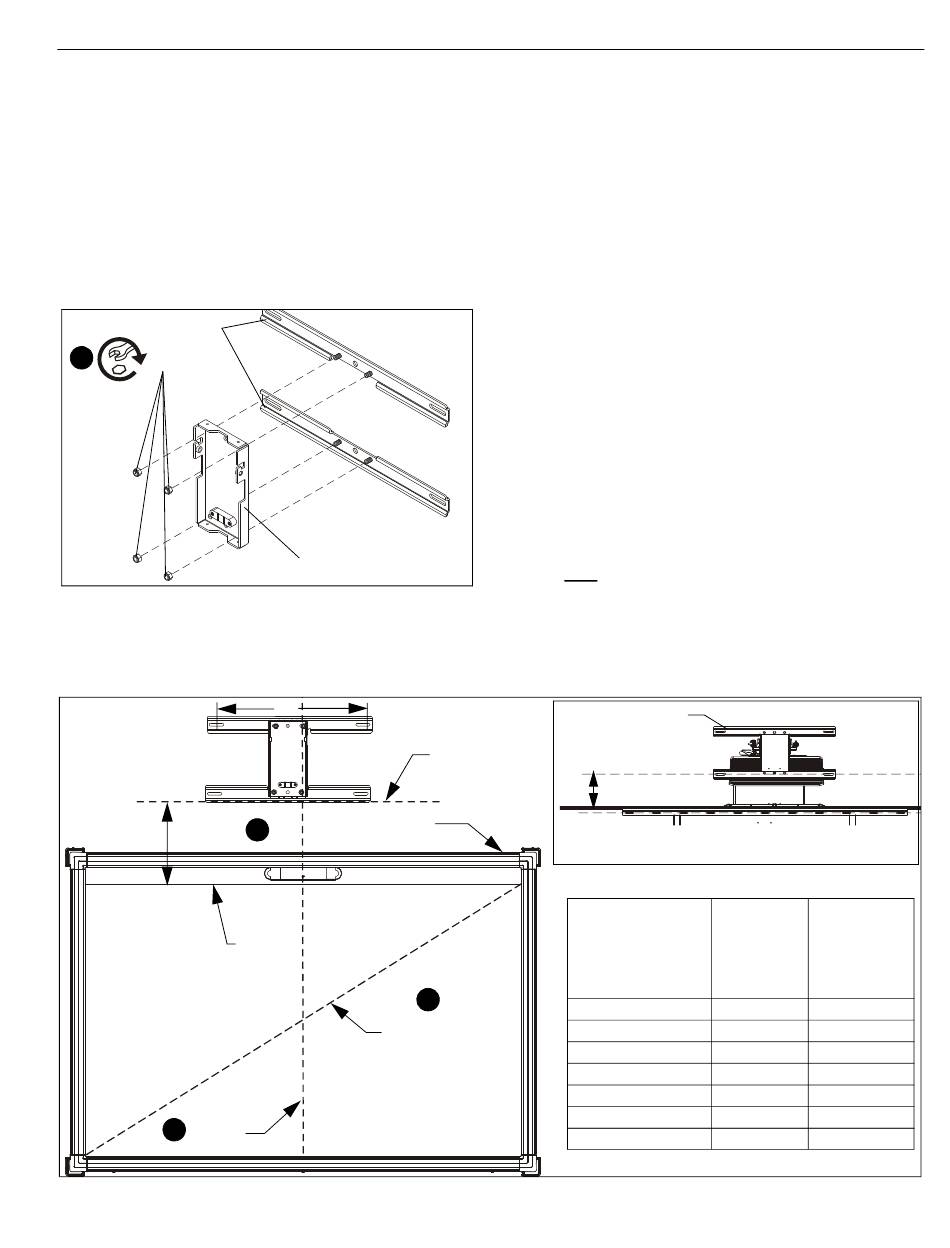

1. Fixe a placa de parede (B) a dois suportes para vigas
duplas (G) com quatro porcas autoblocantes de 5/16" (HF).
(Ver Figura 1)
(G)
1
(HF) x 4
Figura 1
Montar a placa de parede e os suportes
1. Utilizando um detetor de vigas para instalações com vigas
Distância
vertical
Topo da
imagem
Centro da
3
imagem
(B)
16"
Parte inferior do
suporte de parede
Topo da
5
estrutura
2
Diagonal da
imagem/ecrã
de madeira ou aço, marque quatro furos de montagem
preliminares por cima do centro das vigas (406,4 mm
(16 pol.) no centro) para instalações em viga dupla OU dois
furos de montagem preliminares no centro da viga (centro
da placa de parede) para instalações em viga única.
NOTA:
Se utilizar o ecrã/quadro branco dedicado, a distância
entre os furos de montagem inferiores no suporte de
viga dupla inferior (centro) do suporte de parede do
projetor e os furos de montagem (centro) no suporte do
ecrã/quadro branco) é de 168,28 mm (6-5/8 pol.)
[inserir gráfico na Figura 2 (Ver Figura 2)]. Esta
medição será utilizada em vez da medição da
"distância vertical". Outras medições relacionadas com
o ecrã/quadro branco dedicado estão indicadas na
Figura 2 e no modelo de instalação como 87WB.
2. Determine a medida diagonal da imagem/ecrã. (Ver Figura 2)
3. Determine onde ficará situado o centro da imagem. (Ver
Figura 2)
4. Utilizando o gráfico no modelo de instalação (J) (Ver Figura
2), determine a distância vertical correcta para a medida
diagonal da imagem.
5. Meça a distância vertical correcta desde a parte superior
da imagem à parte inferior da localização do suporte de
parede. (Ver Figura 2)
NOTA:
A distância vertical é medida desde a parte inferior do
suporte de parede até ao topo da imagem projetada,
NÃO a parte superior da estrutura do ecrã/quadro
branco.
6. Aplique o modelo de instalação (J) na parede, alinhando o
indicador do Centro da Imagem do modelo e a margem
inferior do modelo com os locais definidos nos Passos 3
e 5. (Ver Figura 2)
Suporte de parede
MSP-DCCUST2
6-5/8"
DIAGONAL DO
ECRÃ
(proporção 16:10)
(Polegadas)
100
95
91
87WB
87
81
77
Figura 2
(vista posterior)
Ecrã/Quadro
branco dedicado
ALCANCE DISTÂNCIA
VERTICAL
(Polegadas) (Polegadas)
12.00
25.375
24.125 11.375
22.50
10.75
10.625
22.00
21.25 10.125
19.25
9.375
18.00
8.75
