CHIEF MSP-DCCUST2 Installationsanleitung Seite 64

Instruções de Instalação
Vigas de aço
IMPORTANTE!:
Consulte a secção Requisitos do local
antes de prosseguir com a instalação Vigas de aço para
garantir que o local de instalação cumpre os requisitos! O
painel acartonado deve ter uma espessura mínima de 12,7 mm
(1/2")!

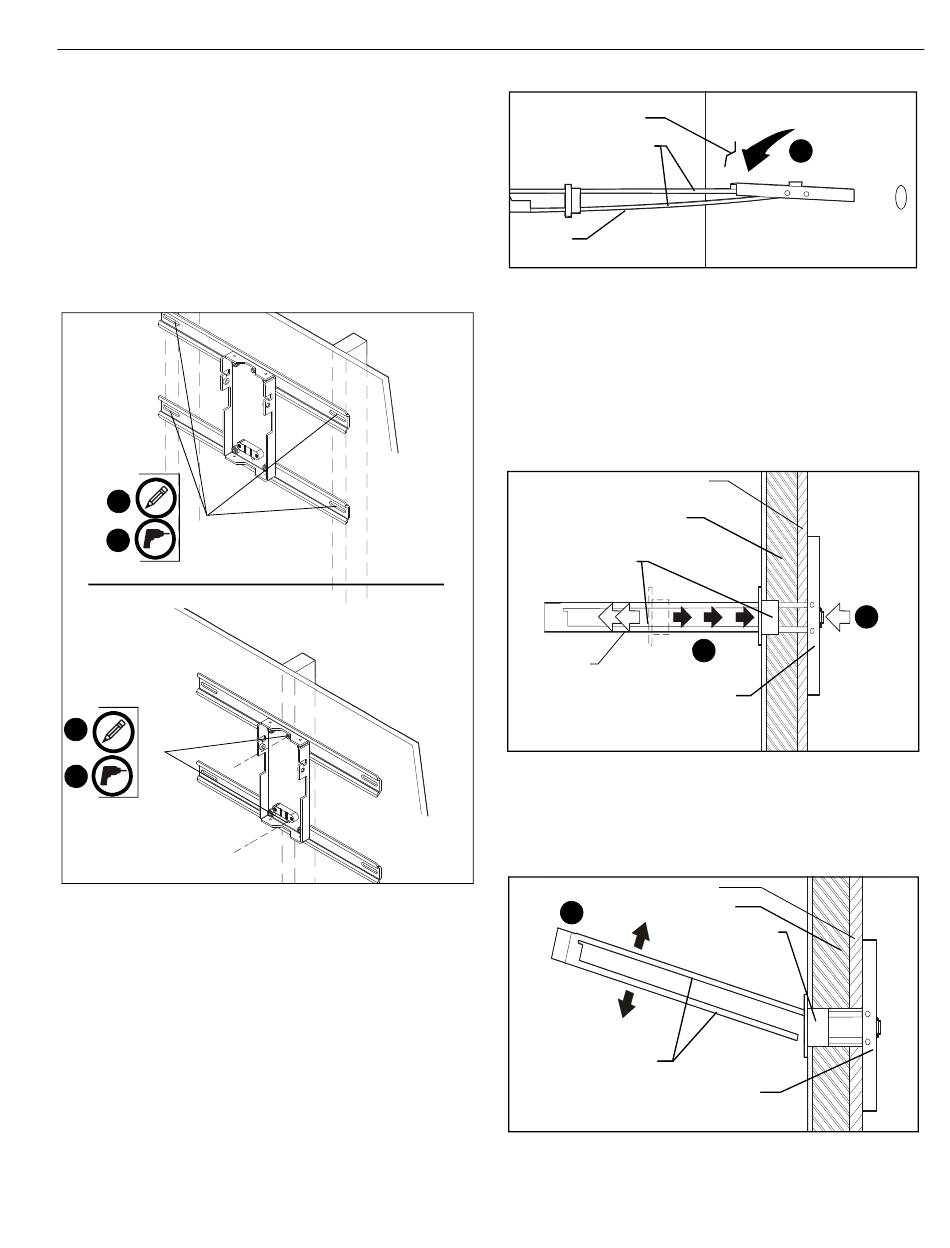

1. Utilizando o modelo, marque quatro furos de montagem
(viga dupla) conforme mostrado no modelo de instalação
(J) ou dois furos de montagem (viga única) na placa de
parede. (Ver Figura 5)
2. Faça um furo de 12,7 x 25,4 mm (1/2 x 1 pol.) com o
berbequim na posição marcada na parede. (Ver Figura 5)
1
x 4
2
1
x 2
2
Figura 5
3. Segure o canal de metal horizontalmente sobre o Toggler®
SnapToggle 1/4-20 (BB) (não incluído) e faça-o deslizar
para dentro do furo. (Ver Figura 6)
Painel acartonado
Correias de plástico
x 4
4. Segurando as correias de plástico sobre a bucha, afaste
(Dual stud)
esta da parede até o canal ficar à face atrás da parede,
tendo o cuidado de verificar se o canal da bucha está
posicionado verticalmente na viga. (Ver Figura 7)
5. Deslize a tampa de plástico sobre a bucha na direcção da
parede até a flange da tampa ficar à face com a parede.
(Ver Figura 7)
Tampa de plástico
(Single stud)
Bucha x 4
(vista lateral)
6. Parta as correias de plástico na bucha na parede fazendo
pressão de um lado para o outro; parta as correias
niveladas com a flange da tampa de plástico. (Ver Figura 8)
Correias de plástico
(vista lateral)
Figura 6
Viga de aço
Painel acartonado
5
Canal de metal da bucha
Figura 7
Viga de aço
Painel acartonado
6
Tampa de plástico
Canal de metal da bucha
Figura 8
3
4
64
