CHIEF MSP-DCCUST2 Installationsanleitung Seite 89

放平投影机悬臂

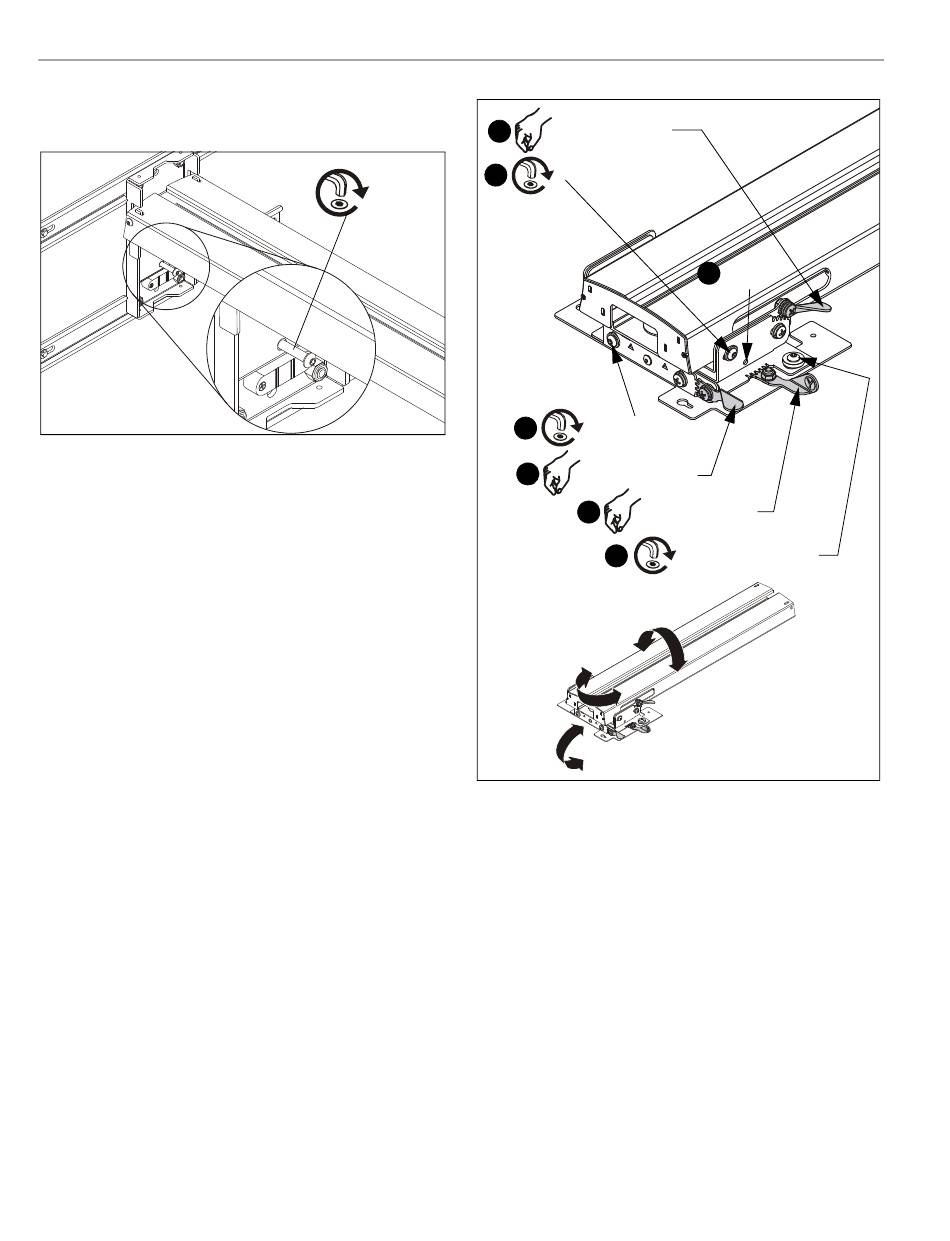

紧固悬臂调整板 (C) 上的圆头螺丝放平投影机悬臂。 （见图 18）
调整
横摆调整
注意：
使用水准仪来简化此过程。
使用横摆调整把手调整横摆 （标记"R"） 。 （见图 7）
1.
使用 5/32" 六角扳手紧固横摆锁定圆头螺丝 (HC). （见图
2.
7）
纵倾调节
注意：
使用水准仪来简化此过程。
使用纵倾调整把手调整纵倾 （标记 "P"） 。 （见图 7）
3.
使用 5/32" 六角扳手紧固纵倾锁定圆头螺丝 (HC)。 （见图
4.
7）
横倾调节
注意：
使用水准仪来简化此过程。
使用横倾调整把手调整侧对侧 （标记 "Y"） 。 （见图 7）
5.
使用 5/32" 六角扳手紧固横倾锁定圆头螺丝 (HC)。 （见图
6.
7）
89
x 1
图 18
纵倾调整把手 (P)
3
x 1 （锁定纵倾调整）
4
x 1 （锁定横摆调整）
2
横摆调整把手
1
横倾调整把手 (Y)
5
6
横摆
横倾
纵倾
完成所有调整之后，将六角扳手 (HC) 放入投影仪支架的侧
7.
面开口中。 （见图 19）
线缆管理 （可选）
将线缆/电线从投影机穿过投影机悬臂上的开口，然后接至
1.
墙面。
将线缆/电线从投影机悬臂靠墙一侧向上或向下通过壁板上
2.
的槽。
安装说明书
扳手存放
7
(R)
x 1 （锁定横倾调整）
（投影仪未显示）
图 19
