CHIEF MSP-DCCUST2 Installationsanleitung Seite 73

取付説明書
組み立てと取り付け
MSP-DCCUST2 ショートスロープロジェクターマウントは、 コ
ンクリート、空洞コンクリートブロック、50.8mm x 101.6mm
(2" x 4") の木製スタッド ( 中央の間隔が 406mm/16")、 または鋼
製スタッドに取り付けるように設計されています ( 中央の間隔
が 406mm/16")。
ウォールプレートとブラケットの組み立て
重要！ :
この手順は、 1 本および 2 本のスタッドのどちらの取
り付けの場合にも実行する必要があります。

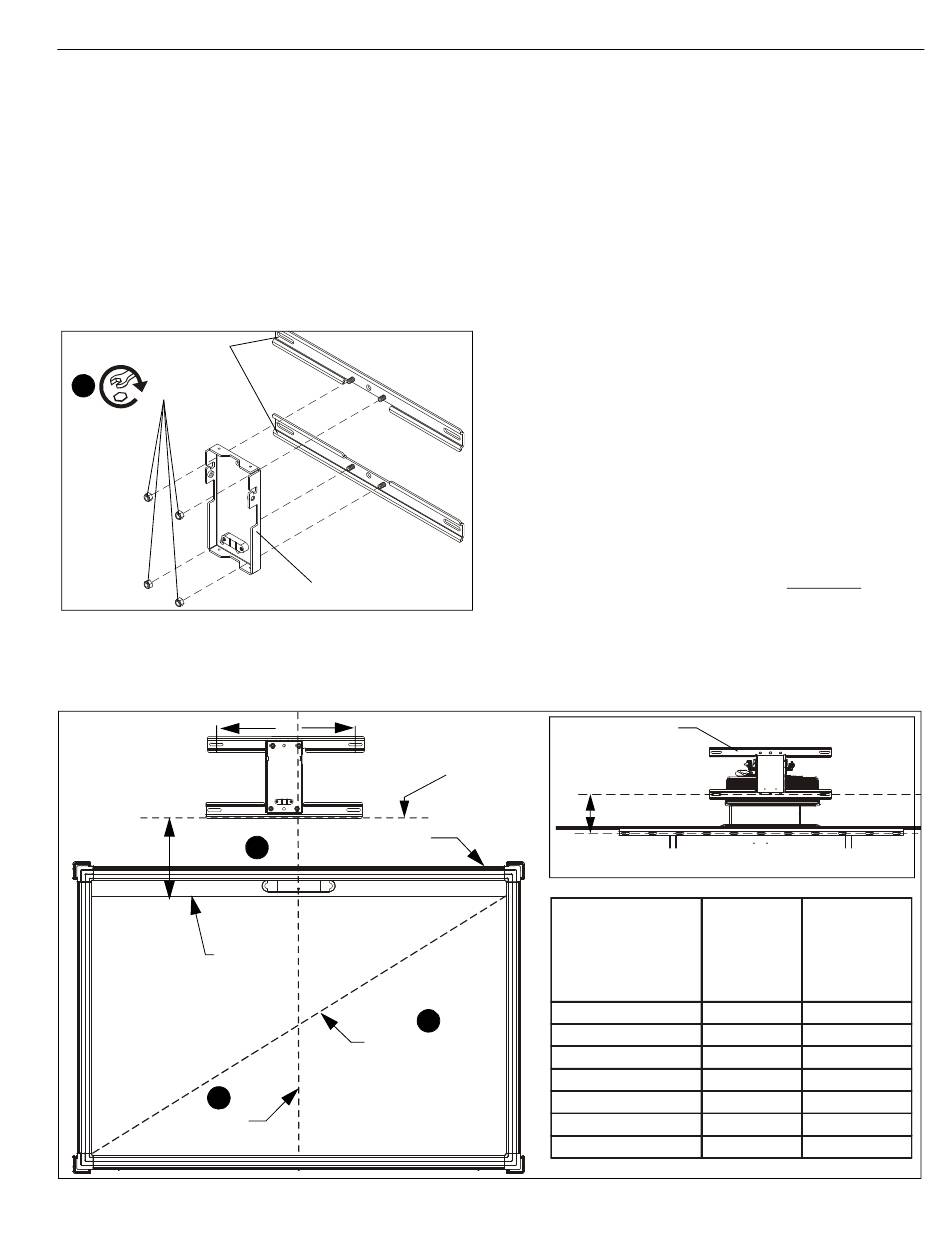

4 個の 5/16" ロックナット (HF) を使って、ウォールプレー
1.
ト (B) を 2 本のデュアルスタッドブラケット (G) に取り付
けます。 ( 図 1 を参照 )
(G)
1
(HF) x 4
垂直距離
画像の上縁
3
画像の中心
(B)
図 1
16"
ウォールブラケットの下
フレームの上縁
5
2
画像 / 画面の対角線
ウォールプレートとブラケットの取り付け
スタッドチェッカーを使用して、木製または鋼製のスタッ
1.
ドの位置を確認して、2 本のスタッドへの取り付けの場合
は、スタッド間の中央（16 インチ間隔）に 4 個の仮の取り
付け穴の位置を印します。1 本のスタッドへの取り付けの
場合は、スタッドの中央（ウォールプレートの中央）に 2
個の仮の取り付け穴の位置を印します。
注記 : 専用のスクリーン・ホワイトボードを使用する場合、プ
ロジェクターマウントウォールブラケットの下側の 2 本
スタッドブラケット（中央）の下側の取り付け穴とスク
リーン・ホワイトボードブラケットの取り付け穴 （中央）
間の距離は 6-5/8 インチとなります［図 2 のグラフィッ
クを挿入］ 。 「垂直距離」の寸法の代わりにこの寸法が使
われます。専用スクリーン・ホワイトボード関連のその
他の寸法は、図 2 に示されており、インストール用テン
プレートは 87WB と示されています。
画像 / 画面の対角線の寸法を確認します。( 図 2 を参照 )
2.
画像の中心位置を確認します。( 図 2 を参照 )
3.
インストール用テンプレート (J) の表を使用して、画像の
4.
対角線寸法に対する正しい垂直距離を確認します。
画像の上からウォールブラケット位置の下までの正しい垂
5.
直距離を測ります。( 図 2 を参照 )
注記 : 垂直距離は、ウォールブラケットの下縁から投影された
画像の上縁までの距離であり、 スクリーン ・ ホワイトボー
ドのフレームの上縁までの距離ではありません。
手順 3 および 5 で確認した位置で、 インストール用テンプ
6.
レート （J） の画像の中央インジケータおよびテンプレート
の下縁を揃えて、インストール用テンプレートを壁面に取
り付けます。( 図 2 を参照 )
MSP-DCCUST2
ウォールブラケット
6-5/8"
画面の対角線
（ : 16 10 縦横比）
（インチ）
100
95
91
87WB
87
81
77
図 2
専用スクリーン ・ ホワイトボード
垂直距離
スロー距離
（インチ）
（インチ）
12.00
25.375
11.375
24.125
22.50
10.75
22.00 10.625
21.25 10.125
19.25
9.375
18.00
（背面図）
8.75
