프로젝터 암의 수평화
암 조정 플레이트(C)의 단추머리 캡 나사를 조여 프로젝터 암의
수평을 조정합니다. (그림 18 참조)
조정
좌우 기울기 조정
참고: 수준기를 사용하면 이 과정이 쉬워집니다.
좌우 기울기 조정 핸들을 사용하여 좌우 기울기를 조정합니
1.
다 (레이블이 "R"). (그림 19 참조)
5/32" 육각 렌치(HC)를 사용하여 좌우 기울기 잠금 단추머
2.
리 나사를 조입니다. (그림 19 참조)
피치 조정
참고: 수준기를 사용하면 이 과정이 쉬워집니다.
피치 조정 핸들을 사용하여 피치를 조정합니다 (레이블이
3.
"P"). (그림 19 참조)
5/32" 육각 렌치(HC)를 사용하여 피치 잠금 단추머리 나사
4.
를 조입니다. (그림 19 참조)
요(Yaw) 조정
요(Yaw) 조정 핸들을 사용하여 좌우로 조정합니다 (레이블
5.
이 "Y"). (그림 19 참조)
5/32" 육각 렌치(HC)를 사용하여 요(Yaw) 잠금 단추머리
6.
나사를 조입니다. (그림 19 참조)
111
x 1

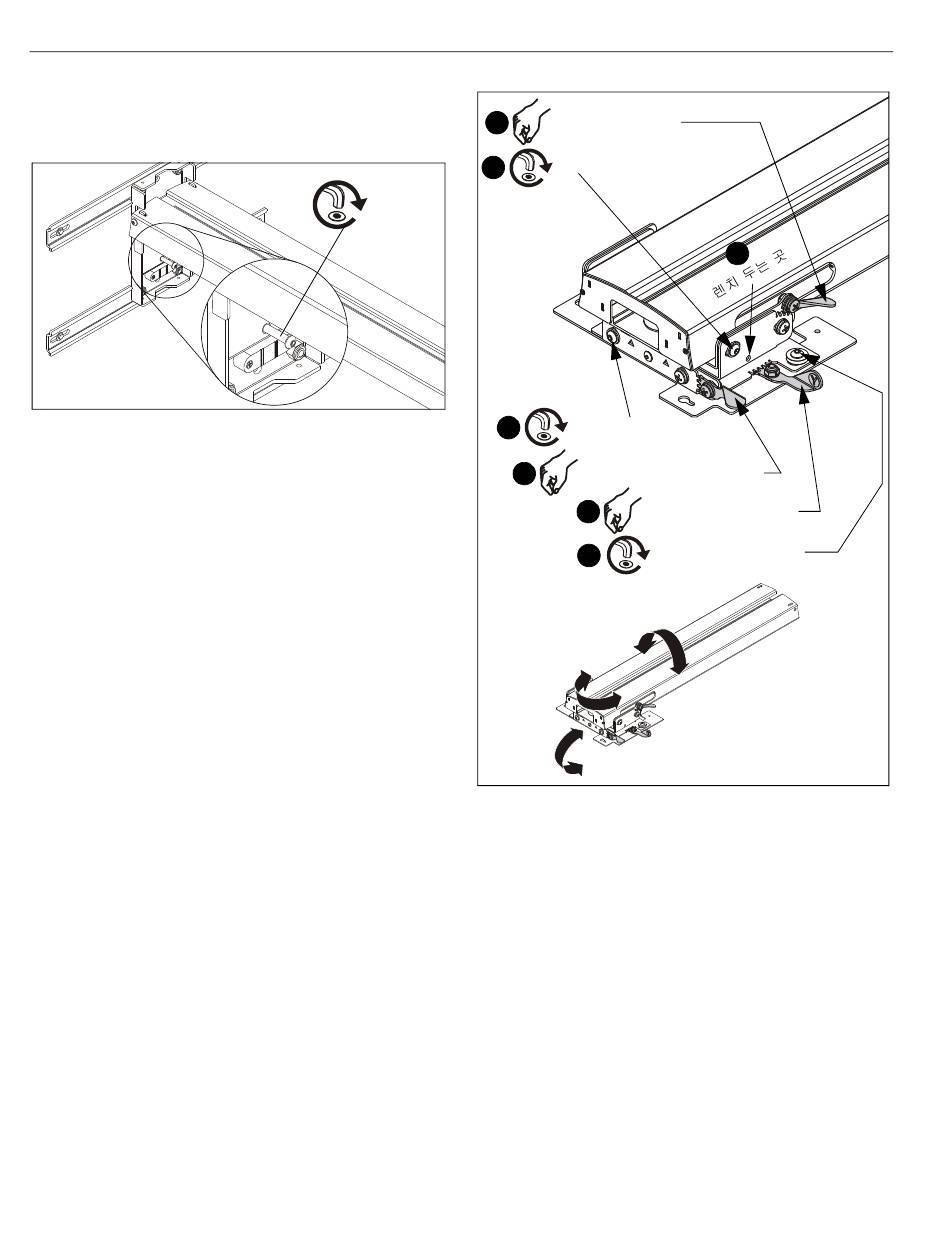

그림 18
피치 조정 핸들 (P)
3
( 피치 조정 잠금 )
4
2 ( 좌우 기울기 조정 잠금 )
좌우 기울기 조정 핸들 (R)
1
요 (Yaw) 조정 핸들 (Y)
5
6
좌우 기울기
요 (Yaw)
피치
모두 조정한 후 육각 렌치(HC)를 프로젝터 거치대 옆면의
7.
구멍에 보관합니다. (그림 19 참조)
케이블 정리대(옵션)
프로젝터의 케이블/코드를 프로젝터 암의 구멍을 통해
1.
벽면까지 배치합니다.
프로젝터 암의 벽쪽 끝의 케이블/코드가 벽면 플레이트의
2.
슬롯을 통해 위 또는 아래로 나아가도록 합니다.
설치 안내서
7
( 요 (Yaw) 조정 잠금 )
( 프로젝터 보이지 않음 )
그림 19
