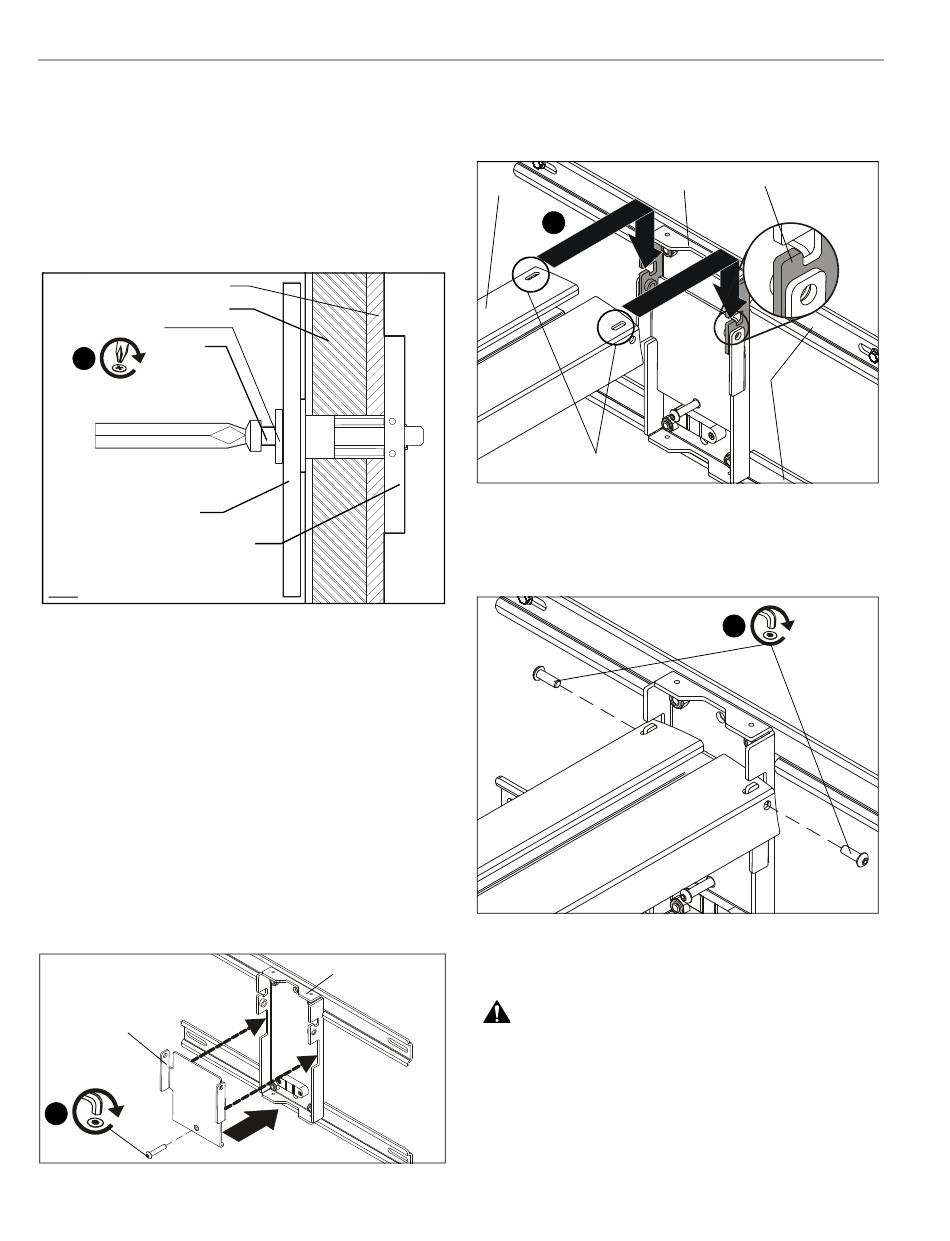

CHIEF MSP-DCCUST2 Installationsanleitung Seite 76

アンカーの上にウォールブラケットを置き、ウォールブラ
7.
ケットの取り付け穴をアンカーの穴に合わせます。( 図 9
を参照 )
2 等級以上の 1/4-20 x 1-3/4" 十字穴付きなべ頭小ネジ ( 別
8.
売 ) を、2 等級以上の 1/4" ワッシャー ( 別売 ) および対応
するウォールブラケットの取り付け穴を通してスナップト
グル ( 別売 ) に挿入して、マウントと面が揃うまで締め付
けます。ただし、締めすぎないでください。( 図 9 を参照 )
鋼製スタッド
ドライウォール
x 4
x 4
8
(G)
アンカーの金属製チャネル
側面
取り付けられた水準器を使用して、ウォールブラケットを
9.
水平にします。
10. 必要に応じて残りの取り付け穴の印への調整を行います。
11. 残りの取り付け穴に対して、 手順 2 から 8 を繰り返します。
ショートスロープロジェクターアームとブラケッ
トの取り付け
アーム調整プレート (C) のタブがウォールプレートの切り
1.
欠き部分に収まるようにして、ア ーム調 整プレートを
ウォールプレートに取り付けます。 1 本の 1/4-20 x 1-1/4" ボ
タンキャップネジ (HE) を取り付けて締めます。 ( 図 10 を
参照 )
(C)
1 (HE)
76
図 9
(B)
図 10
ショートスロープロジェクターアーム (A) をウォールプ
2.
レート (B) の位置まで持ち上げて、プロジェクターアーム
のスロットをウォールプレートフックに掛けます。( 図 11
を参照 )
(A)
2
プロジェクターアームのスロット
2 本の 1/4-20 x 3/4" ボタンキャップネジ (HC) を使って、
3.
ショートスローアーム (A) をウォールプレート (B) に取り
付けます。 ( 図 12 を参照 )
プロジェクターの取り付け
警告 : 耐荷重を超えると、重傷を負ったり、装置を破損する
恐れがあります。 設置者はプロジェクターの重量が 11.3 kg
(25 lbs) を超えないことを確認する必要があります。
プロジェクターのネジ穴に 3 本の M4 x 10mm 十字穴付き
1.
なべ頭小ネジ (HA) を入れて、 少し締めます。 ( 図 13 を参照 )
プロジェクターをプロジェクターアームの位置まで持ち上
2.
げ、プロジェクターアームのスロットに 3 本のネジを入れ
ます。
取付説明書
ウォールプレートフック
(B)
(G)
図 11
(HD) x 2
3
図 12
