CHIEF MSP-DCCUST2 Installationsanleitung Seite 66

Instruções de Instalação
(HA) x 3
1

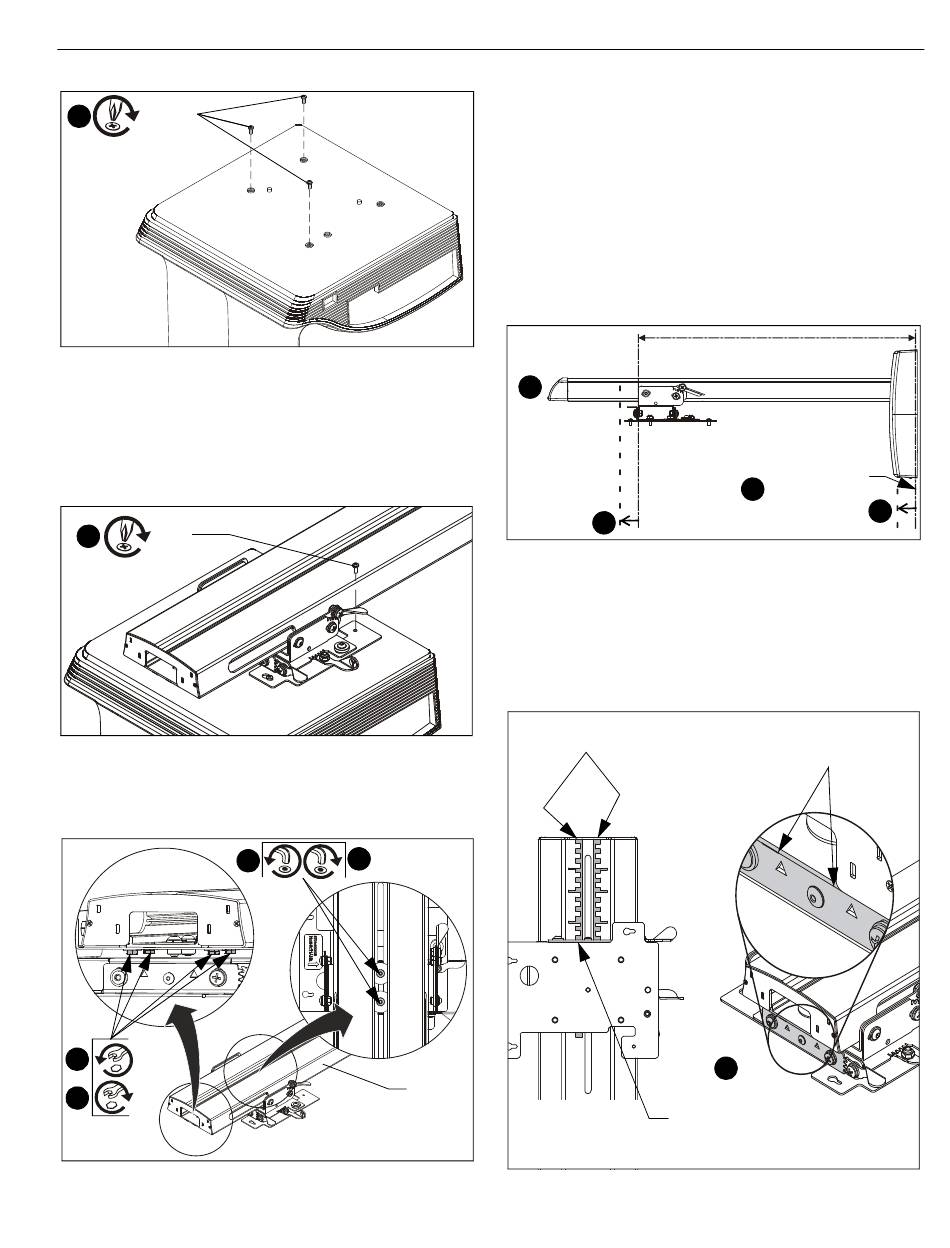

Figura 13
3. Passe o parafuso de cabeça cilíndrica Phillips M4 x 10 mm
(HA) restante através do braço do projector e para dentro
do projector. (Ver Figura 14)
4. Aperte os quatro fixadores.
(HA)
3
Figura 14
5. Desaperte ligeiramente dois parafusos de cabeça redonda
no cimo do braço do projector de curto alcance (A). (Ver
Figura 15)
6
9
Figura 15
8
5
(A)
(Projetor não apresentado)
6. Desaperte ligeiramente quatro parafusos hexagonais entre
o braço e o suporte do projetor. (Ver Figura 15)
7. Deslize o projector ao longo do braço do projecto de curto
alcance até que a extremidade da armação do projector
fique alinhada com a diagonal do ecrã indicada na etiqueta
do braço do projector. (Ver Figura 18)
IMPORTANTE! :
Para outras instalações que não sejam
ecrã/quadro branco dedicado:
1. Meça a profundidade do ecrã/quadro branco (A), e
some essa medição ao alcance indicado no modelo
de instalação. (Ver Figura 17) ou (Ver Figura 2)
2. Aproxime o projetor da extremidade do braço do
projetor por essa medição de profundidade (A).
2
Aproxime o
projetor da
extremidade do
braço do projetor
por essa
medição de
de
profundidade
A
A
Figura 16
8. Aperte dois parafusos de cabeça redonda no cimo do braço
do projector de curto alcance (A) para fixar o projector na
posição. (Ver Figura 15)
9. Aperte os quatro parafusos hexagonais entre o braço e o
suporte do projetor. (Ver Figura 15)
Etiquetas do braço
do projetor
A extremidade do suporte
de projetor (com cortes em
flecha) deve ficar alinhada
com a diagonal do ecrã
nas etiquetas.
Alinhe a extremida
de da armação do
(Vista inferior)
projector com a
diagonal do ecrã
na etiqueta.
Figura 17
ALCANCE
Parede
1
Exemplo de profundidade A
de quadro branco
7
66
