REMARQUE :
Poursuivez à la section Béton ou Bloc béton,
Poteaux de cloison ou Montants en acier,
selon le type d'installation.
Béton ou Bloc béton
1.
À l'aide du gabarit, marquez quatre trous de montage (deux
poteaux de cloison) comme indiqué sur le gabarit
d'installation (J), ou deux trous de montage (un seul poteau
de cloison) dans la plaque murale. (Voir la figure 3)
2.
Percez un trou de 3/8 po par 3 po de profondeur à l'un des
emplacements marqués sur le mur. (Voir la figure 3)
3.
Installez un ancrage 10 x 60 UX Fischer [référence
produit 077871] (non fourni) ou un ancrage Toggler A8/AF8
(non fourni) dans l'un des trous percés. (Voir la figure 3)
4.
Installez une vis tire-fond à tête hexagonale 5/16 x 2-1/2"
de qualité 2 ou supérieure (non fournie) dans une
rondelle 5/16" de qualité 2 ou supérieure (non fournie), un
trou de montage dans une patte de fixation murale et un
ancrage Fischer ou Hilti (non fourni). (Voir la figure 3)
5.
Mettez la patte de fixation murale à niveau à l'aide du
niveau à bulle fourni.
6.
Faites toutes les corrections nécessaires aux autres
marquages de trous de montage.
7.
Répétez les étapes 2 à 4 pour les autres trous de montage.
1
x 4 (deux poteaux de cloison)
x 2 (un seul
2
poteau de cloison)
(G)
4
fixations
(les fixations et ancrages pour un seul
poteau de cloison sont indiqués en gris)

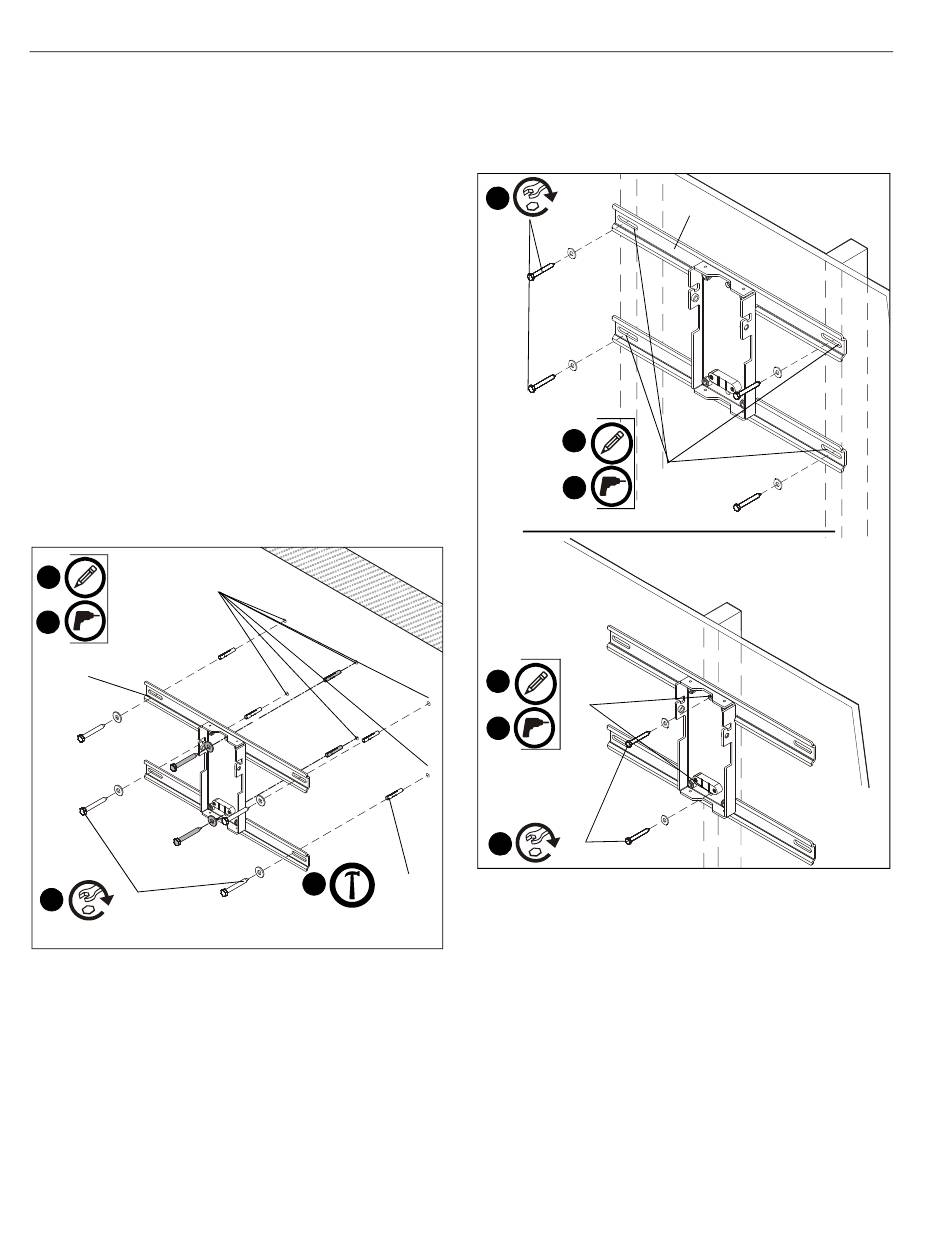

Figure 3
REMARQUE :
Poursuivez à la section Installation du bras
de projecteur à petite déviation sur la patte de
fixation pour continuer l'installation.
Poteaux de cloison en bois
1.
À l'aide du gabarit, marquez quatre trous de montage (deux
poteaux de cloison) comme indiqué sur le gabarit
d'installation (J), ou deux trous de montage (un seul poteau
de cloison) dans la plaque murale. (Voir la figure 4)
2.
Percez un trou de 18/81 cm par 5/5 cm de profondeur à l'un
des emplacements marqués sur le mur. (Voir la figure 4)
41
3.
3
ancrage
4.
5.
6.
REMARQUE :
Installez une vis tire-fond à tête hexagonale 5/16 x 2-1/2"
de qualité 2 ou supérieure (non fournie) dans une
rondelle 5/16" de qualité 2 ou supérieure (non fournie), un
trou dans une patte de fixation murale et un trou percé. (Voir
la figure 4)
x 4
3
1
x 4
2
1
x 2
2
x 2
3
Figure 4
Mettez la patte de fixation murale à niveau à l'aide du
niveau à bulle fourni.
Apportez toutes les corrections nécessaires aux autres
marquages de trous de montage.
Répétez les étapes 2 et 3 pour les autres trous de montage.
Poursuivez à la section Installation du bras
de projecteur à petite déviation sur la patte
de fixation pour continuer l'installation.
Instructions d'installation
(deux poteaux
de cloison)
(G)
(un seul poteau de cloison)
