Instalação Dos Suportes - CHIEF iCSPAC1 Installationsanleitung

Installation Instructions
1
3
(A) x2
1
(B) X4
Instalação dos suportes

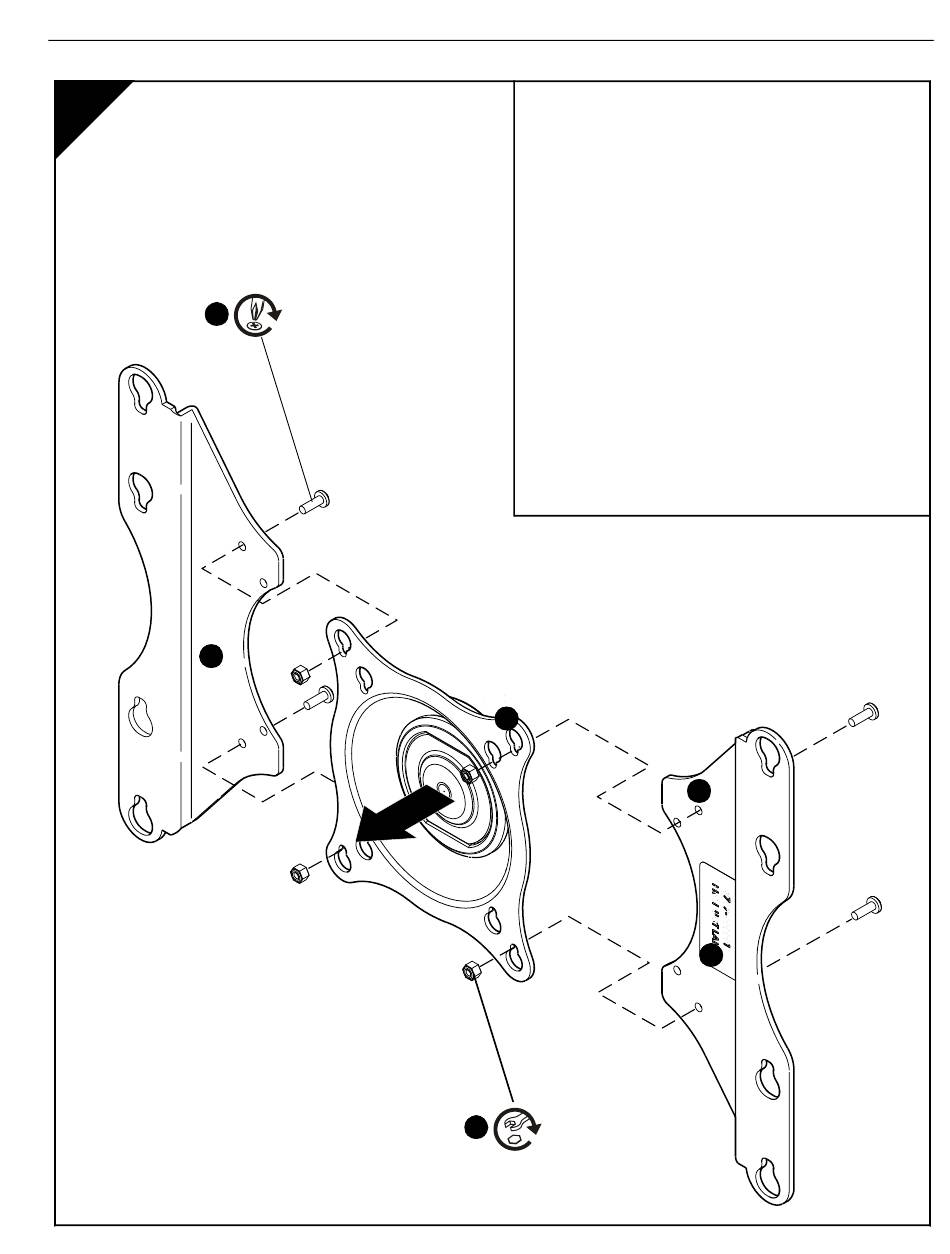

1. Oriente os suportes VESA (A) conforme ilustrado
na figura, à esquerda.
2. Alinhe os orifícios de montagem exteriores dos
suportes VESA com os orifícios lágrima de
montagem superiores do acessório de cabeça
Centris.
3. Fixe os suportes VESA ao acessório Centris
utilizando quatro parafusos Philips com rosca para
metal (B) e quatro porcas Nylock (C).
2
(C) X4
3
iCSPAC1
2
1
(A) x2
