Instructions d'installation
MONTAGE ET INSTALLATION
Le montant de projecteur à petite déviation MSP-DCCUST1 est
conçu pour être installé sur un bloc de béton ou de béton essoré
sous vide, des poteaux de cloison de 50,8 mm x 101,6 mm
(2" x 4") sur le centre, ou des montants en acier (à 40,5 cm du
centre).
Assemblage de la plaque murale sur les pattes
de fixation
IMPORTANT ! :
Cette étape doit être faite À LA FOIS pour
une installation sur un seul OU sur deux poteaux de cloison !
1.

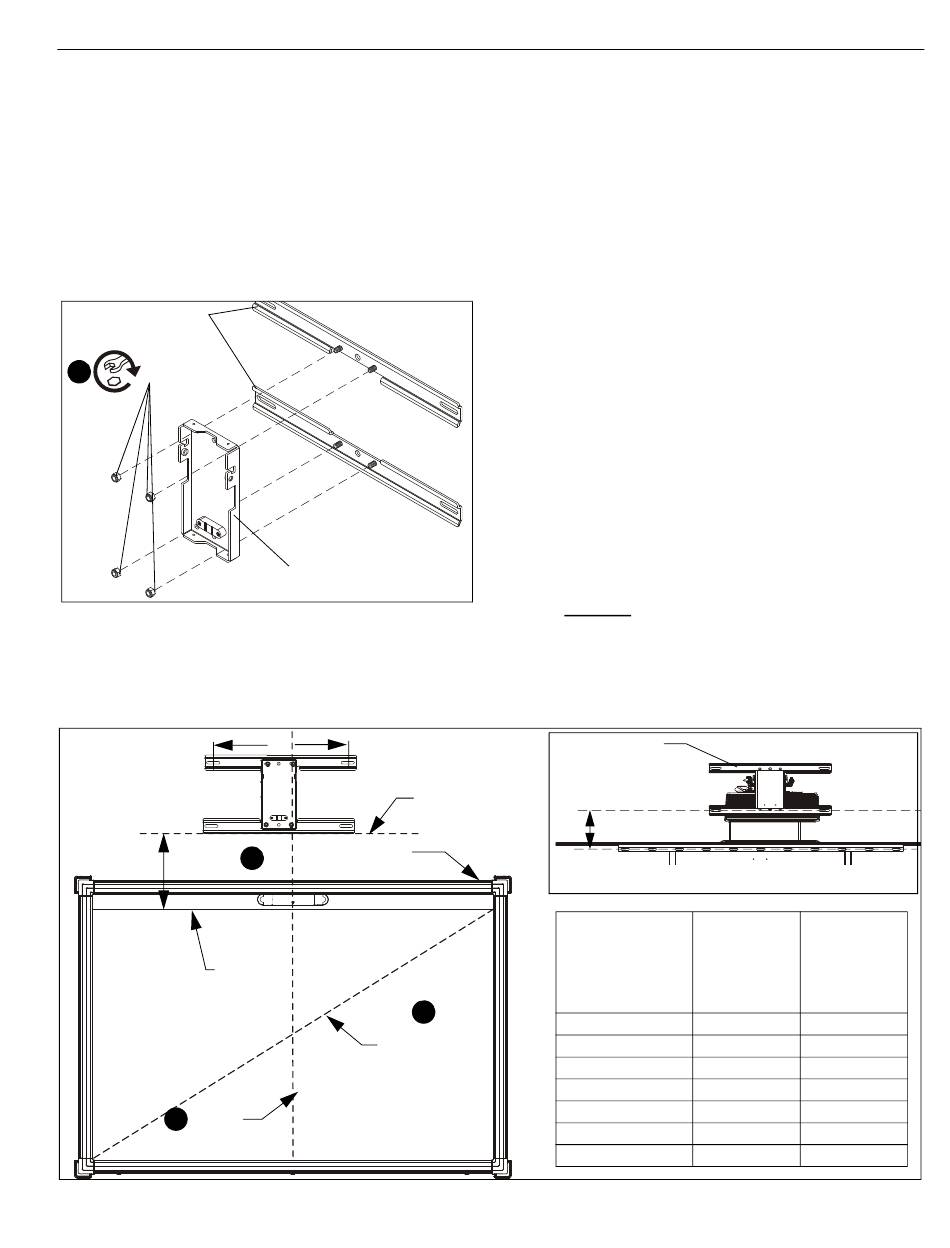

Fixer la plaque murale (B) sur les pattes de fixation à deux
montants (G) à l'aide de quatre écrous freinés de 7,8 mm
(5/16") (HF). (Voir la figure 1)
(G)
1
(HF) x 4
Figure 1
Installation de la plaque murale et des pattes
de fixation
1.
En utilisant un détecteur de poteaux de cloison pour une
installation sur poteaux de cloison de bois ou d'acier,
Distance
verticale
Haut de
l'image
Centre de
3
l'image
(B)
16"
Bas de la patte de
fixation murale
Dessus
5
du cadre
2
Diagonale de
l'image/écran
marquez quatre trous de montage préliminaires sur le
centre des poteaux de cloison (à 40,6 cm du centre) pour
l'installation sur deux poteaux de cloison ou deux trous de
montage préliminaires sur le centre du poteau de cloison
(au centre de la plaque murale) pour une installation sur un
seul poteau de cloison.
REMARQUE :
Lorsque vous utilisez l'écran/le tableau blanc
dédié, la distance entre les trous de montage inférieurs
sur le support double inférieur (centre) sur le support
mural de montage du projecteur et les trous de
montage (centre) sur le support d'écran/le tableau
blanc est de 15 à 20 cm (voir l'encart dans
l'illustration 2). Cette mesure sera utilisée au lieu de la
mesure de la « distance verticale ». Les autres
mesures relatives à l'écran/au tableau blanc dédié sont
indiquées sur l'illustration 2 et le gabarit d'installation
comme 87 WB.
2.
Déterminez où sera situé le centre de l'image. (Voir la
figure 2)
3.
À l'aide du tableau du gabarit d'installation (J), déterminez
la distance verticale pour la mesure en diagonale de
l'image.
4.
Mesurez la distance verticale entre le haut de l'image et le
bas de l'emplacement de la patte de fixation murale. (Voir
la figure 2)
5.
Fixez le gabarit d'installation (J) au mur en alignant
l'indicateur du centre de l'image et l'indicateur du bas de la
patte de fixation murale du gabarit avec les emplacements
déterminés aux étapes 2 et 4. (Voir la figure 2)
REMARQUE :
La distance verticale est mesurée du bas du
support mural jusqu'en haut de l'image projetée, et
NON PAS jusqu'au dessus du cadre de l'écran/tableau
blanc.
6.
Fixer le gabarit d'installation (J) sur le mur, en alignant
l'indicateur du Centre de l'image du gabarit et la bordure
inférieure du gabarit avec les emplacements déterminés
aux étapes 3 et 5. (Voir la figure 2)
Support mural
MSP-DCCUST2
6-5/8"
DIAGONALE DE
L'ÉCRAN
(format d'image
16/10)
(Pouce)
100
95
91
87WB
87
81
77
Figure 2
(vue arrière)
Écran/tableau
blanc dédié
DISTANCE
DISTANCE DE
VERTICALE
PORTÉE
(Pouce)
(Pouce)
12.00
25.375
11.375
24.125
22.50
10.75
22.00
10.625
21.25
10.125
19.25
9.375
18.00
8.75
40
