Livellamento del braccio proiettore
Serrare la vite a testa piatta a bottone sulla piastra di regolazione
del braccio (C) per mettere a livello i braccio del proiettore.
(Si veda la figura 18)

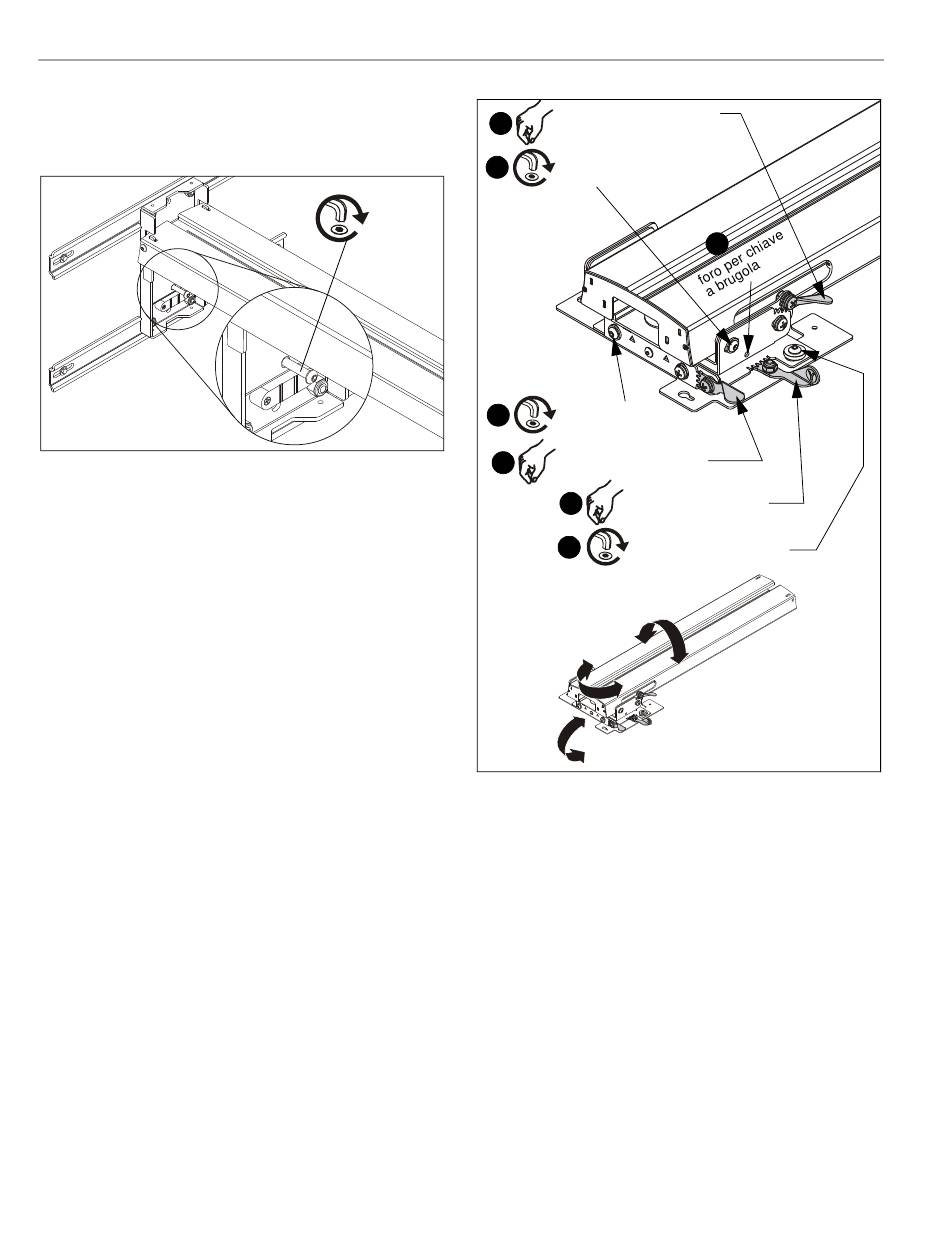

Figura 18
Regolazioni
Regolazione della rotazione
NOTA:
Usare una livella per rendere più facile questa
operazione.
1. Regolare la rotazione mediante la maniglia di regolazione
(contrassegnato con "R"). (Si veda la figura 19)
2. Mediante una chiave a brugola 5/32" (HC), stringere la vite
con testa a bottone fissaggio della rotazione. (Si veda la
figura 19)
Regolazione dell'inclinazione
NOTA:
Usare una livella per rendere più facile questa
operazione.
3. Regolare l'inclinazione mediante la maniglia di regolazione
dell'inclinazione (contrassegnato con "P"). (Si veda la
figura 19)
4. Con una chiave a brugola 5/32" (HC), stringere la vite con
testa a bottone di fissaggio dell'inclinazione. (Si veda la
figura 19)
Regolazione dell'oscillazione
5. Regolare l'oscillazione mediante la maniglia di regolazione
dell'oscillazione (contrassegnato con "Y"). (Si veda la
figura 19)
6. Con una chiave a brugola 5/32" (HC), stringere la vite con
testa a bottone di fissaggio dell'oscillazione. (Si veda la
figura 19)
56
3
4
x 1
2
1
Oscillazione
7. Dopo aver eseguito tutte le regolazioni necessarie, inserire
la chiave a brugola (HC) nel foro posizionato sul lato del
supporto per proiettore. (Si veda la figura 19)
Gestione dei cavi (opzionale)
1. Far passare i cavi dal proiettore attraverso l'apertura
sul braccio proiettore e orientarli verso il muro.
2. Guidare i cavi dall'estremità a parete del braccio del
proiettore verso l'alto o verso il basso, attraverso le asole
poste sulla piastra a muro.
Istruzioni di installazione
Maniglia di regolazione
dell'inclinazione (P)
(fissaggio della
regolazione dell'inclinazione)
7
(fissaggio della
regolazione della rotazione)
Maniglia di regolazione
della rotazione (R)
Maniglia di regolazione
5
dell'oscillazione (Y)
(fissaggio della regolazione
6
dell'oscillazione)
Rotazione
Inclinazione
(Proiettore non rappresentato)
Figura 19
