CHIEF MSP-DCCUST2 Installationsanleitung Seite 38

Instructions d'installation

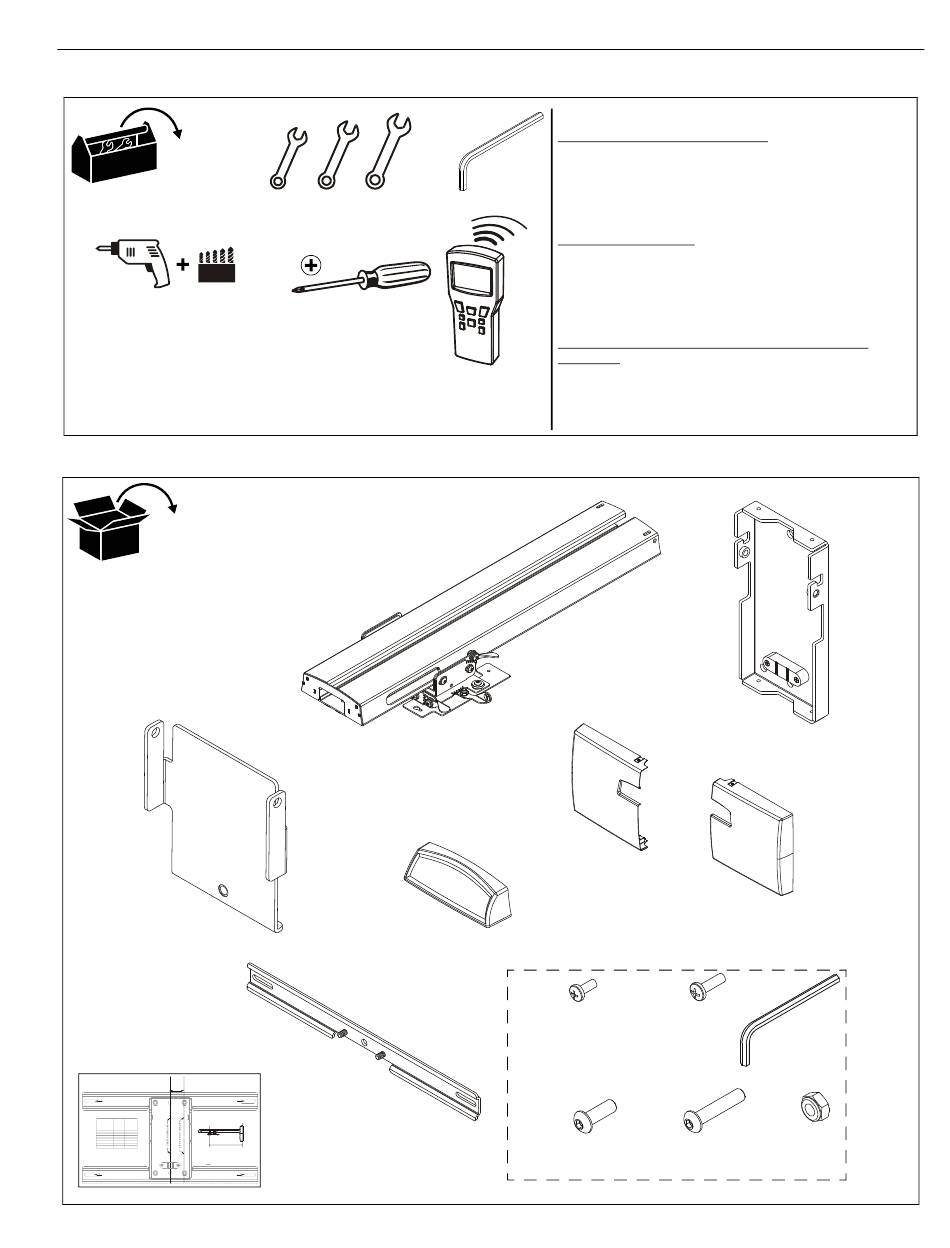

OUTILS REQUIS POUR L'INSTALLATION
1/2" (12,7 mm) - montant en acier
3/8" (9,5 mm) / 5/16" (7,9 mm) - béton
7/32" (5,6 mm) - poteau de cloison
PIÈCES
C (1)
[Plaque d'ajustement du bras]
G (2)
[Support de fixation
à double montant]
LINE UP BOTTOM EDGE OF WALL BRACKET 1-7/16"
[36.5mm]
WITH BOTTOM EDGE OF PAPER
DRILL WITHIN DRILL WITHIN
SLOT SLOT
*THROW DISTANCE is measured from wall
with attached bracket to front of
projector mount.
SCREEN THROW VERTICAL
DIAGONAL DISTANCE* DISTANCE**
(16:10 aspect ratio) (inches) (inches)
(inches)
100 25.375 12.00
95 24.125 11.375
91 22.50 10.75
87WB 22.00 10.625
87 21.25 10.125
THROW DISTANCE
81 19.25 9.375
77 18.00 8.75
**VERTICAL DISTANCE is measured from
bottom of wall bracket to top of projected
8800-002357 Rev01 image, NOT top of whiteboard frame.
07/13
DRILL WITHIN DRILL WITHIN
SLOT
SLOT
1/2" (12,7 mm)
A (1)
[Bras de projecteur
à petite déviation]
D (1)
[Capuchon]
J (1)
[Gabarit d'installation]
Matériel requis et non inclus :
Installation sur montant en acier
•
4 - Toggler® 1/4-20 (BB) Snap-Toggle
5/32"
• 4 - Vis cruciformes 1/4-20 x 1-3/4" Phillips
(inclus)
catégorie 2 ou mieux
• 4 - rondelle 1/4" de catégorie 2 ou mieux
Installation sur béton
• 4 - 10 vis d'ancrage Fischer UX 60 mm
[P/N 077871]
OU
• 4 – Chevilles d'ancrage A8/AF8
Installation sur poteau de cloison et installation
sur béton
• 4 - Vis tire-fond à tête hexagonale
5/16 x 2-1/2" de catégorie 2 ou mieux
• 4 - rondelles 5/16" de catégorie 2 ou mieux
E (1)
[Cache mural - droite]
H (1) [Trousse de matériel]
HA (4)
M4 x 10 mm
10-24 x 5/8"
HD (2)
1/4-20 x 3/4" 1/4-20 x 1-1/4"
B (1)
[Plaque
murale]
F (1)
[Cache mural - gauche]
HB (4)
HC (1)
5/32"
HF (4)
HE (1)
5/16"
38
