설치 안내서
강재 스터드
중요!: 강재 스터드 설치를 계속 진행하기 전에 현장
요구사항 절을 참조하여 설치 현장이 요구사항에
부합하는지 확인하십시오. 건식벽의 최소 두께는 12.7mm(1/2")
여야 합니다.

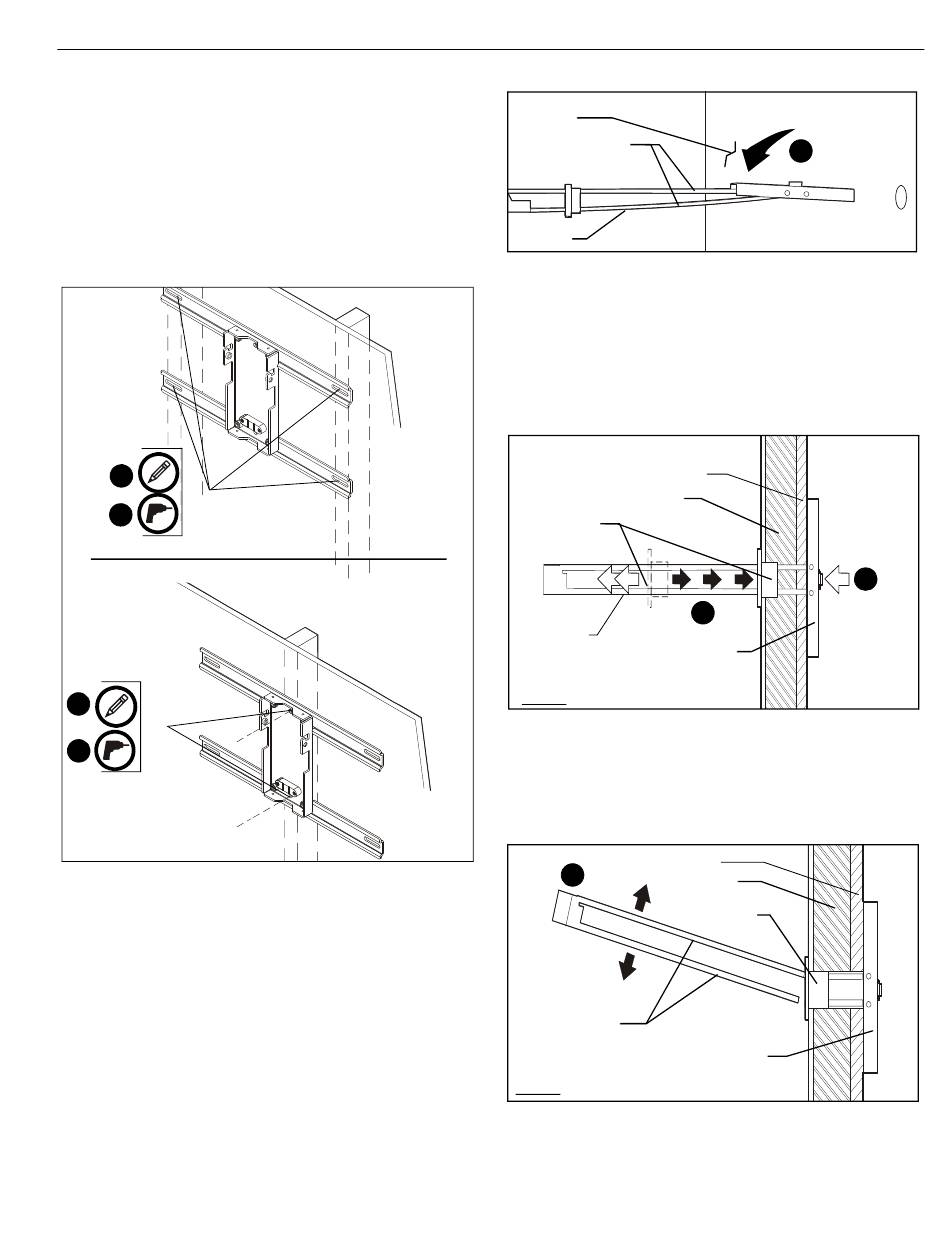

템플릿을 사용하여 설치 템플릿(J)에 표시된 대로 4개의 설
1.
치 구멍(이중 스터드) 또는 벽면 플레이트에 2개의 설치 구멍
(단일 스터드)을 표시합니다. (그림 5 참조)
2. 벽에 표시된 위치에 1/2" x 1" 구멍을 하나 뚫습니다. (그림
5 참조)
1
x 4
2
1
x 2
2
금속 채널을 플라스틱 스트랩에 가로 대어 Toggler®
3.
1/4-20(BB) 스냅-토글(포함되지 않음)에 편평하게 고정하고
구멍을 통해 채널을 밀어 넣습니다. (그림 6 참조)
( 이중 스터드 )
( 단일 스터드 )
그림 5
건식벽
플라스틱 스트랩
x 4
플라스틱 스트랩을 앵커 위에 고정하고 앵커 채널이
4.
스터드에 대해 수직인지 확인하면서 채널이 벽면 뒤에서
수평이 될 때까지 벽에서 앵커를 당깁니다. (그림 7 참조)
캡의 플랜지가 벽과 수평을 이룰 때까지 앵커의 플라스틱
5.
캡을 벽쪽으로 밀어냅니다. (그림 7 참조)
강재 스터드
건식벽
플라스틱 캡
앵커 x 4
앵커 금속 채널
측면도
벽면의 앵커에 있는 플라스틱 스트랩을 나란히 밀어서
6.
플라스틱 캡의 플랜지와 같은 높이로 스트랩을 꺾습니다.
(그림 8 참조)
강재 스터드
6
플라스틱 캡
플라스틱 스트랩
앵커 금속 채널
측면도
3
그림 6
4
5
그림 7
건식벽
그림 8
