CHIEF MSP-DCCUST2 Installationsanleitung Seite 109

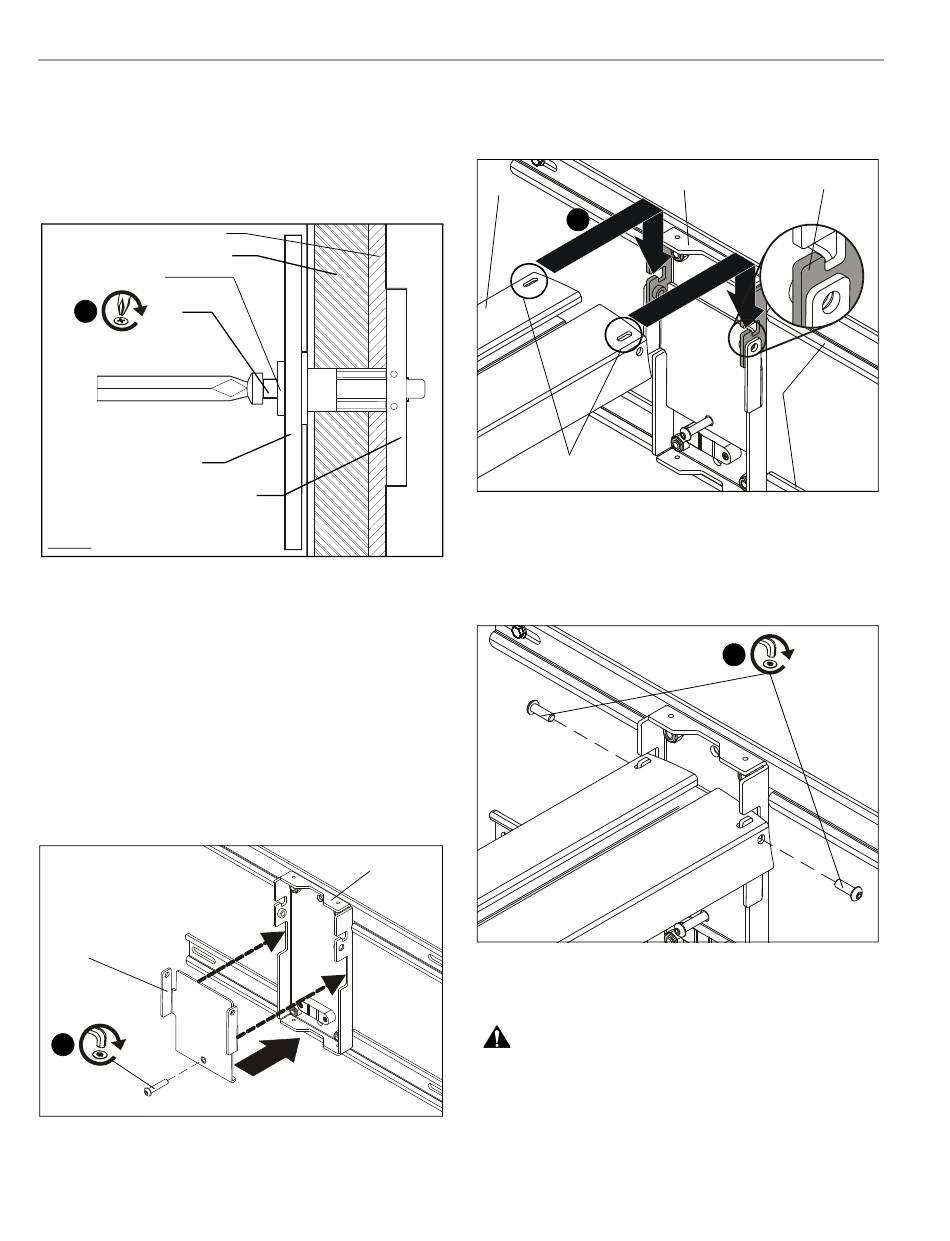

벽걸이 브래킷을 앵커 위에 놓고 벽걸이 브래킷의 설치 구
7.
멍과 앵커의 구멍을 일직선으로 정렬합니다. (그림 9 참조)
등급 2 이상의 1/4-20 x 1 -3/4" 십자 둥근머리 나사(포함
8.
되지 않음)를 등급 2 이상의 1/4" 와셔(포함되지 않음), 벽
걸이 브래킷의 해당 설치 구멍을 통과하여 스냅 토글(포함
되지 않음)에 삽입하고 거치대와 수평을 이룰 때까지 조입
니다. 지나치게 조이지 마십시오. (그림 9 참조)
강재 스터드
건식벽
x 4
8 x 4
(G)
앵커 금속 채널
측면도
첨부된 수평계를 사용하여 벽걸이 브래킷의 수평을 맞춥니
9.
다.
10. 나머지 설치 구멍 표시에 필요한 수정을 합니다.
11. 나머지 설치 구멍에 대해 2~8단계를 반복합니다.
브래킷에 근거리 투사 프로젝터 암 설치
조정 플레이트 탭이 벽면 플레이트의 노치에 꼭 맞는지
1.
확인하면서 암 조정 플레이트(C)를 벽면 플레이트에
부착합니다. 1/4-20 x 1-1/4" 단추머리 캡 나사(HE) 1개를
삽입하고 살짝 조입니다. (그림 10 참조)
(C)
1 (HE)
그림 10
109
그림 9
(B)
근거리 투사 프로젝터 암(A)을 벽면 플레이트(B)까지
2.
올리고 프로젝터 암 슬롯을 벽면 플레이트 걸쇠에 겁니다.
(그림 11 참조)
(A)
2
프로젝터 암 슬롯
그림 11
두 개의 1/4-20 x 3/4" 단추머리 캡 나사(HD)를 사용하여
3.
근거리 투사 암(A)을 벽면 플레이트(B)에 고정합니다.
(그림 12 참조)
그림 12
프로젝터 설치
경고: 허용 중량을 초과할 경우 심각한 부상을 입거나 장비가
손상될 수 있습니다. 프로젝터의 무게가 25lbs(11.3kg)를
초과하지 않도록 확인하는 것은 설치자의 책임입니다.
프로젝터 나사 인서트에 3개의 M4 x 10mm 십자 둥근머리
1.
나사(HA)를 삽입하고 살짝 조입니다. (그림 13 참조)
프로젝터를 프로젝터 암까지 들어 올리고 세 개의 나사를
2.
프로젝터 암의 슬롯에 밀어 끼웁니다.
설치 안내서
벽면 플레이트 걸쇠
(B)
(G)
3 (HD) x 2
