CHIEF MSP-DCCUST2 Installationsanleitung Seite 97

安裝指示
鋼製立柱
重要事項！ : 安裝鋼製立柱前，請參閱 「現場需求」一
節，確保安裝現場符合需求！牆板厚度至少須為 12.7 公釐
(1/2 吋)！

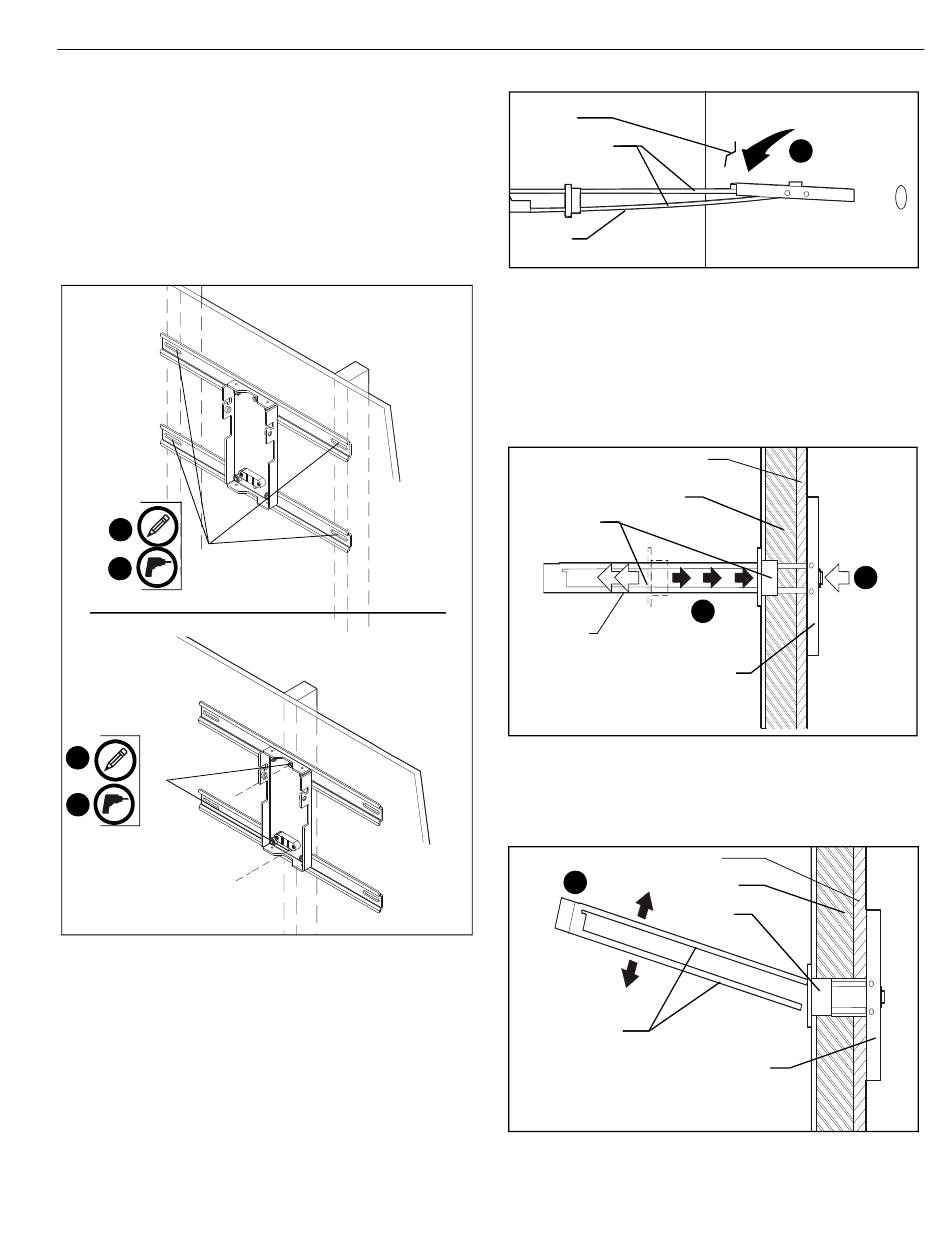

使用樣板，如安裝樣板 (J) 所示，在牆面上標示四個掛置孔
1.
（雙柱牆面）或兩個掛置孔 （單柱牆面） (請參閱圖 5)
在牆面標示的位置鑽出一個 1/2 英吋 x 1 英吋的孔洞。(請參
2.
閱圖 5)
1
x 4
2
1
x 2
2
沿著塑膠條平握 Toggler® 1/4-20 (BB) 捕捉開關 (非隨附) 上
3.
的金屬溝槽，將溝槽推入孔內。 (請參閱圖 6)
（雙柱牆面）
（單柱牆面）
圖 5
牆板
塑膠條
x 4
握住固定錨上的塑膠條，將固定錨朝牆面的反方向拉，直
4.
到溝槽貼平於牆後，確定固定錨溝槽垂直固定於立柱上。
(請參閱圖 7)
將固定錨上的塑膠套朝牆面推，直到塑膠套的芽貼平於牆
5.
面。 (請參閱圖 7)
鋼製立柱
牆板
塑膠套
固定錨 x 4
錨定金屬槽鋼
( 側視圖 )
一一折下與塑膠套芽等高的塑膠條，將牆面固定錨上的塑膠
6.
條折斷。 (請參閱圖 8)
鋼製立柱
6
塑膠條
錨定金屬槽鋼
( 側視圖 )
3
圖 6
4
5
圖 7
牆板
塑膠套
圖 8
97
