7. Posizionare la staffa a muro sul tassello e allineare il foro di
montaggio del supporto a muro con quello del tassello. (Si
veda la figura 9)
8. Inserire la vite a croce a testa cilindrica Philips 1/4-20 x 1 -
3/4" di Grado 2 (non inclusa) nella rondella da 1/4" di Grado
2 (non inclusa) allineando il foro di montaggio sulla staffa a
muro con il sistema di ancoraggio (non incluso), quindi
serrare fino al raggiungimento del supporto. NON stringere
eccessivamente. (Si veda la figura 9)
Montante d'acciaio
Cartongesso
x 4
x 4
8
(G)
Piastra metallica del tassello
(VISTA LATERALE)

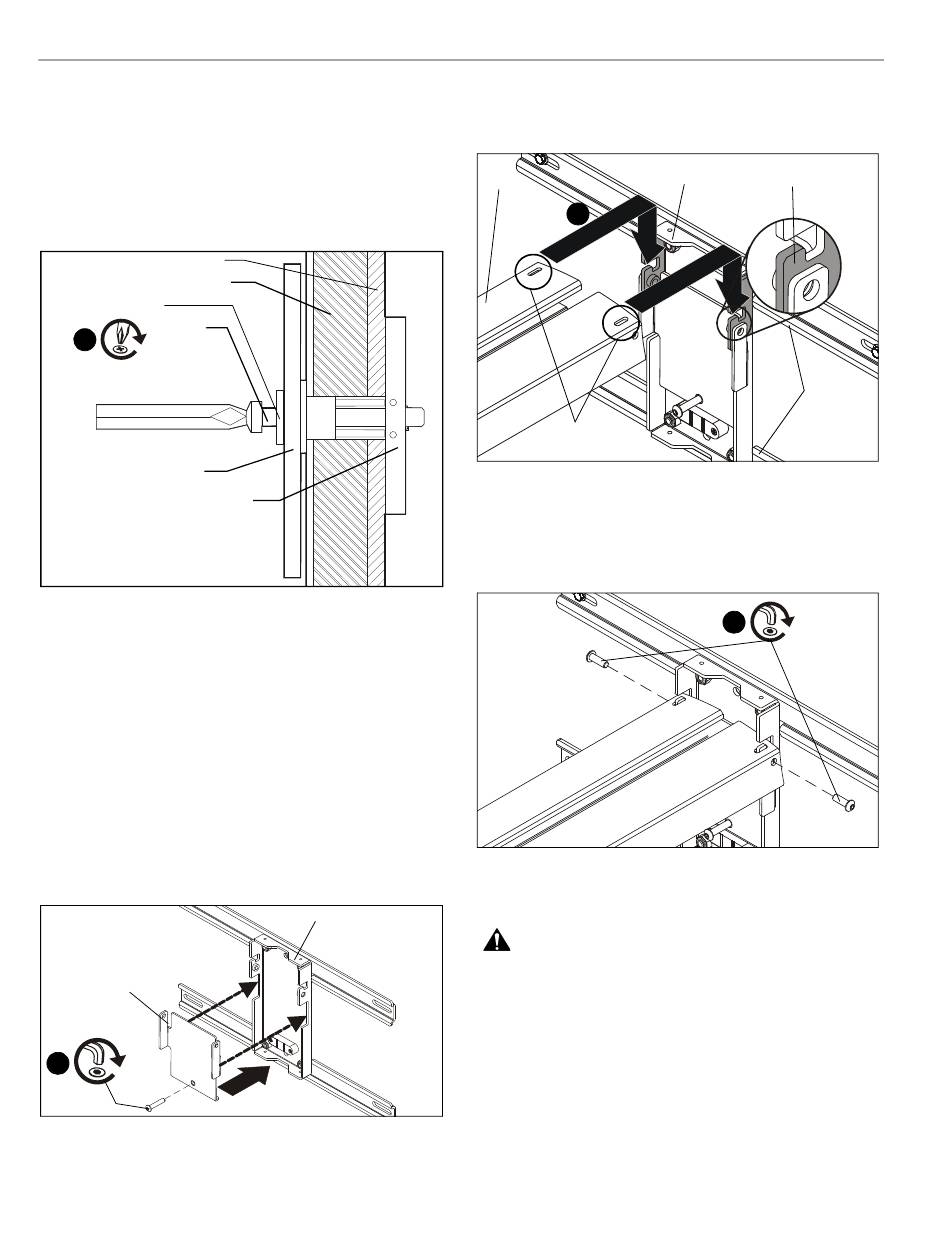

Figura 9
9. Livellare la staffa a muro mediante la livella a bolla d'aria
integrata.
10. Apportare le correzioni necessarie ai contrassegni dei
restanti fori di montaggio.
11. Ripetere dal passaggio 2 al passaggio 8 per i rimanenti fori
di montaggio.
Installazione del braccio del proiettore a focale
corta sulla staffa
1. Fissare la piastra di regolazione del braccio (C) alla piastra
a muro assicurandosi che le linguette della piastra di
regolazione entrino nelle relative tacche. Inserire e
serrare leggermente una vite a testa piatta a bottone da
1/4-20 x 1-1/4" (HE). (Si veda la figura 10)
(C)
1 (HE)
Figura 10
54
2.
(A)
3.

Installazione del proiettore

(B)
AVVERTENZA:
specificata può causare gravi lesioni personali e danni
all'unità! L'installatore deve accertare che il peso del
proiettore non ecceda 11,3 kg (25 libbre).
1.
2.
Sollevare il braccio del proiettore a focale corta (A) fino
alla piastra a muro (B) e collocare le asole del braccio del
proiettore sui ganci della piastra stessa. (Si veda la figura 11)
(B)
2
Asole del braccio
proiettore
Figura 11
Assicurare il braccio a focale corta (A) alla piastra a
muro (B) utilizzando due viti a testa piatta a bottone da
1/4-20 x 3/4" (HD). (Si veda la figura 11)
Figura 12
Il superamento della portata massima
Inserire e serrare leggermente tre viti a croce a testa
cilindrica M4 x 10mm (HA) negli inserti filettati del proiettore.
(Si veda la figura 13)
Sollevare il proiettore fino al relativo braccio e fare passare tre
viti nelle asole del braccio proiettore. (Si veda la figura 13)
Istruzioni di installazione
Gancio della piastra
a muro
(G)
(HD) x 2
3
