注記 : 取り付け方法に応じて、 「コンクリートまたはコンク
リートブロック」 、 「木製スタッド」 、 または 「鋼製スタッ
ド」の各セクションに進んでください。

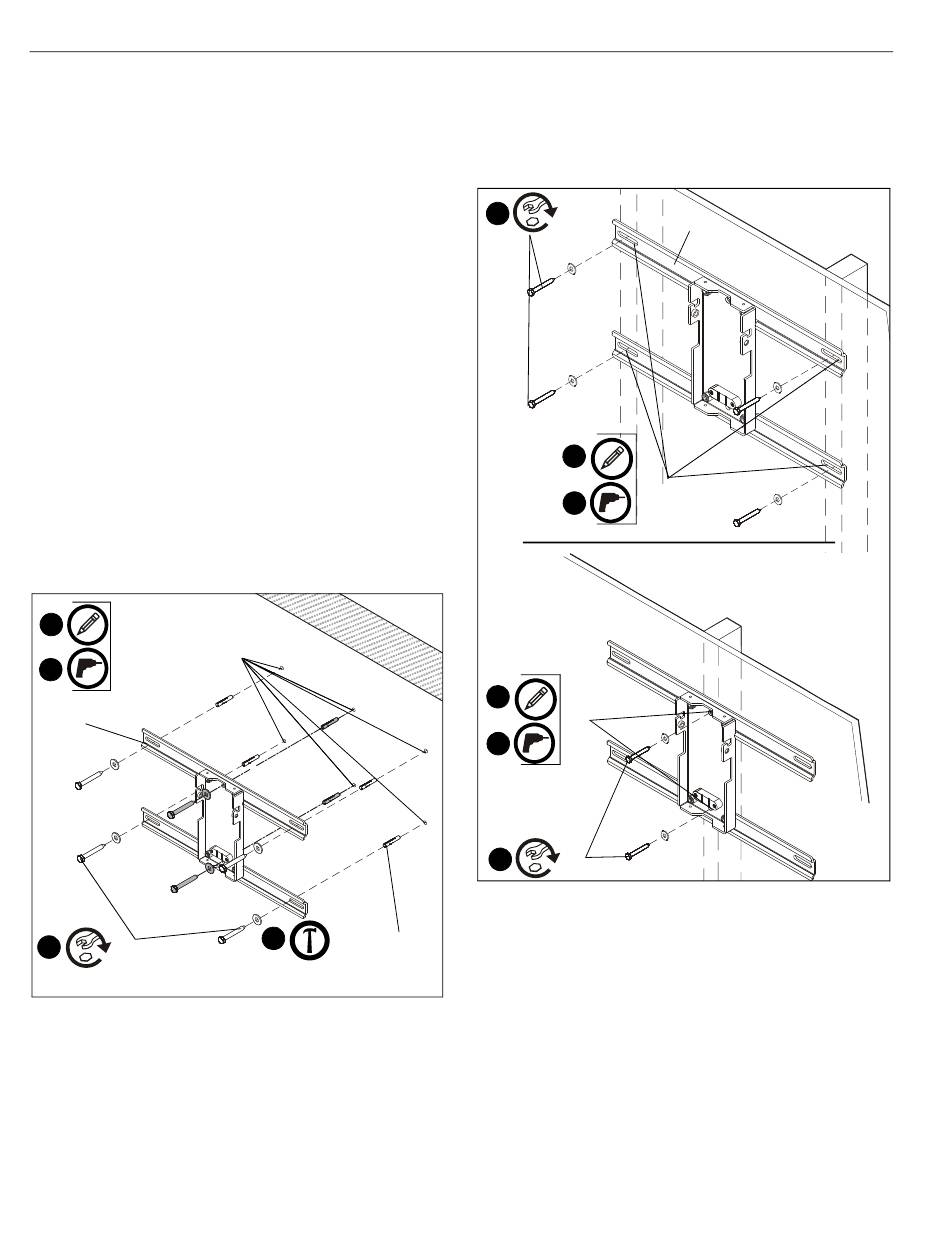

コンクリートまたはコンクリートブロックの場合
テンプレートを使用して、 インストール用テンプレート （J）
1.
が示すように 4 個の取り付け穴（2 本スタッド）または 2
個の取り付け穴（1 本スタッド）をウォールプレートに印
します。( 図 3 を参照 )
壁面に印をつけた場所のうち 1 箇所に、直径 3/8 インチ、
2.
深さ 3 インチの穴を開けます。( 図 3 を参照 )
1 本の Fischer UX 10 x 60 アンカー [ 部品番号 077871] ( 別
3.
売 ) または 1 本の Toggler A8/AF8 アンカー ( 別売 ) を、ド
リルで開けた 1 箇所の穴に取り付けます。( 図 3 を参照 )
2 等級以上の 1 本の 5/16 x 2-1/2" 六角頭ラグスクリュー (
4.
別売 ) を、 2 等級以上の 1 枚の 5/16" ワッシャー、 1 箇所の
ウォールブラケットの穴、そして 1 本の Fischer または
Toggler アンカー ( 別売 ) に通して取り付けます。( 図 3 を
参照 )
取り付けられた水準器を使用して、ウォールブラケット
5.
を水平にします。
必要に応じて残りの取り付け穴の印への調整を行います。
6.
残りの取り付け穴に対して、 手順 2 から 4 を繰り返します。
7.
x 4 （2 本スタッド）
1
x 2 （1 本スタッド）
2
(G)
4 留め具
（1 本スタッド留め具／アンカーはグレーで示されています）
注記 :「ショートスロープロジェクターアームとブラケットの
取り付け」セクションに進み、取り付けを続けます。
木製スタッドの場合
テンプレートを使用して、 インストール用テンプレート （J）
1.
が示すように 4 個の取り付け穴（2 本スタッド）または 2
個の取り付け穴（1 本スタッド）をウォールプレートに印
します。( 図 4 を参照 )
74
3
アンカー または
図 3
壁面に印をつけた場所のうち 1 箇所に、直径 7/32 インチ、
2.
深さ 2-1/2 インチの穴を開けます。( 図 4 を参照 )
2 等級以上の 1 本の 5/16 x 2-1/2" 六角頭ラグスクリュー
3.
( 別売 ) を、 2 等級以上の 1 枚の 5/16" ワッシャー、 ウォー
ルブラケットの穴、そしてドリルで開けた穴に通して取
り付けます。( 図 4 を参照 )
x 4
3
1
x 4
2
1
x 2
2
x 2
3
取り付けられた水準器を使用して、ウォールブラケットを
4.
水平にします。
必要に応じて残りの取り付け穴の印への調整を行います。
5.
残りの取り付け穴に対して、手順 2 および 3 を繰り返しま
6.
す。
注記 :「ショートスロープロジェクターアームとブラケットの
取り付け」セクションに進み、取り付けを続けます。
取付説明書
（2 本スタッド）
(G)
（1 本スタッド）
図 4
