抬高投影機懸臂
旋緊懸臂調整板 (C) 上的圓頭螺絲，抬高投影機懸臂。
( 請參閱圖 18)
調整
滾動調整
附註： 使用水平儀有助於進行此程序。
1.
使用滾動調整把手調整滾動 （標示為 「R」 ） 。(請參閱圖 19)
使用 5/32 吋六角扳手 (HC) 鎖緊止滾圓頭螺絲。(請參閱圖
2.
19)
斜度調整
附註： 使用水平儀有助於進行此程序。
3.
使用斜度調整把手調整斜度 （標示為 「P」 ） 。(請參閱圖 19)
4.
使用 5/32 吋六角扳手 (HC) 鎖緊斜度固定圓頭螺絲。(請參閱
圖 19)
左右調整
5.
使用左右調整把手調整左右空間 （標示為 「Y」 ） 。(請參閱
圖 19)
使用 5/32 吋六角扳手 (HC) 鎖緊左右固定圓頭螺絲。(請參
6.
閱圖 19)
100
x 1

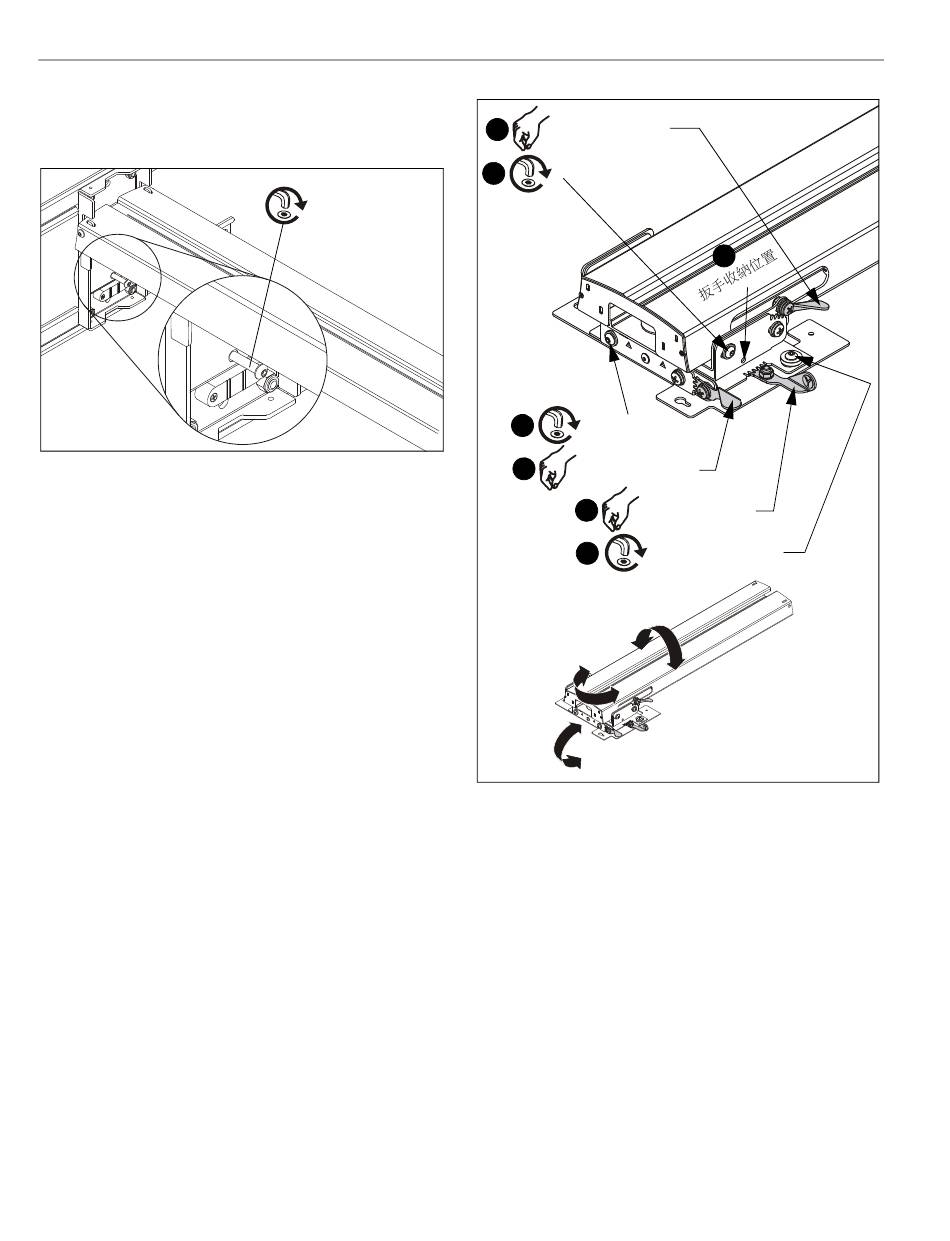

圖 18
斜度調整把手 (P)
3
x 1 ( 固定斜度調整 )
4
x 1 ( 止滾調整 )
2
滾動調整把手 (R)
1
左右調整把手 (Y)
5
x 1 ( 固定左右調整 )
6
滾動
左右
斜度
完成所有調整後，將六角扳手 (HC) 收入投影機支架側面的
7.
開口處。(請參閱圖 19)
配線管理 ( 選擇性 )
將纜線/電線從投影機繞經投影機懸臂開口，然後接至牆
1.
面。
將纜線/電線從投影機懸臂靠牆面那一端，向上或向下穿過
2.
壁板中的插槽。
安裝指示
7
( 圖中未顯示投影機 )
圖 19
