CHIEF MSP-DCCUST2 Installationsanleitung Seite 22

Instrucciones de instalación
(HA) x 3
1

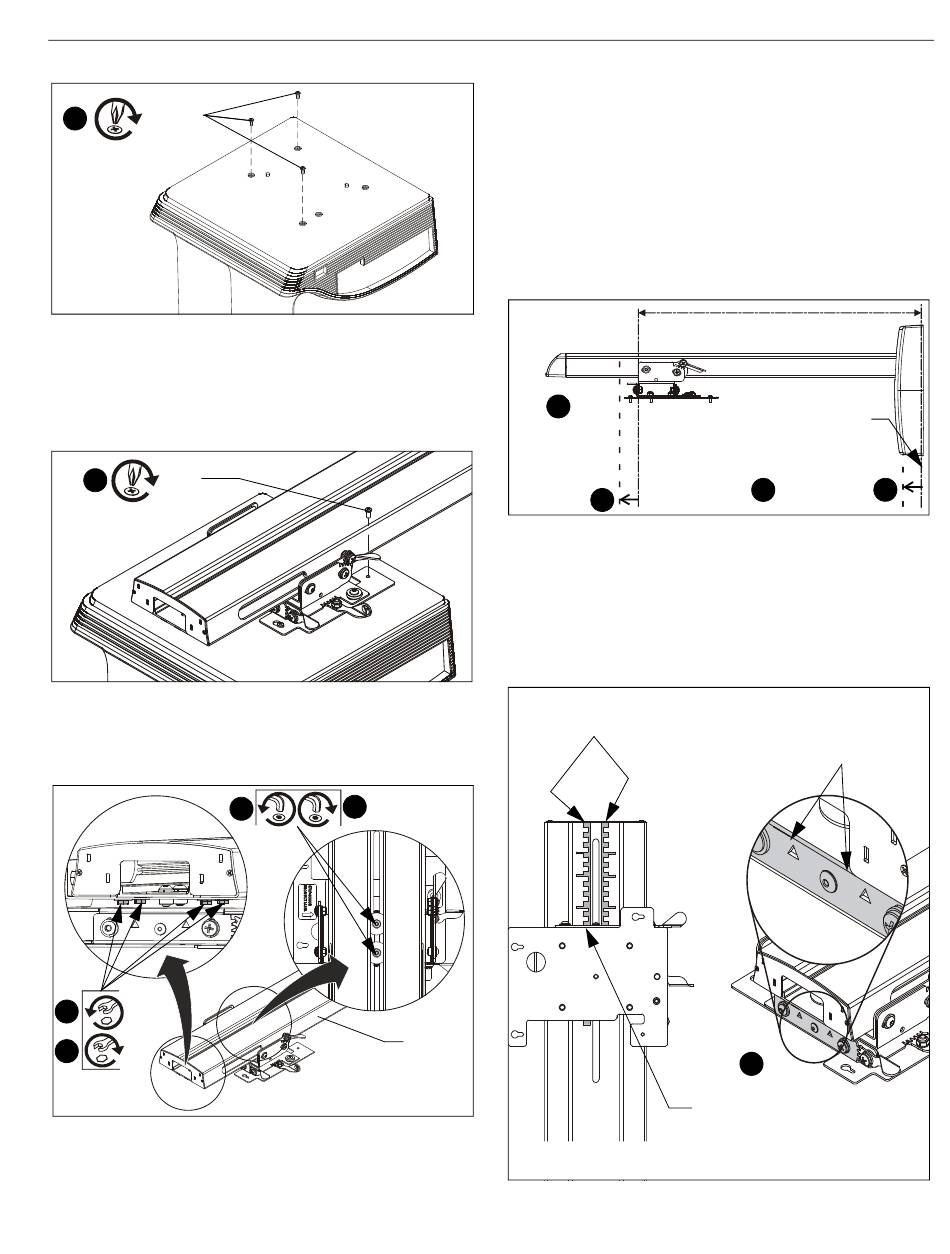

Figura 13
3. Inserte el tornillo de cabeza troncocónica Phillips M4 x
10 mm (HA) restante a través del brazo hasta el interior del
proyector. (Véase la figura 14)
4. Apriete los cuatro tornillos.
(HA)
3
Figura 14
5. Afloje los dos tornillos de cabeza esférica ubicados en la
parte superior del brazo del proyector de corta distancia.
(Véase la figura 15)
6
9
Figura 15
6. Afloje ligeramente cuatro tornillos de cabeza hexagonal
entre el brazo del proyector y el soporte del proyector.
(Véase la figura 15)
8
5
(A)
(No se muestra el proyector)
7. Deslice el proyector por el brazo de corta distancia hasta
que el borde del soporte del proyector se alinee con la
diagonal de la pantalla indicada en la etiqueta del brazo del
proyector. (Véase la figura 17)
IMPORTANT ! : Para instalaciones distintas a la de
pantalla/pizarra dedicada:
1. Mida la profundidad de la pantalla/pizarra (A), y
añada dicha medida a la distancia de proyección
indicada en la plantilla de instalación. (Véase la
figura 9) o (Véase la figura 2)
2. Mueva el proyector acercándolo al extremo del
brazo del proyector lo que mida esa profundidad (A).
DISTANCIA DE PROYECCIÓN
2
Mueva el soporte
del proyector
acercándolo al
extremo del brazo
una distancia
de
A
Figura 16
8. Apriete los dos tornillos de cabeza esférica ubicados en la
parte superior del brazo del proyector de corta distancia (A)
para bloquear el proyector en su posición. (Véase la figura
16)
9. Apriete cuatro tornillos de cabeza hexagonal entre el brazo
del proyector y el soporte del proyector. (Véase la figura 15)
Etiquetas del brazo
El borde del soporte del proyector
del proyector
(con recortes en forma de flecha)
debe alinearse con la diagonal de la
pantalla de las etiquetas.
(Vista desde abajo)
Figura 17
Pared
Ejemplo de
profundidad
1
de pizarra
7
Alinee el borde del
soporte del proyector
con la diagonal de la
pantalla que aparece
en la etiqueta.
A
22
