CHIEF MSP-DCCUST2 Installationsanleitung Seite 86

安装说明书

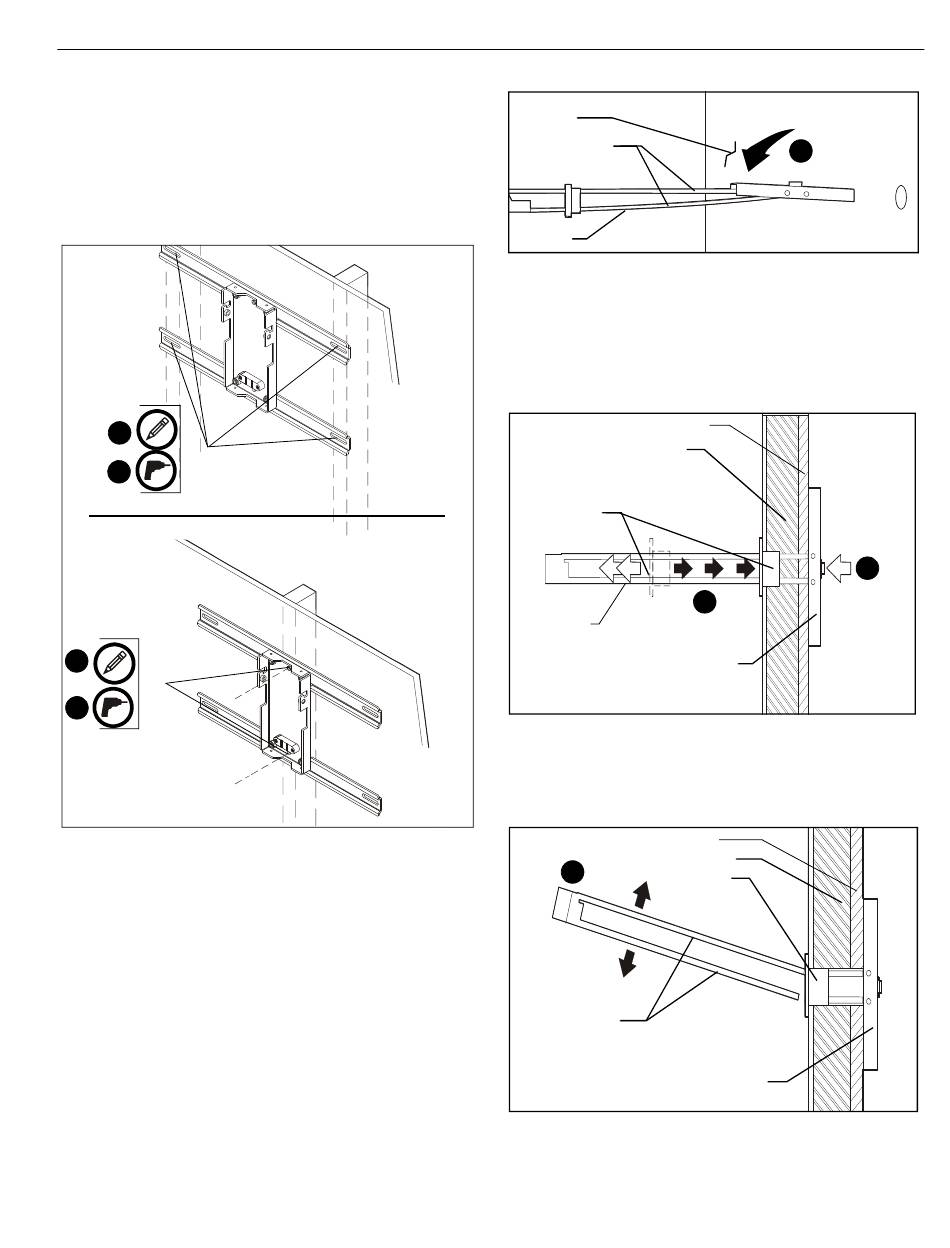

钢龙骨
重要！ :
在开始钢龙骨安装之前，参考场地要求章节，
确保安装场地符合要求！干式墙厚度至少要为 12.7 mm (1/2")！
使用模板，如安装模板 (J) 所示，标记四个安装孔 （双墙
1.
柱） ，或者在壁板上标记两个安装孔 （单墙柱） 。 （见图 5）
在墙上标记位置钻一个 1/2" x 1" 深的孔。 （见图 5）
2.
1
x 4
2
1
x 2
2
将 Toggler® 1/4-20 (BB) 捕捉开关 （不提供）上的金属通道
3.
平直靠着塑料束带并将通道通过孔滑动。 （见图 6）
（双墙柱）
（单墙柱）
图 5
干式墙
塑料束带
x 4
握住锚栓上的塑料束带，从墙上拉开锚栓，直到通道平齐倚
4.
靠墙背，确保锚栓通道垂直安装在龙骨上。 （见图 7）
向着墙滑动锚栓上的塑料盖，直到盖的边缘与墙平齐。
5.
（见图 7）
钢龙骨
干式墙
塑料盖
锚栓 x 4
锚栓金属通道
( 侧视图 )
从边到边推动，折断墙锚栓上的塑料束带，折断与塑料盖的
6.
边缘平齐的束带。 （见图 8）
钢龙骨
6
塑料盖
塑料束带
锚栓金属通道
( 侧视图 )
3
图 6
4
5
图 7
干式墙
图 8
86
