Instrucciones de instalación
Vigas de acero
¡IMPORTANTE!:
Consulte la sección Requisitos del lugar de
instalación antes de continuar con la instalación sobre vigas de
acero para asegurarse de que el lugar de instalación cumple los
requisitos. La placa de yeso debe tener un grosor mínimo de 12,7
mm (1/2").

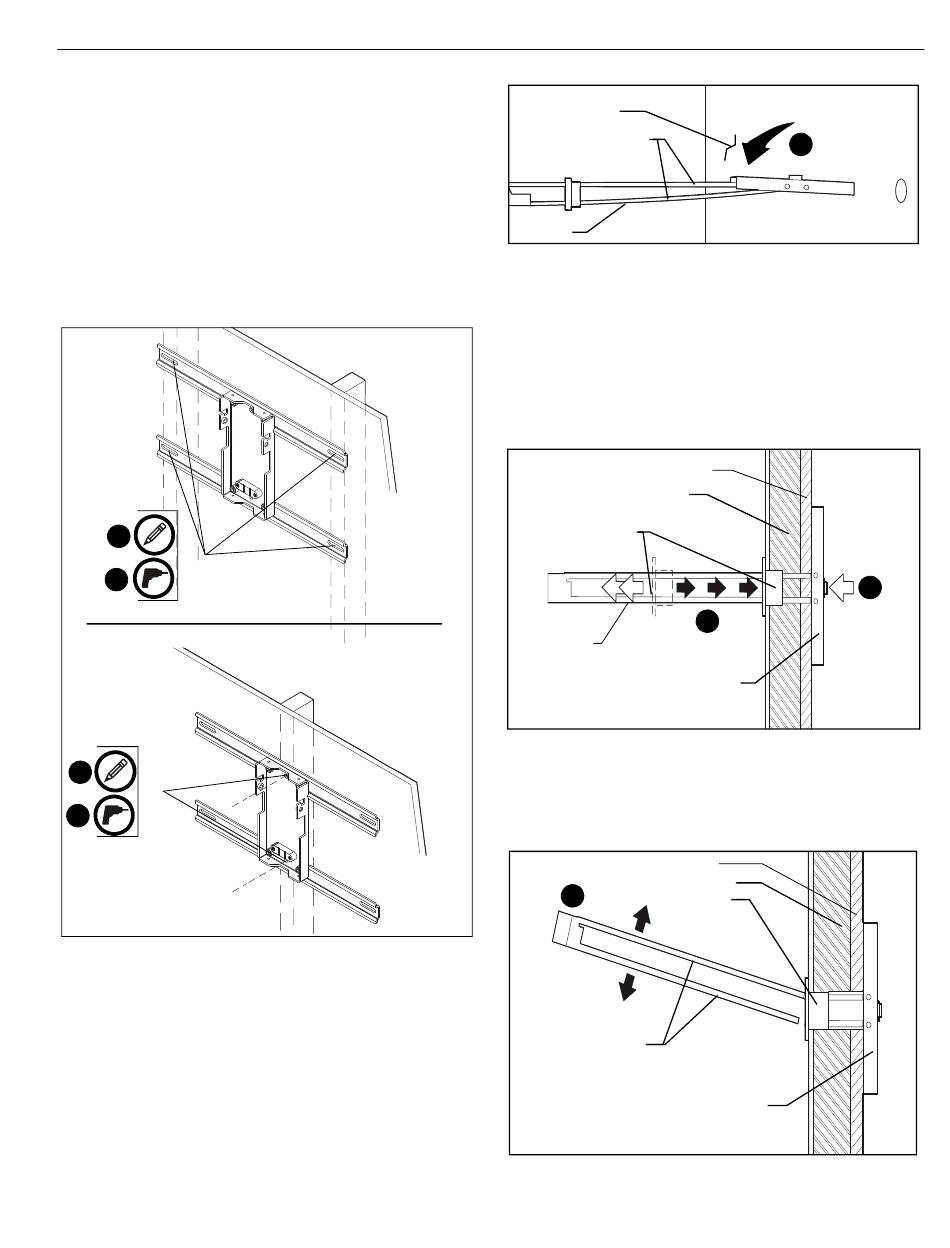

1. Usando la plantilla, marque cuatro agujeros de montaje
(poste doble) como se muestra en la plantilla de instalación
(J), o dos agujeros de montaje (poste único) en la placa del
muro. (Véase la figura 5)
2. Perfore un agujero de media pulgada de diámetro por una
pulgada de profundidad en la ubicación marcada en la
pared. (Véase la figura 5)
1
x 4
2
1
x 2
2
Figura 5
3. Sujete el canal metálico sobre el Toggler® 1/4-20 (BB)
Snap-Toggle (no incluido) en horizontal a lo largo de las
bandas de plástico y deslice el canal a través del orificio.
(Véase la figura 6)
Placa de yeso
Bandas de plástico
x 4
4. Sujetando las bandas de plástico sobre el anclaje, tire
del anclaje para separarlo de la pared hasta que el canal
se asiente al nivel de la pared y asegúrese de que el canal
(Poste doble) de anclaje quede colocado verticalmente sobre la viga.
(Véase la figura 7)
5. Deslice el tapón de plástico sobre el anclaje hacia la pared
hasta que la brida del tapón esté al nivel de la pared. (Véase
la figura 7)
Tapón de plástico
(Poste único) anclaje x 4
(vista lateral)
6. Separe las bandas de plástico del anclaje en la pared
empujando lateralmente hasta que las bandas queden al
nivel de la brida del tapón de plástico. (Véase la figura 8)
Bandas de plástico
(vista lateral)
Figura 6
Viga de acero
Placa de yeso
5
Canal metálico de anclaje
Figura 7
Viga de acero
Placa de yeso
6
Tapón de plástico
Canal metálico
de anclaje
Figura 8
3
4
