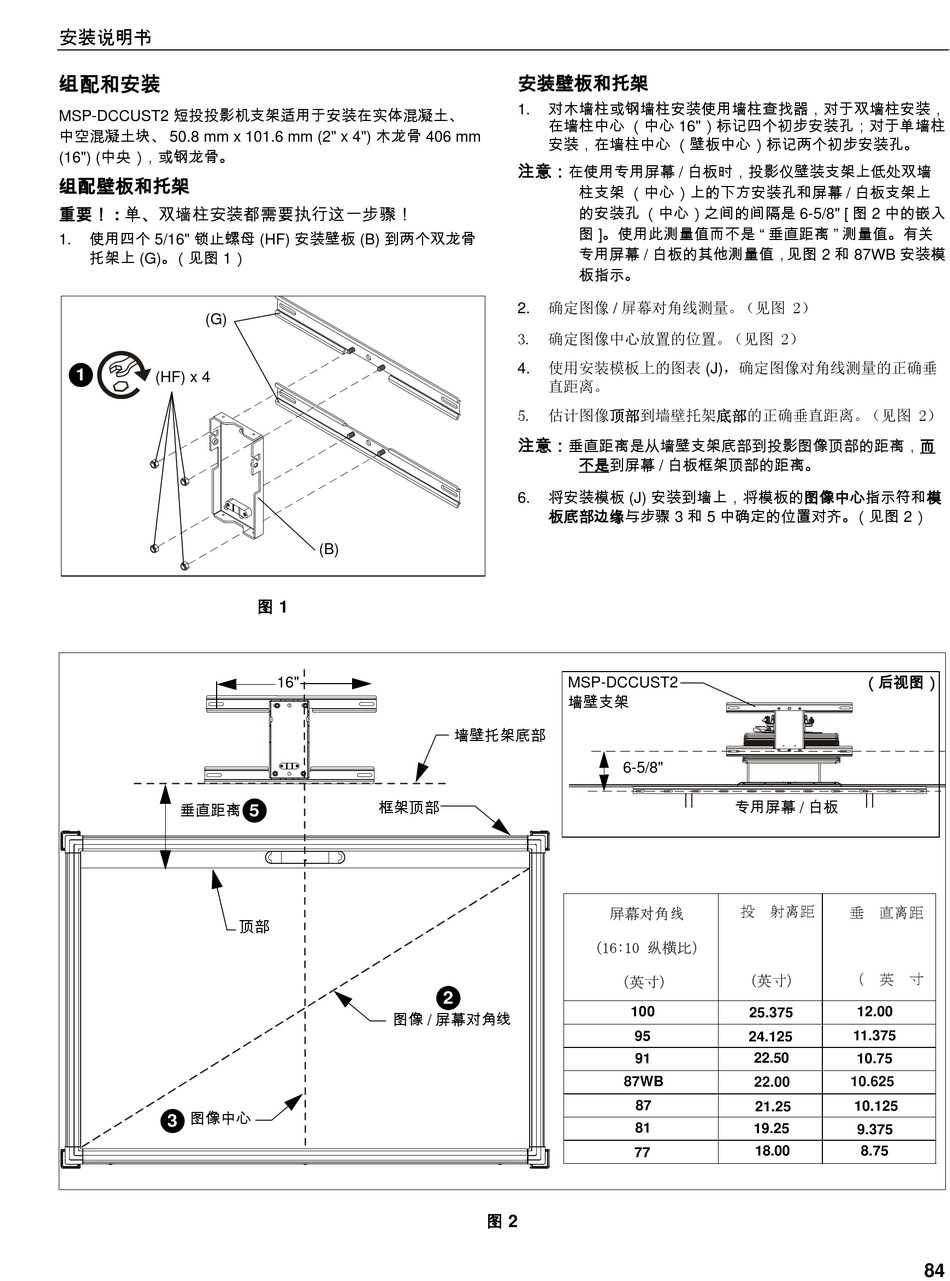

安装说明书
组配和安装
MSP-DCCUST2 短投投影机支架适用于安装在实体混凝土、
中空混凝土块、 50.8 mm x 101.6 mm (2" x 4") 木龙骨 406 mm
(16") (中央） ，或钢龙骨。
组配壁板和托架
重要！ : 单、双墙柱安装都需要执行这一步骤！
使用四个 5/16" 锁止螺母 (HF) 安装壁板 (B) 到两个双龙骨
1.
托架上 (G)。 （见图 1）
(G)
1
(HF) x 4
垂直距离
顶部
图像中心
3
(B)
图 1
16"
框架顶部
5
图像 / 屏幕对角线
安装壁板和托架
对木墙柱或钢墙柱安装使用墙柱查找器，对于双墙柱安装，
1.
在墙柱中心 （中心 16"）标记四个初步安装孔；对于单墙柱
安装，在墙柱中心 （壁板中心）标记两个初步安装孔。
注意：
在使用专用屏幕 / 白板时，投影仪壁装支架上低处双墙
柱支架 （中心）上的下方安装孔和屏幕 / 白板支架上
的安装孔 （中心）之间的间隔是 6-5/8" [ 图 2 中的嵌入
图 ]。使用此测量值而不是 " 垂直距离 " 测量值。有关
专用屏幕 / 白板的其他测量值，见图 2 和 87WB 安装模
板指示。
确定图像 / 屏幕对角线测量。 （见图 2）
2.
3. 确定图像中心放置的位置。 （见图 2）
使用安装模板上的图表 (J)，确定图像对角线测量的正确垂
4.
直距离。
5. 估计图像顶部到墙壁托架底部的正确垂直距离。 （见图 2）
注意：
垂直距离是从墙壁支架底部到投影图像顶部的距离，而
不是到屏幕 / 白板框架顶部的距离。
将安装模板 (J) 安装到墙上，将模板的图像中心指示符和模
6.
板底部边缘与步骤 3 和 5 中确定的位置对齐。 （见图 2）
MSP-DCCUST2
墙壁支架
墙壁托架底部
6-5/8"
2
87WB
图 2
专用屏幕 / 白板
投 射 距
离
100
25.375
95
24.125
91 22.50
22.00
87
21.25
81
19.25
18.00
77
（后视图）
垂 直 距
离
（ 英 寸
12.00
11.375
10.75
10.625
10.125
9.375
8.75
84
