Requisiti del sito
AVVERTENZA:
L'INSTALLAZIONE ERRONEA PUÒ CAUSARE LA CADUTA DEL SUPPORTO CON POSSIBILITÀ DI GRAVI

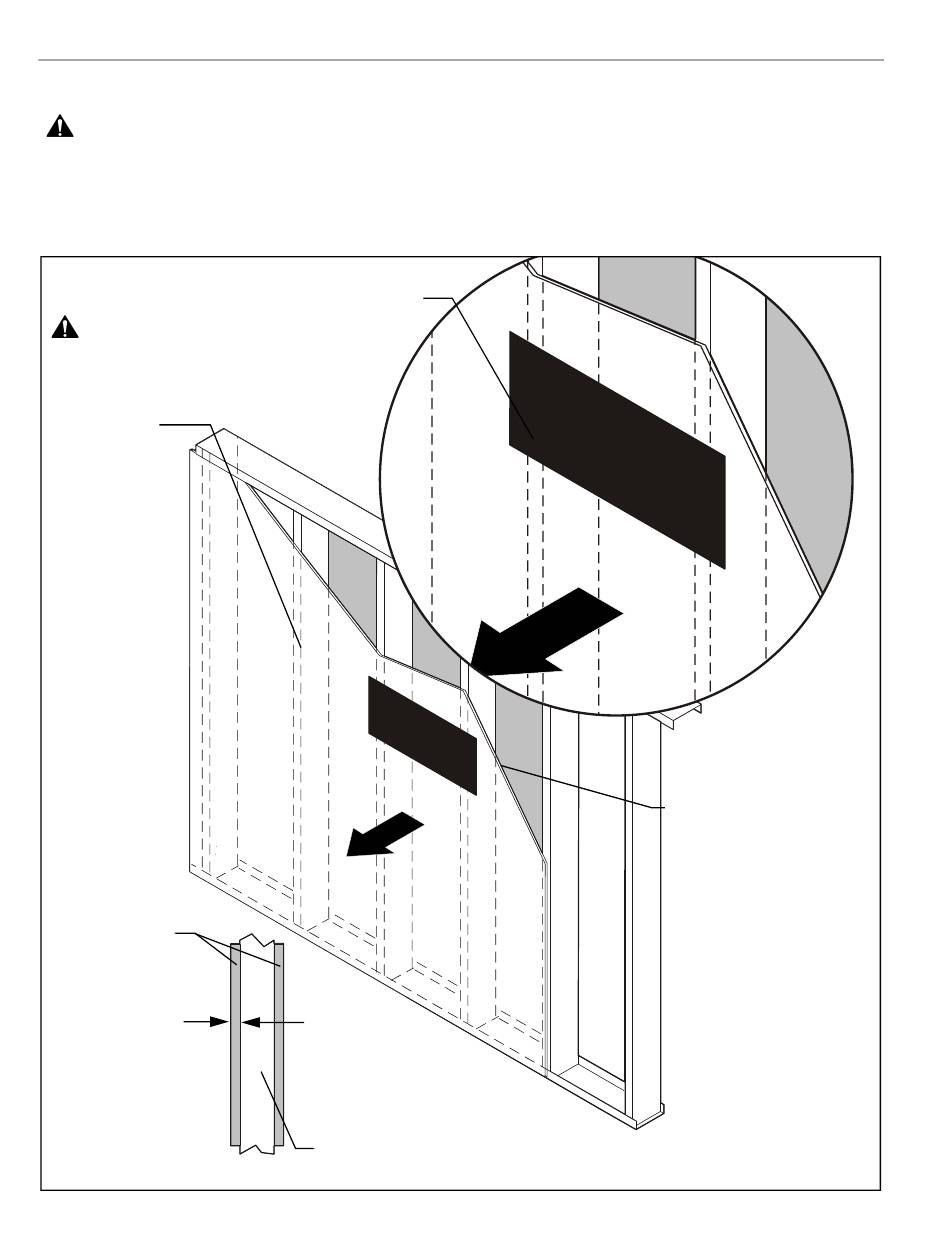

LESIONI PERSONALI E DANNI ALL'APPARECCHIATURA! Nella figura sottostante sono identificati i requisiti minimi per
l'installazione di un supporto su una struttura con montanti metallici. Se la struttura o i suoi componenti non rispondono a questi
requisiti, contattare il costruttore del supporto per istruzioni specifiche prima di intraprendere l'installazione. Inoltre, è necessario
sottolineare che nessun'altra apparecchiatura deve essere installata sullo stesso montante.
Montanti da 406mm (16'') (al centro)
Posizione dell'installazione del supporto a focale corta
(Devono essere centrati su due montanti, OPPURE
montati al centro di un singolo montante)
Se il lato posteriore della parete non è rifinito, sarà
necessario installare del cartongesso per un tratto di
almeno un montante a sinistra e a destra dei montanti
utilizzati per l'installazione del supporto. Il cartongesso
deve essere fissato ai montanti con viti distanziate
di un massimo di
10 pollici (25,4 cm)
lungo il montante.
Cartongesso
**Spessore del cartongesso
12,7mm (1/2'') minimo
(Entrambi i lati
del montante)
**Si veda la dichiarazione
di rischio a pagina 47!
50
DAVANTI
Montante di acciaio (2 x 4 / 25ga minimo)
Il tipo di montante e la resistenza strutturale
devono essere conformi alle norme vigenti per
gli elementi strutturali laminati a freddo (nell'America Settentrionale,
North American Specification for the Design of Cold-Formed Steel Structural Members).
[362, 125 18, C-Shape, S - Stud Section]
Istruzioni di installazione
È necessario uno spazio
minimo di almeno
47,6mm (1 -7/8")
all'interno del muro
