CHIEF MSP-DCCUST2 Installationsanleitung Seite 61

Requisitos do local
ATENÇÃO:
A INSTALAÇÃO INCORRECTA PODE RESULTAR NA QUEDA DO EQUIPAMENTO, CAUSANDO DANOS FÍSICOS

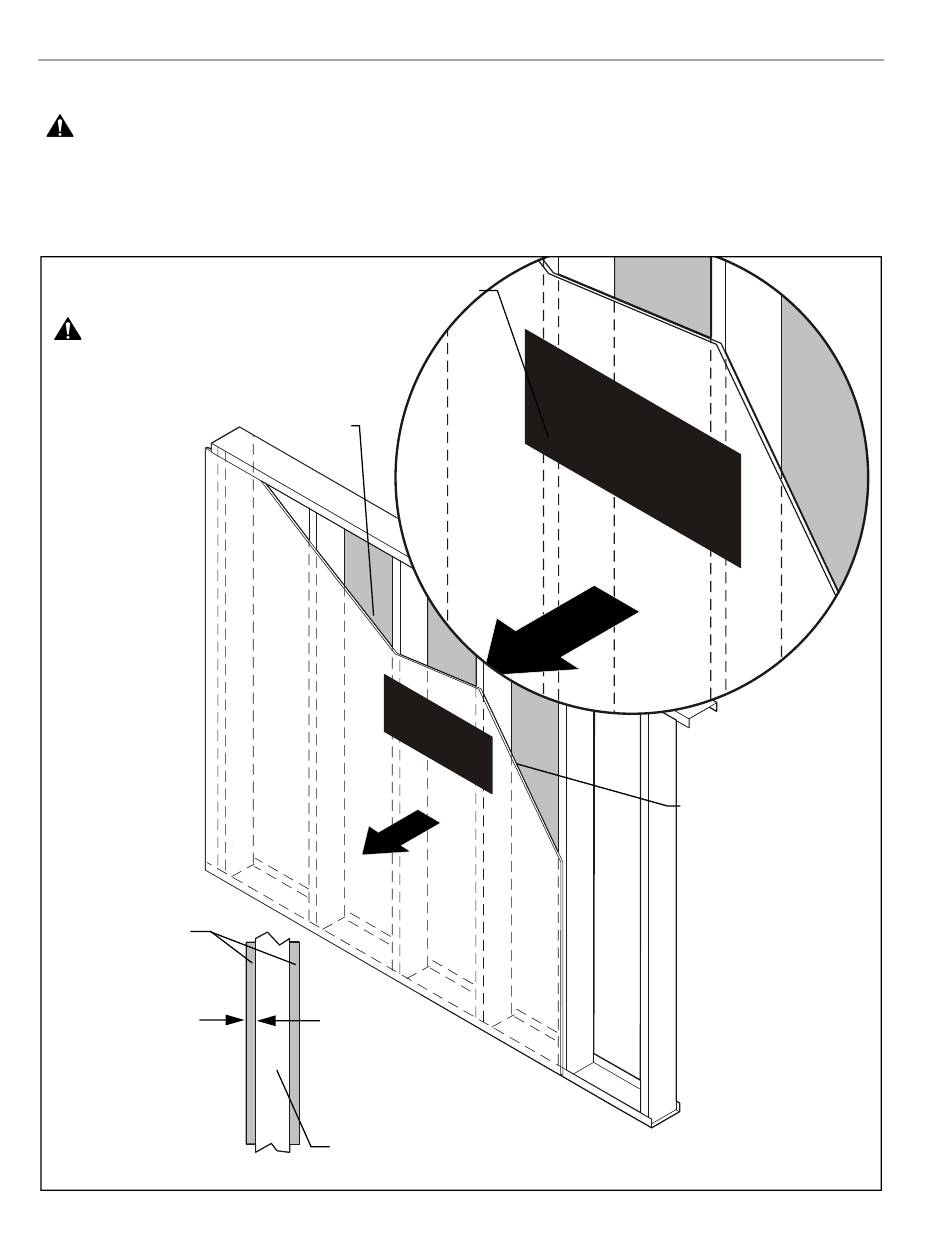

OU DANOS MATERIAIS GRAVES! A figura abaixo identifica os requisitos mínimos para a instalação da armação numa estrutura de
vigas de aço. Se a estrutura ou os respectivos componentes não cumprirem estes requisitos, contacte o fabricante da armação para
obter instruções específicas antes de tentar a instalação. Convém referir igualmente que nenhum outro equipamento deve ser montado
na mesma viga.
Vigas de 406 mm (16") (no centro)
Posição de instalação da armação de curto alcance
(Tem de ser centrado sobre duas vigas OU
montado no centro de uma única viga.)
Se a face posterior da parede não estiver acabada,
terá de ser instalado painel acartonado pelo menos
uma viga à esquerda e à direita das vigas utilizadas
para instalar a armação. A placa de reboco deve ser
fixada às vigas com parafusos a 254 mm (10 pol.)
de intervalo máximo ao
longo da viga.
Painel acartonado
**Mínimo de 12,7 mm (1/2")
Espessura do painel
acartonado
(Ambos os lados da viga)
**Ver informação de perigos
na página 58!
61
FRENTE
Viga de aço (mínimo de 2 x 4 / 25 ga)
O tipo de viga e a resistência estrutural têm de estar em conformidade com a North
American Specification for the Design of Cold-Formed Steel Structural Members.
[362 S 125 18, Forma C, Secção em S da viga.]
Instruções de Instalação
Tem de haver uma folga
mínima de 48 mm (1-7/8")
na parede interior.
