Instrucciones de instalación
ENSAMBLAJE E INSTALACIÓN
El soporte de proyector MSP-DCCUST2 de recorrido corto se
ha diseñado para ser montado sobre hormigón macizo, bloque
de hormigón hueco, vigas de madera de 50,8 mm x 101,6 mm
(2" x 4") (16 pulgadas en el centro) o vigas de acero (16
pulgadas en el centro).
Montaje de la placa de pared en los soportes
¡IMPORTANTE! :
Debe seguirse este paso tanto para
instalaciones de poste único como para instalaciones de poste
doble.

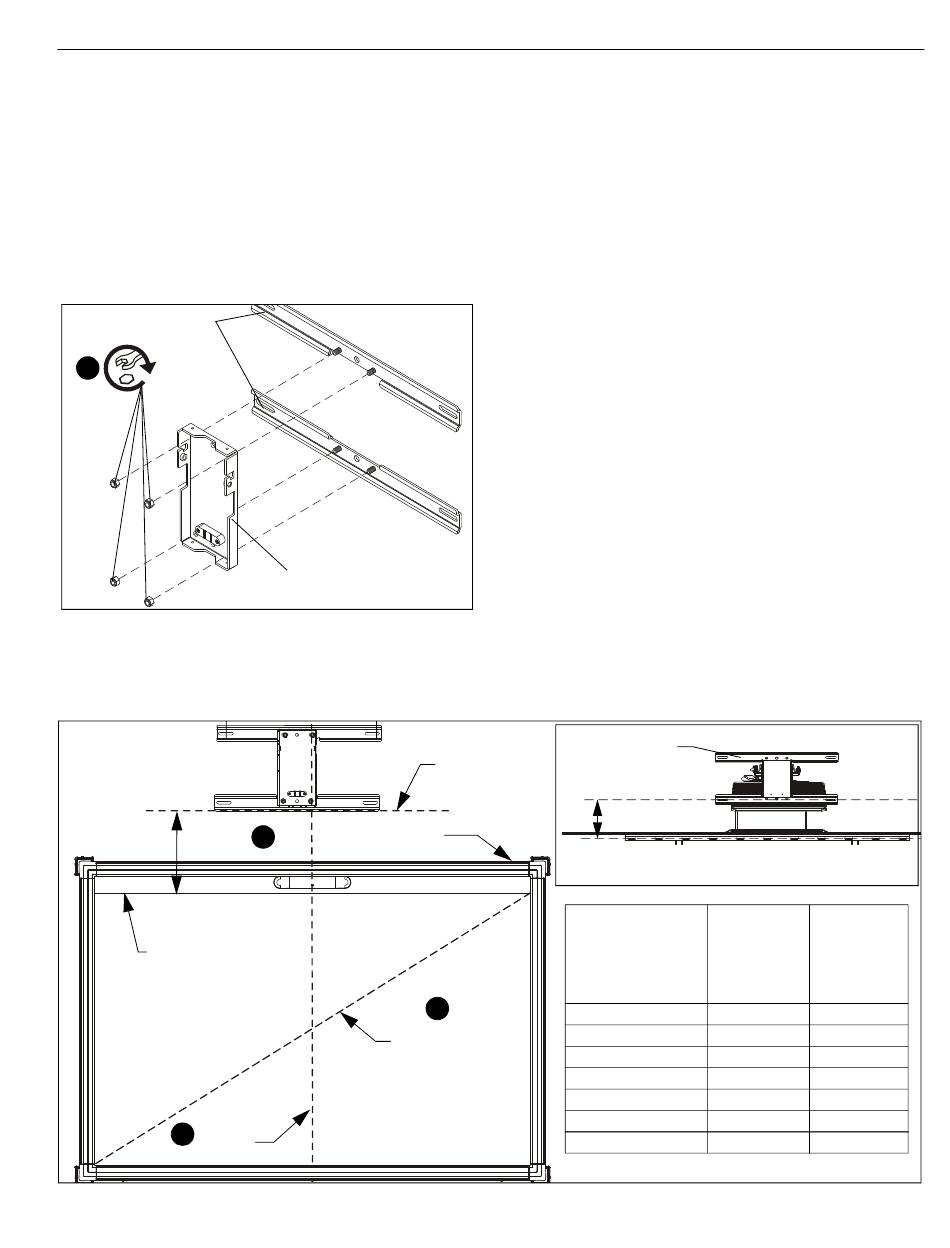

1. Una la placa de pared (B) a dos soportes de viga dobles (G)
utilizando cuatro tuercas de retención de 5/16" (HF).
(Véase la figura 1)
(G)
1
(HF) x 4
Figura 1
Montaje de la placa de pared y los soportes
1. Usando un detector de vigas para instalaciones en postes
Distancia
vertical
Parte superior
de la imagen
Centro de la
3
imagen
(B)
Parte inferior del
soporte de pared
Parte superior
5
del marco
2
Diagonal de la
imagen/pantalla
de madera o metal, marque cuatro agujeros de montaje
preliminares sobre el centro de los postes (16 pulgadas en
el centro) para una instalación de poste doble, o dos
agujeros de montaje preliminares sobre el centro del poste
(en el centro de la placa de pared) para una instalación de
poste único.
NOTA:
Si se usa la pantalla/pizarra dedicada, la distancia
entre los agujeros de montaje inferiores del soporte de
poste doble inferior (centro) del brazo del soporte de
pared del proyector y los agujeros de montaje (centro)
del soporte de la pantalla/pizarra es de 6 y 5/8 de
pulgada [recuadro gráfico de la Figura 2 (Véase la
figura 2)]. Se usará esta medida en vez de la medida
de "distancia vertical". En la Figura 2 y en la plantilla de
instalación se indican otras medidas relativas a la
pantalla/pizarra dedicada como 87WB.
2. Determine la medida diagonal de la imagen/pantalla.
(Véase la figura 2)
3. Determine dónde se ubicará el centro de la imagen. (Véase
la figura 2)
4. Utilizando el gráfico de la plantilla de instalación (J),
determine la distancia vertical correcta para la medida
diagonal de la imagen.
5. Mida la distancia vertical correcta desde la parte superior
de la imagen hasta la parte inferior de la ubicación del
soporte de pared. (Véase la figura 2)
NOTA:
La distancia vertical se mide desde el extremo inferior
del soporte de pared hasta el extremo superior de la
imagen proyectada, no hasta la parte superior del
marco de la pantalla/pizarra.
6. Sujete la plantilla de instalación (J) al muro, alineando el
indicador de Centro de imagen de la plantilla y el borde
inferior de la plantilla con las ubicaciones determinadas
en los pasos 3 y 5. (Véase la figura 2)
Soporte de pared
MSP-DCCUST2
6-5/8"
DIAGONAL DE
PANTALLA
(relación de
aspecto 16:10)
(Pulgadas)
100
95
91
87WB
87
81
77
Figura 2
(vista trasera)
Pantalla/pizarra
dedicada
DISTANCIA
DISTANCIA
DE
VERTICAL
PROYECCIÓN
(Pulgadas)
(Pulgadas)
12.00
25.375
11.375
24.125
22.50 10.75
22.00 10.625
10.125
21.25
19.25
9.375
18.00 8.75
