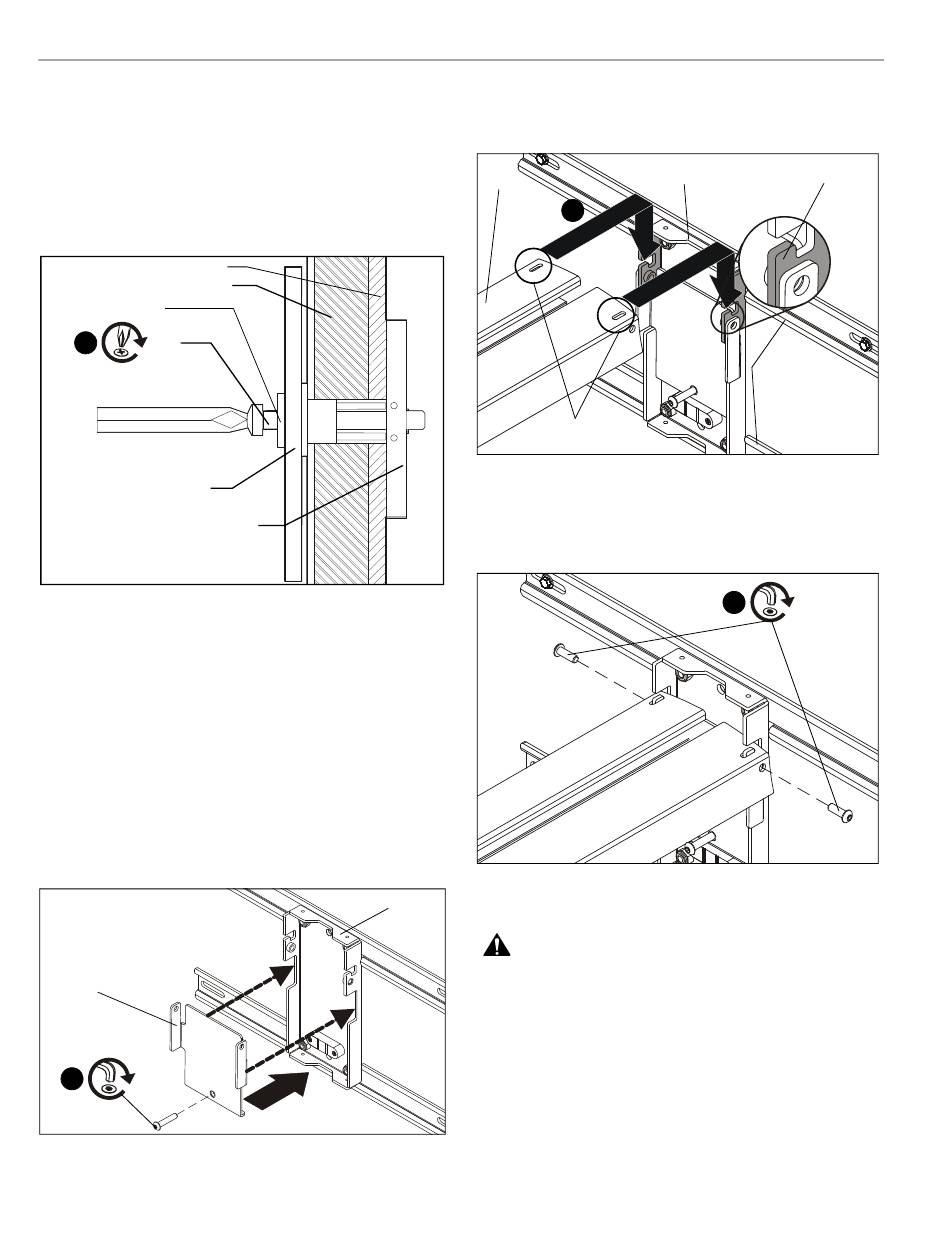

7. Coloque o suporte de parede sobre a âncora e alinhe o furo
de montagem no suporte de parede com o furo na âncora.
(Ver Figura 9)
8. Instale um parafuso de cabeça cilíndrica Phillips de 1/4-20
x 1-3/4" de Classe 2 ou superior (não incluído) através de
uma anilha de 1/4" de Classe 2 ou superior e do furo de
montagem correspondente no suporte de parede e insira-o
no Snap-Toggle (não incluído), apertando até ficar à face
contra a armação. NÃO aperte demasiado! (Ver Figura 9)
Viga de aço
Painel acartonado
x 4
x 4
8
(G)
Canal de metal da bucha
(vista lateral)
Figura 9
9. Nivele o suporte de parede com o nível de bolha integrado.
10. Efectue quaisquer correcções necessárias nas marcações
dos furos de montagem restantes.
11. Repita os passos 2 a 8 para os furos de montagem
restantes.
Instalar o braço do projector de curto alcance
no suporte
1. Fixe a placa de ajuste do braço (C) à placa de parede,
certificando-se de que as abas da placa de ajuste encaixam
nos entalhes da placa de parede. Insira e aperte ligeiramente
um parafuso de montagem de cabeça redonda de 1/4-20 x
1-1/4" (HE). (Ver Figura 10)
(C)
1 (HE)
Figura 10
65
2. Levante o braço do projector de curto alcance (A) até à
placa de parede (B) e coloque as ranhuras do projector
sobre os ganchos da placa de parede. (Ver Figura 11)
(A)
2
Ranhuras do braço
do projector
3. Fixe o braço de curto alcance (A) à placa de parede (B)
com dois parafusos de montagem de cabeça redonda de
1/4-20 x 3/4" (HD). (Ver Figura 12)
(B)
Instalação do projector
ATENÇÃO:
danos físicos ou danos materiais graves! É da responsabilidade
do técnico de instalação garantir que o peso do projector não
excede 11,3 kg (25 lbs).
1. Insira e aperte ligeiramente três parafusos de cabeça
cilíndrica Phillips M4 x 10 mm (HA) nos insertos roscados
do projector. (Ver Figura 13)
2. Levante o projector até ao braço do projector e insira
três parafusos nas ranhuras no braço do projector.
Instruções de Instalação
Gancho da placa
(B)
de parede
Figura 11
3
Figura 12
Exceder a capacidade de peso pode resultar em
(G)
(HD) x 2
