7.

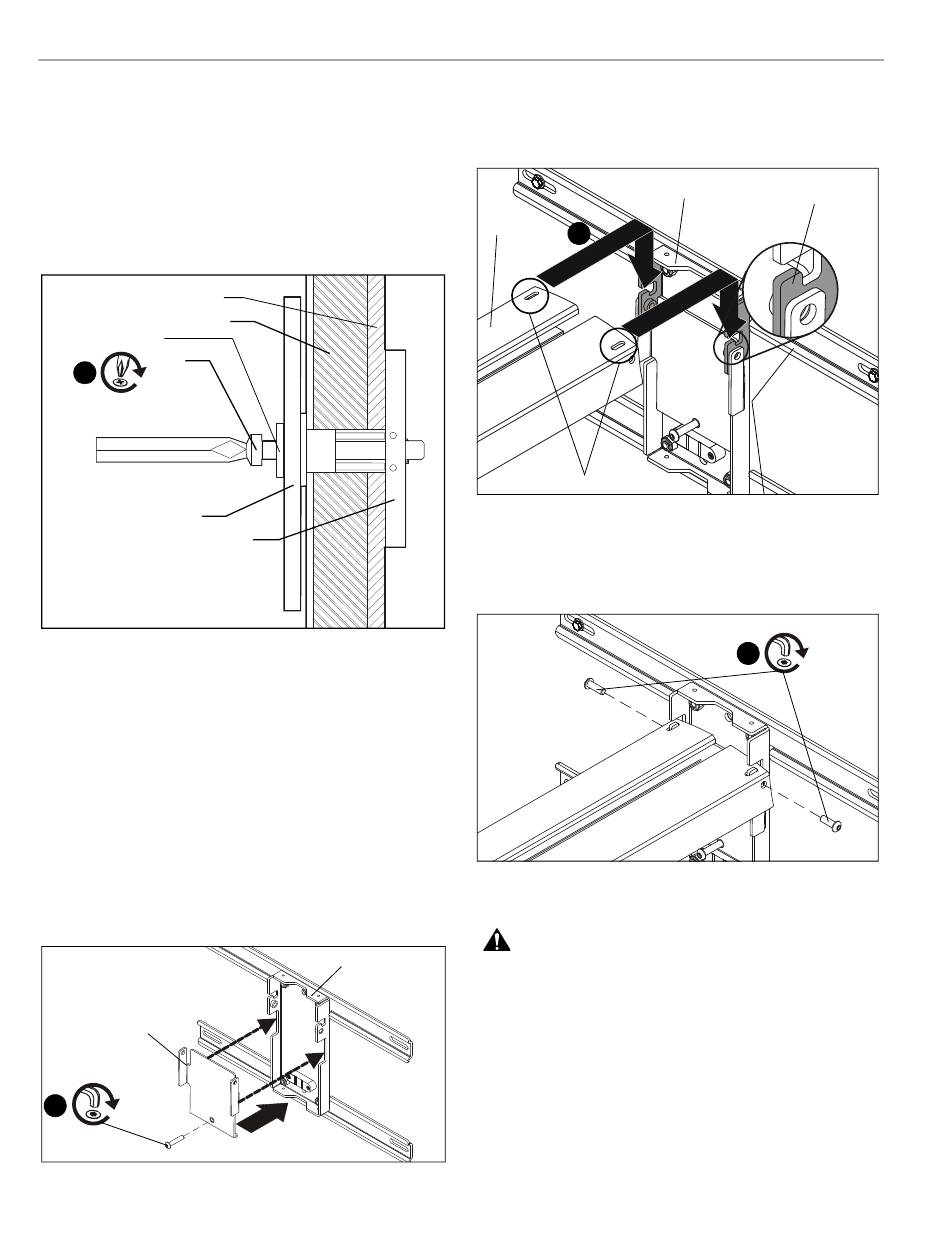

Placez une patte de fixation murale sur un ancrage et
alignez le trou de montage de la patte de fixation murale
avec le trou de l'ancrage. (Voir la figure 14)
8.
Insérez une vis à tête cylindrique 1/4-20 x 1-3/4" de
qualité 2 ou supérieure (non fournie) dans une rondelle 1/4"
de qualité 2 ou supérieure (non fournie), un trou de
montage correspondant sur une patte de fixation murale et
une fixation Snap-Toggle (non fournie) et serrez jusqu'à ce
qu'elle soit alignée avec le support. NE serrez PAS trop !
(Voir la figure 9)
Montant en acier
Cloison sèche
x 4
x 4
8
(G)
Profilé métallique d'ancrage
(VUE LATÉRALE)
Figure 9
9.
Mettez la patte de fixation murale à niveau à l'aide du
niveau à bulle fourni.
10. Faites les corrections nécessaires au niveau des autres
marques de trou de montage.
11. Répétez les étapes 2 à 8 pour les autres trous de montage.
Installation du bras de projecteur à petite
déviation sur la patte de fixation
1.
Fixez la plaque d'ajustement du bras (C) sur la plaque
murale en vous assurant que les languettes de la plaque
d'ajustement entrent dans les encoches de la plaque murale.
Insérez et serrez légèrement une vis d'assemblage à tête
ronde 1/4-20 x 1-1/4" (HE). (Voir la figure 10)
(C)
(HE) x 1
1
Figure 10
43
2.
Soulevez le bras de projecteur à petite déviation (A) jusqu'à
atteindre la plaque murale (B) et placez les fentes du
bras de projecteur sur les crochets de la plaque murale.
(Voir la figure 11)
(A)
Fentes du bras de projecteur
3.
Fixez le bras de projecteur (A) sur la plaque murale (B) à
l'aide de deux vis d'assemblage à tête ronde 1/4-20 x 3/4"
(HD). (Voir la figure 12)
Installation du projecteur
AVERTISSEMENT :
(B)
causer de graves blessures corporelles ou endommager le
matériel ! L'installateur a la responsabilité de s'assurer que
le poids du projecteur n'excède pas 11,3 kg (25 livres).
1.
Insérez et serrez légèrement trois vis cruciformes
M4 x 10mm Phillips (HA) dans les douilles filetées
du projecteur. (Voir la figure 13)
2.
Levez le projecteur jusqu'au bras de projecteur et faites
glisser les trois vis dans des fentes sur le bras de projecteur.
Instructions d'installation
(B)
2
Figure 11
3
Figure 12
L'excès de capacité de poids peut
Crochet de
plaque murale
(G)
(HD) x 2
