Aggiungere i coperchi in plastica

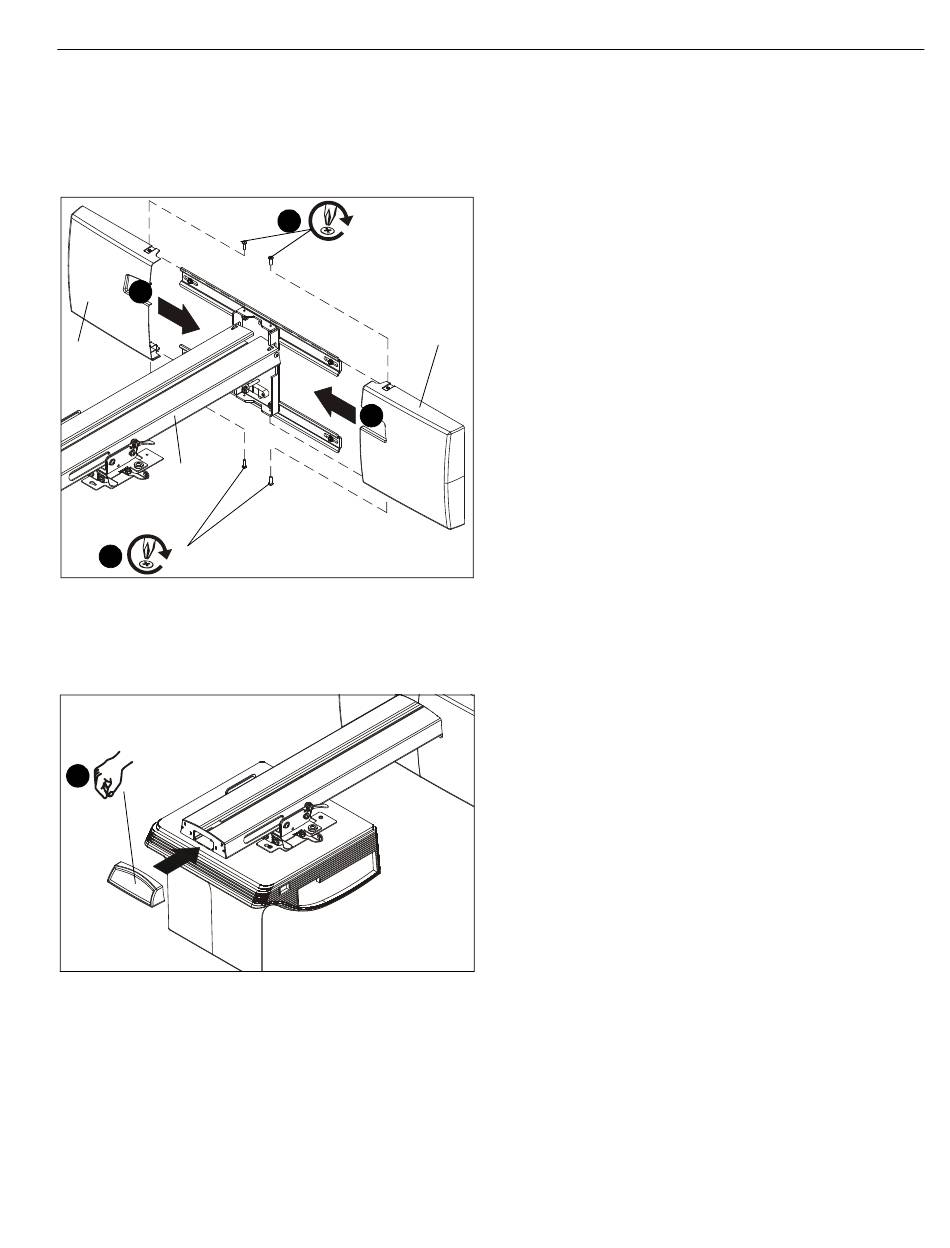

1. Aggiungere i coperchi in plastica destro e sinistro (E ed F)
sulle staffe. (Si veda la figura 20)
2. Serrare i coperchi usando quattro viti a testa piatta a croce
da 10-24 x 5/8" (HB). (Si veda la figura 20)
1
(E)
(A)
2 (HB) x 2
Figura 20
3. Aggiungere il cappuccio terminale (D) all'estremità del
braccio del proiettore a focale corta. (Si veda la figura 21)
(D)
3
Figura 21
(HB) x 2
2
(F)
1
(Proiettore non rappresentato)
