CHIEF MSP-DCCUST2 Installationsanleitung Seite 23

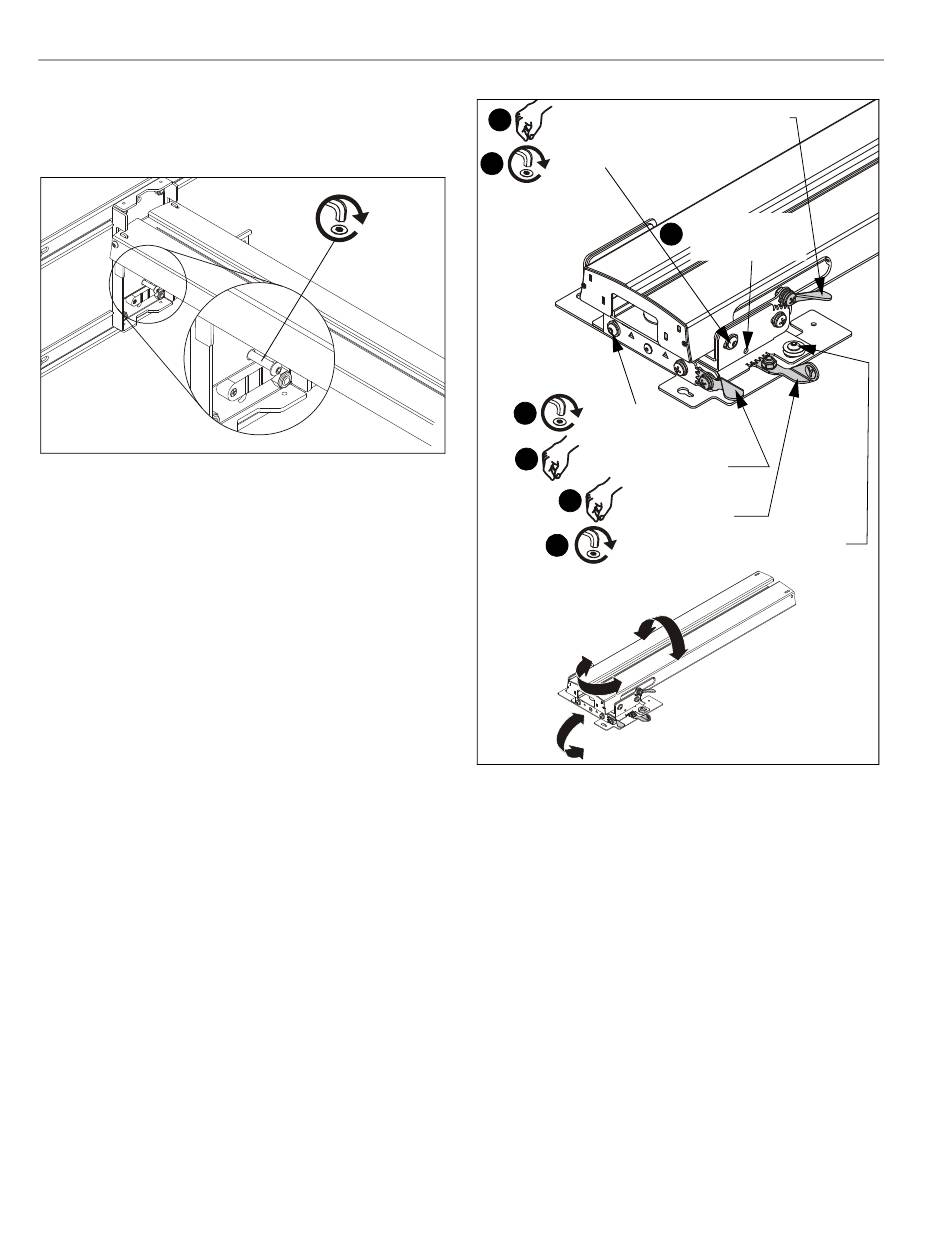

Nivelación del brazo de proyector
Apriete el tornillo de cabeza esférica de la placa de
ajuste del brazo (C) para nivelar el brazo de proyector.
(Véase la figura 18)
Figura 18
Adjustes
Ajuste de la inclinación lateral
NOTA:
Para hacer más fácil este procedimiento, use un nivel.
1. Regule la inclinación lateral con la palanca de ajuste de
inclinación lateral (marcada como "R"). (Véase la figura 19)
2. Apriete el tornillo de cabeza esférica de bloqueo de
inclinación lateral con la llave hexagonal de 5/32" (HC).
(Véase la figura 19)
Ajuste de la inclinación
NOTA:
Para hacer más fácil este procedimiento, use un nivel.
3. Regule la inclinación con la palanca de ajuste de inclinación
(marcada como "P"). (Véase la figura 19)
4. Apriete el tornillo de cabeza esférica de bloqueo de
inclinación con la llave hexagonal de 5/32" (HC). (Véase la
figura 19)
Ajuste de la oscilación
5. Regule la oscilación de lado a lado con la palanca de ajuste
de oscilación (marcada como "Y"). (Véase la figura 19)
6. Apriete el tornillo de cabeza esférica de bloqueo de
oscilación con la llave hexagonal de 5/32" (HC). (Véase la
figura 19)
23
Palanca de ajuste de inclinación (P)
3
x 1 (bloquear ajuste de inclinación)
4
x 1
2
1
6
Oscilación
Inclinación
7. Tras realizar todos los ajustes, guarde la llave hexagonal
(HC) en el hueco situado en el lateral del soporte del
proyector. (Véase la figura 19)
Organización de cables (opcional)
1. Tienda los cables desde el proyector a través de la abertura
del brazo hasta la pared. (Véase la figura 19)
2. Guíe los cables desde el extremo de la pared del brazo de
proyector hacia arriba o hacia abajo a través de las ranuras
de la placa de pared. (Véase la figura 19)
Instrucciones de instalación
almacenamiento
7
de llave
x 1 (bloquear ajuste de
inclinación lateral)
Palanca de ajuste de
inclinación lateral (R)
Palanca de ajuste
5
de oscilación (Y)
x 1 (bloquear ajuste de oscilación)
Inclinación
lateral
(No se muestra el proyector)
Figura 19
