Prérequis
AVERTISSEMENT :
UNE MAUVAISE INSTALLATION PEUT PROVOQUER UN ÉCROULEMENT DE L'ÉCRAN ET

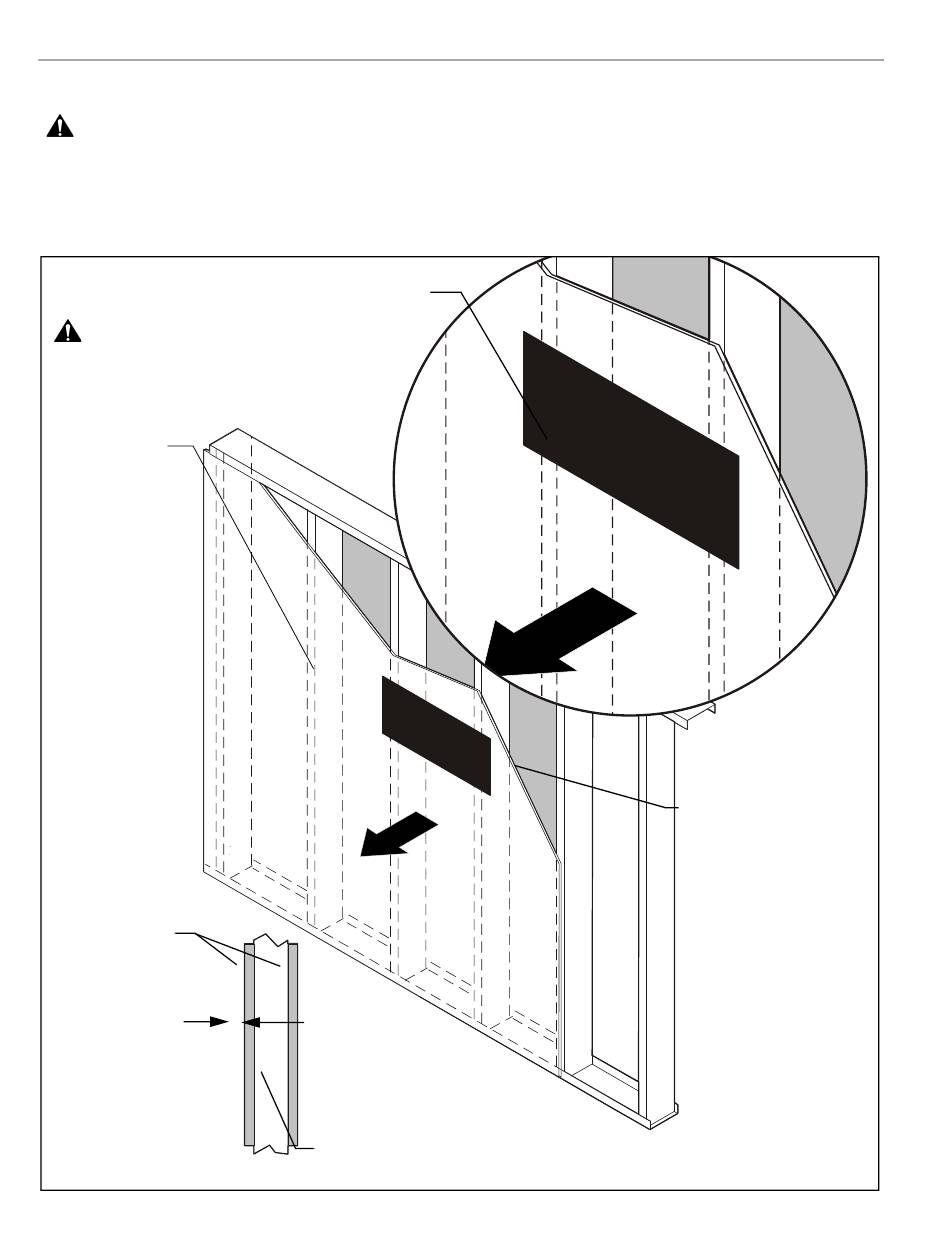

ENDOMMAGER CELUI-CI, VOIRE ENTRAÎNER DES BLESSURES CORPORELLES GRAVES ! La figure ci-dessous illustre
les prérequis pour l'installation du support sur une structure à poteau de cloison en acier. Si la structure ou ses composants ne
répondent pas à ces exigences, contactez le fabricant du support pour obtenir des instructions spécifiques avant de tenter une
installation. Notez également qu'aucun autre type d'équipement ne doit être monté sur le même poteau de cloison.
Poteaux de cloison de 406 mm (16") (sur le centre)
Position de l'installation du support à petite déviation
(Doivent être centrés sur deux poteaux de cloison
OU montés au centre d'un seul poteau de cloison.)
Si l'arrière du mur n'a pas de finition, une cloison sèche
doit être installée sur un minimum de un montant
à gauche et à droite des montants utilisés pour
installer le support. La cloison sèche doit être fixée
aux poteaux de cloison avec des vis espacées d'un
maximum de 25 cm le
long du poteau de
cloison.
Cloison sèche
**12,7 mm (1/2")
au minimum
Épaisseur de
cloison sèche
(des deux côtés
du montant)
**Voir la déclaration
sur les risques
à la page 36!
39
AVANT
Montant en acier (2 c 4 / 25ga minimum)
Le type de montant et la solidité de la structure doivent être en conformité avec les
spécifications nord-américaines pour la conception de parties structurelles en acier froid.
[362, 125 18, Forme C, S - Section Montant]
Instructions d'installation
Il doit y avoir au moins
48 mm (1-7/8") d'espace
à l'intérieur du mur
