NOTA:
Vaya a la sección Hormigón o bloque de hormigón,
Vigas de madera o Vigas de acero, según corresponda
a la instalación.
Hormigón o bloque de hormigón
1. Usando la plantilla, marque cuatro agujeros de montaje
(poste doble) como se muestra en la plantilla de instalación
(J), o dos agujeros de montaje (poste único) en la placa del
muro. (Véase la figura 3)
2. Perfore un agujero de 3/8 de pulgada de diámetro por 3
pulgadas de profundidad en una de las ubicaciones
marcadas en la pared. (Véase la figura 3)
3. Instale un anclaje Fischer UX 10 x 60 [número de pieza
077871] (no incluido), o bien un anclaje Toggler A8/AF8 (no
incluido) en uno de los orificios perforados. (Véase la figura 3)
4. Pase un tornillo de cabeza hexagonal de 5/16 x 2-1/2" de
grado 2 o superior (no incluido) por una arandela de 5/16"
de grado 2 o superior (no incluida), un orificio de montaje en
el soporte de pared (G) y en un anclaje Fischer o Toggler
(no incluido). (Véase la figura 3)
5. Nivele el soporte de pared con ayuda del nivel de burbuja
de aire suministrado.
6. Realice las correcciones precisas en las demás marcas de
agujeros de montaje.
7. Repita los pasos 2 al 4 para los demás agujeros de
montaje.
1
x 4 (poste doble)
x 2 (poste único)
2
(G)
4
Aseguradores
(Los aseguradores/anclajes para poste único
se muestran en gris)

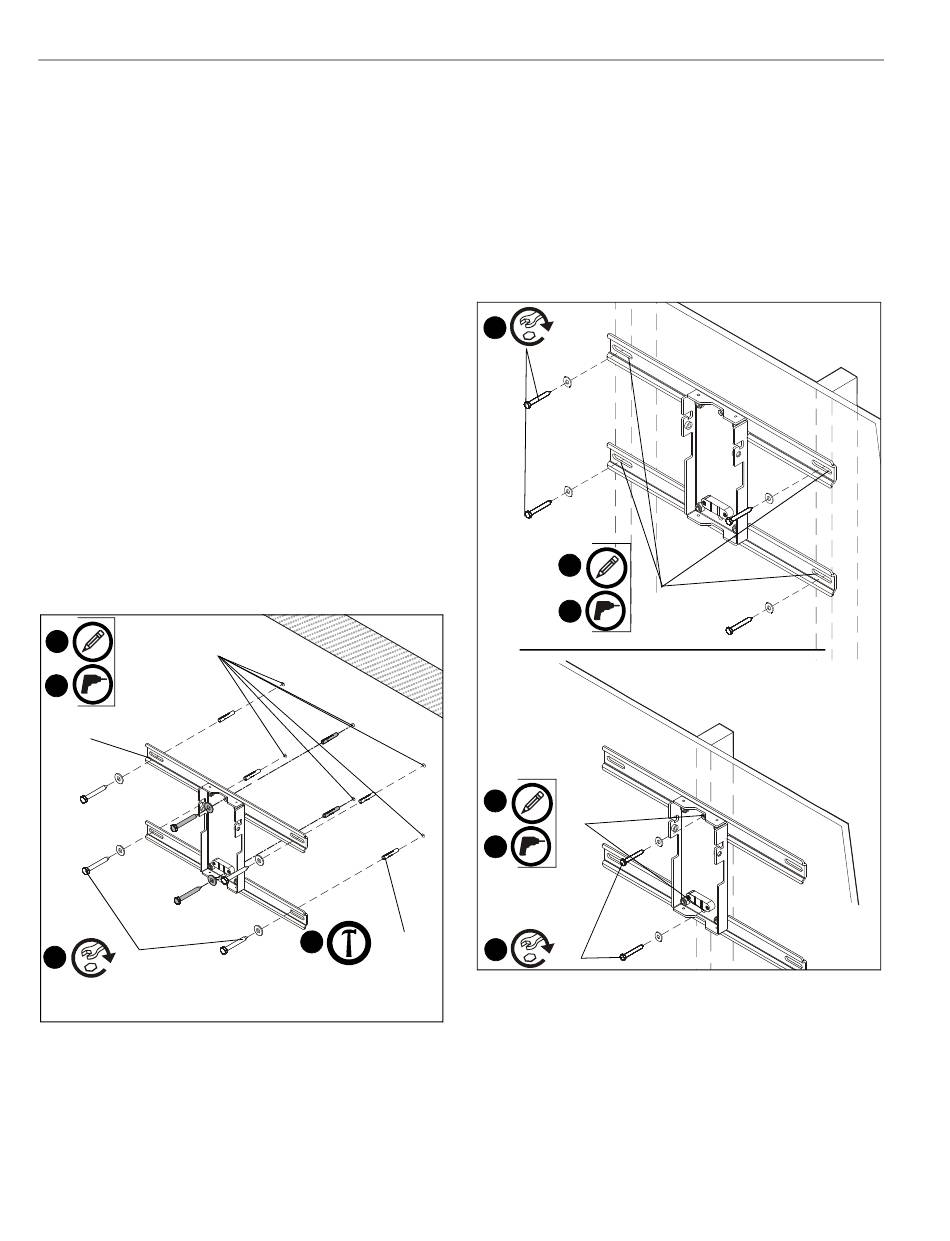

Figura 3
NOTA:
Vaya a la sección Instalación del brazo de proyector
de recorrido corto en el soporte para continuar la
instalación.
19
Vigas de madera
1.
2.
3.
3
anclajes
4.
5.
6.
NOTA:
Instrucciones de instalación
Usando la plantilla, marque cuatro agujeros de montaje
(poste doble) como se muestra en la plantilla de instalación
(J), o dos agujeros de montaje (poste único) en la placa del
muro. (Véase la figura 4)
Perfore un agujero de 7/32 de pulgada de diámetro por 2
pulgadas y media de profundidad en la ubicación marcada
en la pared. (Véase la figura 4)
Pase un tornillo de cabeza hexagonal de 5/16 x 2-1/2" de
grado 2 o superior (no incluido) por una arandela de 5/16"
de grado 2 o superior (no incluida), un orificio en el soporte
de pared y en el orificio perforado. (Véase la figura 4)
x 4
3
1
x 4
2
1
x 2
2
x 2
3
Figura 4
Nivele el soporte de pared con ayuda del nivel de burbuja
de aire suministrado.
Realice las correcciones precisas en las demás marcas de
agujeros de montaje.
Repita los pasos 2 y 3 para los demás agujeros de
montaje..
Vaya a la sección Instalación del brazo de proyector
de recorrido corto en el soporte para continuar la
instalación.
(Poste doble)
(G)
(Poste único)
