Istruzioni di installazione

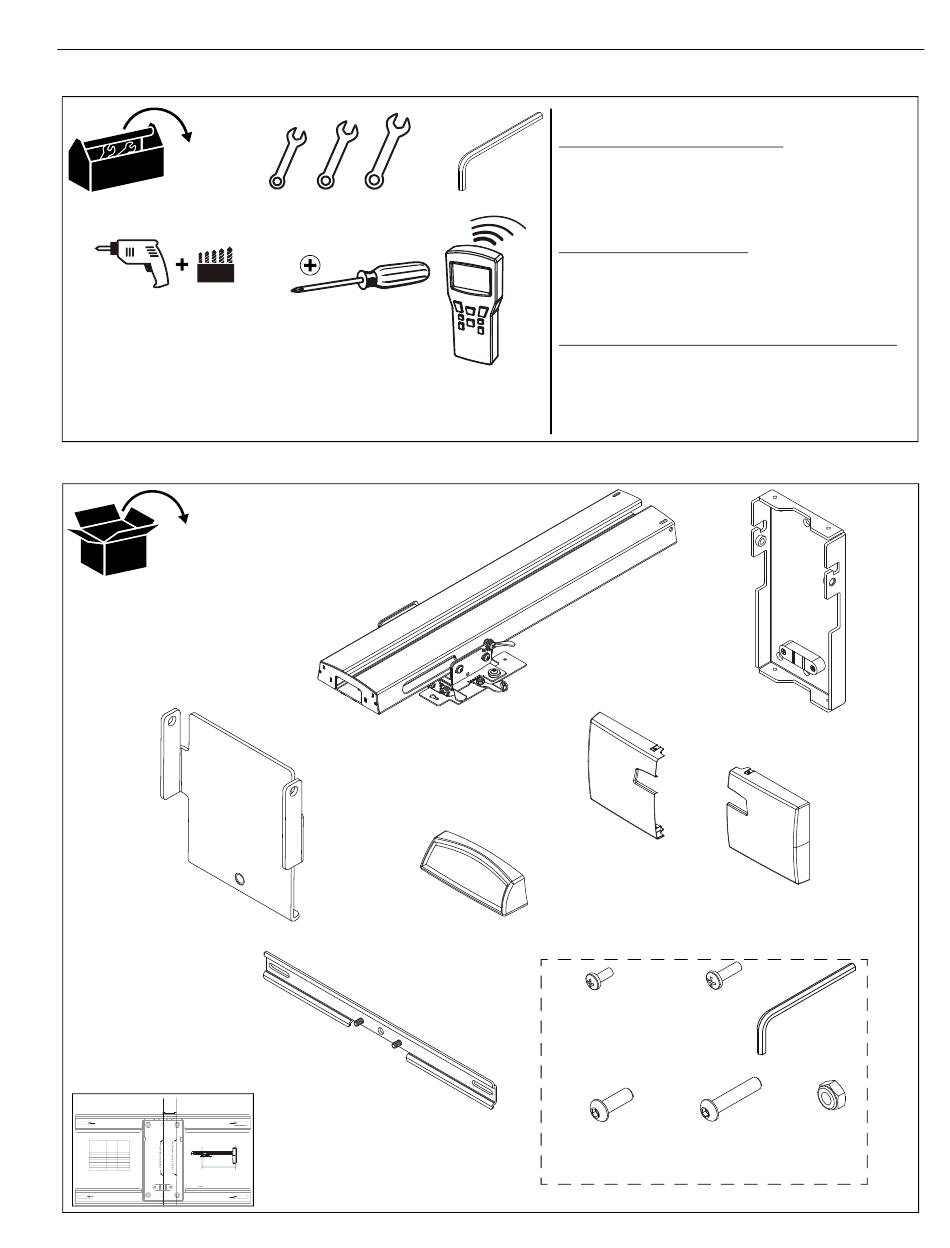

ATTREZZI NECESSARI PER L'INSTALLAZIONE
12,7mm (1/2'') - montante d'acciaio
9,5mm (3/8'') / 7,9mm (5/16") - calcestruzzo
5,6mm (7/32'') - montante di legno
PARTI
C (1)
[Piastra per la regolazione
del braccio]
[Staffa a doppio montante]
1-7/16"
LINE UP BOTTOM EDGE OF WALL BRACKET
[36.5mm]
WITH BOTTOM EDGE OF PAPER
DRILL WITHIN DRILL WITHIN
SLOT SLOT
*THROW DISTANCE is measured from wall
with attached bracket to front of
projector mount.
SCREEN THROW VERTICAL
DIAGONAL DISTANCE* DISTANCE**
(16:10 aspect ratio) (inches) (inches)
(inches)
100 12.00
25.375
95 24.125 11.375
91 22.50 10.75
87WB 22.00 10.625
87 21.25 10.125
THROW DISTANCE
81 19.25 9.375
77 18.00 8.75
**VERTICAL DISTANCE is measured from
bottom of wall bracket to top of projected
8800-002357 Rev01 image, NOT top of whiteboard frame.
07/13
DRILL WITHIN
DRILL WITHIN
SLOT
SLOT
12,7mm (1/2'')
A (1)
[Braccio del proiettore
a focale corta]
D (1)
[Cappuccio terminale]
G (2)
J (1)
[Dima di installazione]
Componenti necessari, non inclusi:
Installazione su montanti d'acciaio
•
4 - Snap-Toggle Toggler® 1/4-20 (BB)
5/32"
(incluso)
• 4 - Viti a croce a testa cilindrica da
1/4-20 x 1-3/4" di grado 2 o superiore
• 4 - Rondella da 1/4" di grado 2 o superiore
Installazione su calcestruzzo
• 4 - Tasselli Fischer UX 10 x 60 [P/N 077871]
OPPURE
•
4 - Tasselli Toggler A8/AF8
Installazione su montanti di legno e su calcestruzzo
• 4 - Viti mordenti a testa esagonale da
5/16 x 2-1/2" di grado 2 o superiore
• 4 - Rondelle da 5/16" di grado 2 o superiore
E (1)
[Coperchio da parete - destro]
H (1) [Kit dei componenti]
HA (4)
M4 x 10mm
HD (2)
1/4-20 x 3/4"
F (1)
[Coperchio da parete - sinistro]
HB (4)
10-24 x 5/8"
HC (1)
5/32"
HF (4)
HE (1)
5/16"
1/4-20 x 1-1/4"
B (1)
[Piastra
a muro]
