설치 안내서
(HA) x 3
1
남은 한 개의 M4 x 10mm 십자 둥근머리 나사(HA)를
3.
프로젝터 암을 통과하여 프로젝터에 끼웁니다.
(그림 14 참조)
4개의 패스너를 모두 조입니다.
4.
(HA)
3
5. 근거리 투사 프로젝터 암(A) 상단의 단추머리 나사 2개를 풉
니다. (그림 17 참조)
6
9

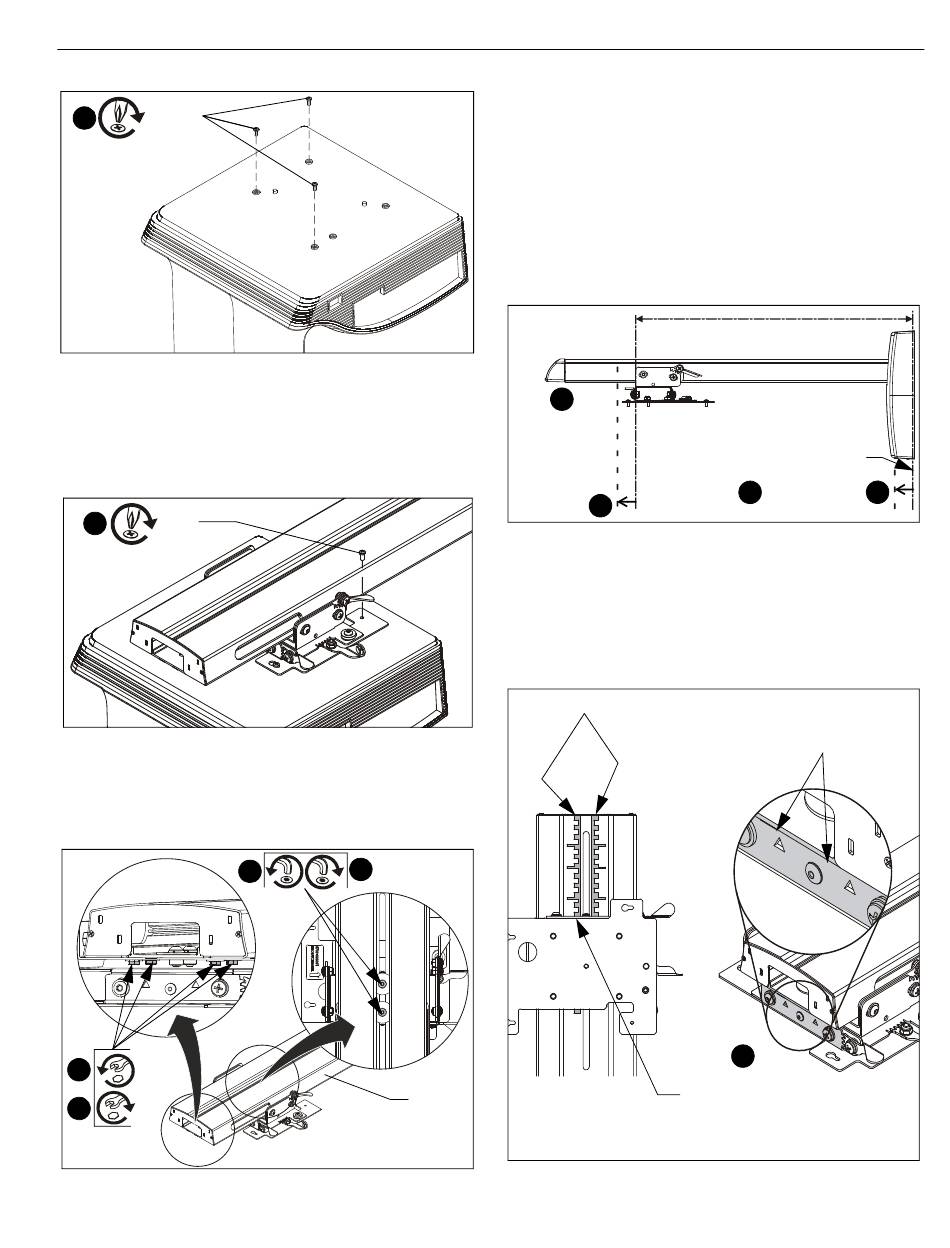

그림 13
그림 14
8
5
(A)
( 프로젝터 보이지 않음 )
그림 15
6. 프로젝터 암과 프로젝터 거치대 사이의 육각 나사 4개를 약
간 풀어줍니다. (그림 15 참조)
7. 프로젝터 거치대의 모서리가 프로젝터 암 라벨에 표시된 화
면 대각선 길이와 일직선으로 정렬될 때까지 단거리 투사 프
로젝터 암을 따라 프로젝터를 밉니다. (그림 17 참조)
중요! : 전용 스크린/화이트보드가 아닐 경우 설치:
스크린 / 화이트보드 (A) 의 깊이를 측정하고 이 측정
1.
을 설치 템플릿에 표시된 투사 거리에 더합니다 .
( 그림 17 참조 ) 또는 ( 그림 2 참조 )
2. 프로젝터를 해당 깊이 측정 (A) 만큼 프로젝터 암 끝
으로 가까이 이동합니다
2
프로젝터
거치대를 A 의
거리만큼 암
끝으로 가까이
이동합니다 .
A
근거리 투사 프로젝터 암(A) 상단의 단추머리 나사 2개를 조
8.
여 프로젝터를 제자리에 고정하여 잠급니다. (그림 15 참조)
프로젝터 암과 프로젝터 거치대 사이에 육각 나사 4개를 조
9.
입니다. (그림 15 참조)
프로젝터 암 레이블
프로젝터 거치대 ( 화살표 절단부가 있음 )
가장자리는 레이블에 있는 스크린 대각과
정렬되어야 합니다 .
( 아래쪽에서 본 모양 )
투사 거리
벽
화이트보드
1
깊이 예
그림 16
7
프로젝터 거치대의
모서리를 라벨의
화면 대각선 길이와
일직선으로 맞춥니다 .
그림 17
A
