CHIEF MSP-DCCUST2 Installationsanleitung Seite 30

HINWEIS:
Je nach Montagefläche finden Sie die
entsprechenden Montageanleitungen unter den
Abschnitten Massivbeton oder Betonblock,
Holzbalken bzw. Stahlbalken.
Massivbeton oder Betonblock
1. Markieren Sie mithilfe der Schablone vier
Montagebohrungen (Doppelbalken), wie auf der
Installationsschablone (J) zu sehen, oder zwei
Montagebohrungen (Einzelbalken) an der Wandplatte.
(siehe Abb. 3)
2. Bohren Sie an einer der markierten Stellen eine 1 cm x
7,6 cm tiefe Bohrung. (siehe Abb. 3)
3. Setzen Sie entweder einen Fischer-Dübel UX 10 x 60
[Teilenummer 077871] (nicht enthalten) oder einen Hilti-
Dübel Toggler A8/AF8 (nicht enthalten) in die Bohrung ein.
(siehe Abb. 3)
4. Schrauben Sie eine Klasse 2 oder besser noch eine 5/16 x
2-1/2"-Sechskantschraube (nicht enthalten) durch eine
Klasse 2 oder besser noch eine 5/16"-Unterlegscheibe
(nicht enthalten) sowie durch das Montageloch in der
Wandbefestigung in den Fischer- bzw. Hilti-Dübel (nicht
enthalten). (siehe Abb. 3)
5. Bringen Sie die Wandbefestigung mit einer Wasserwaage
in Waage.
6. Korrigieren Sie ggf. die verbleibende(n)
Bohrungsmarkierung(en).
7. Wiederholen Sie die Schritte 2 bis 4 für die verbleibende(n)
Montagebohrung(en).
1 x 4 (Doppelbalken)
x 2 (Einzelbalken)
2
(G)
4
Befestigungen
(Einzelbalkenbefestigungen/Verankerungen
grau abgebildet)

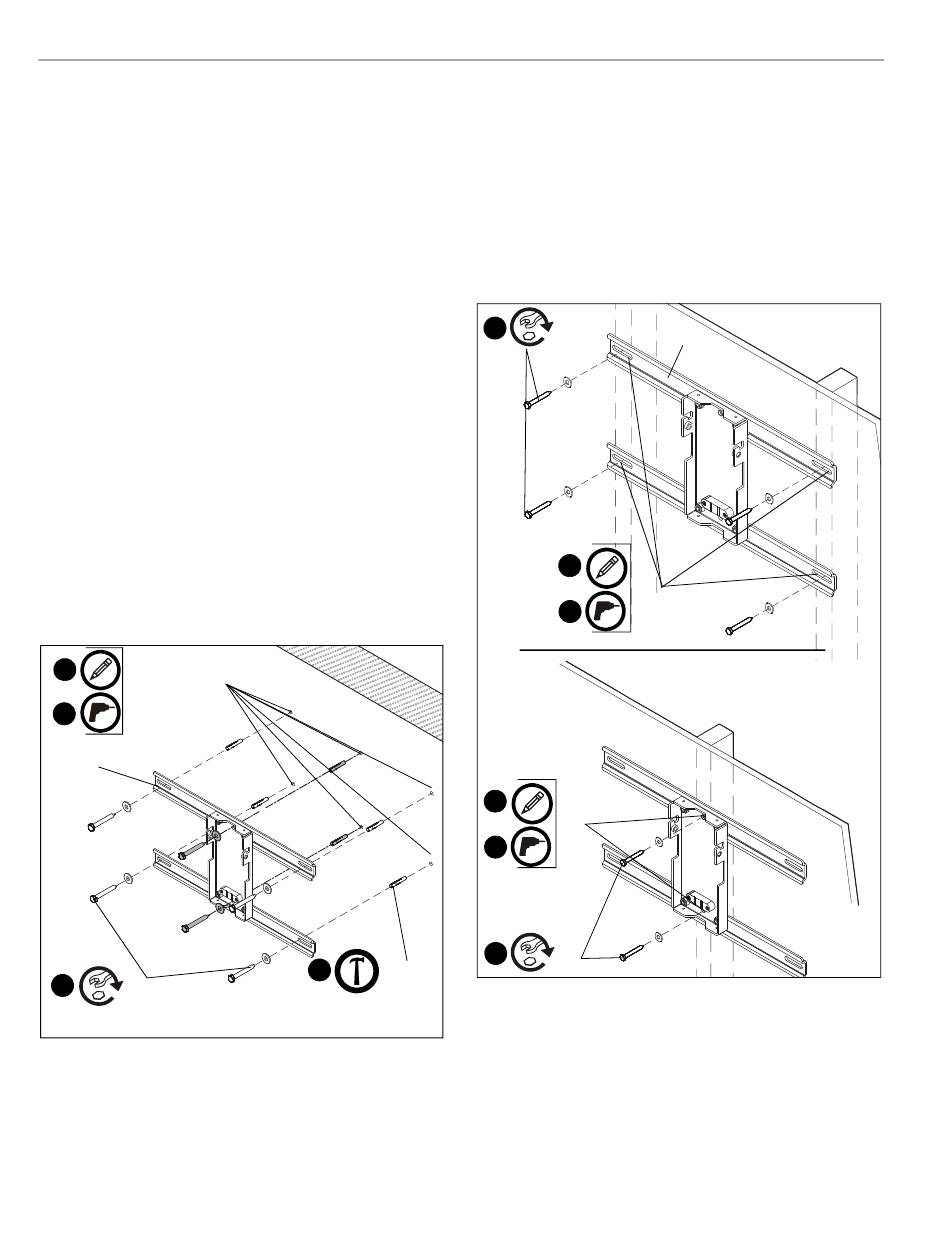

Abbildung 3
HINWEIS:
Begeben Sie sich zum Abschnitt Montage des
Auslegearms des Short-Throw-Projektors an der
Wandplatte, um mit der Montage fortzufahren.
30
Holzbalken
1.
2.
3.
3
1
2
3
3
Dübel
4.
5.
6.
HINWEIS:
Markieren Sie mithilfe der Schablone vier
Montagebohrungen (Doppelbalken), wie auf der
Installationsschablone (J) zu sehen, oder zwei
Montagebohrungen (Einzelbalken) an der Wandplatte.
(siehe Abb. 4)
Bohren Sie an der markierten Stelle eine 0,6 cm x 6,4 cm
tiefe Bohrung. (siehe Abb. 4)
Schrauben Sie eine Klasse 2 oder besser noch eine 5/16 x
2-1/2"-Sechskantschraube (nicht enthalten) durch eine
Klasse 2 oder besser noch eine 5/16"-Unterlegscheibe
(nicht enthalten) sowie durch das Loch in der
Wandbefestigung in das gebohrte Loch. (siehe Abb. 4)
x 4
(G)
1
x 4
2
x 2
x 2
Abbildung 4
Bringen Sie die Wandbefestigung mit einer Wasserwaage
in Waage.
Korrigieren Sie ggf. die verbleibende(n)
Bohrungsmarkierung(en).
Wiederholen Sie die Schritte 2 und 3 für die verbleibende(n)
Montagebohrung(en).
Begeben Sie sich zum Abschnitt Montage des
Auslegearms des Short-Throw-Projektors an
der Wandplatte, um mit der Montage fortzufahren.
Montageanleitung
(Doppelbalken)
(Einzelbalken)
