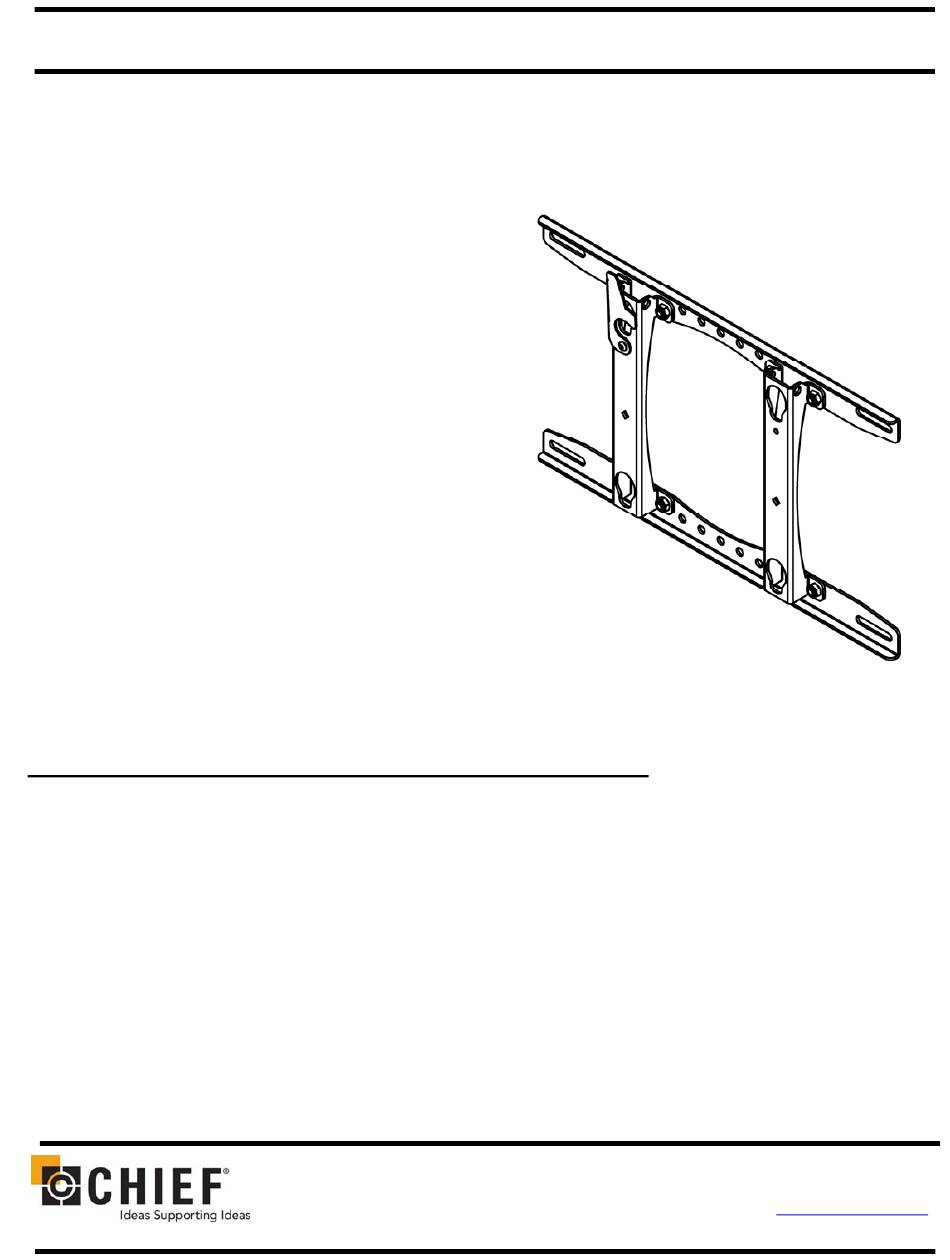

I N S T A L L A T I O N
MSR Wall Mount
(MSP-DCCPOR)
The MSR static mount accommodates medium flat panel
displays weighing up to 100 lbs (45.36kgs).
The teardrop holes in the mount allow for quick
connect/disconnect of the display, thus simplifying
installation and maintenance processes.
When selecting a mounting location, the four options to
choose from are:
•
Wood stud mounting (Option A). The top and
bottom mounting brackets serve a dual purpose. The
center holes are used for single wood stud mounting.
The slotted holes on the outside are used to mount
the MSR between dual wood studs 16" on center.
•
Concrete wall mounting (Option B).
•
Drywall mounting (Option C).
After installing the display on the mount, the display can
be locked in place using the convenient locking flag.
A padlock can be used on the latching flag for added
security.
The mount is concealed behind the display, making it a
low profile wall mount.
BEFORE YOU BEGIN
•
CAUTION: To prevent damage to your monitor and MSR, which could affect or void the Factory warranty,
thoroughly study all instructions and illustrations before you begin to install the mount. Pay particular attention to the
Warnings and Cautions in this document.
•
If a defect is discovered after Dell's initial 21-day Customer Satisfaction period, Chief Mfg. will, at its option, repair or replace
the product at no charge provided it is returned during the warranty period. Please note contact information for Chief Mfg.
listed below.
CHIEF MANUFACTURING INC.
1-800-582-6480 952-894-6280 FAX 952-894-6918
8401 EAGLE CREEK PARKWAY, STE. 700
SAVAGE, MINNESOTA 55378 USA
I N S T R U C T I O N S
MSP-DCCPOR
8805-000148 (Rev. B)
2005 Chief Manufacturing
www.chiefmfg.com
10/05
