(HA) x 3
1

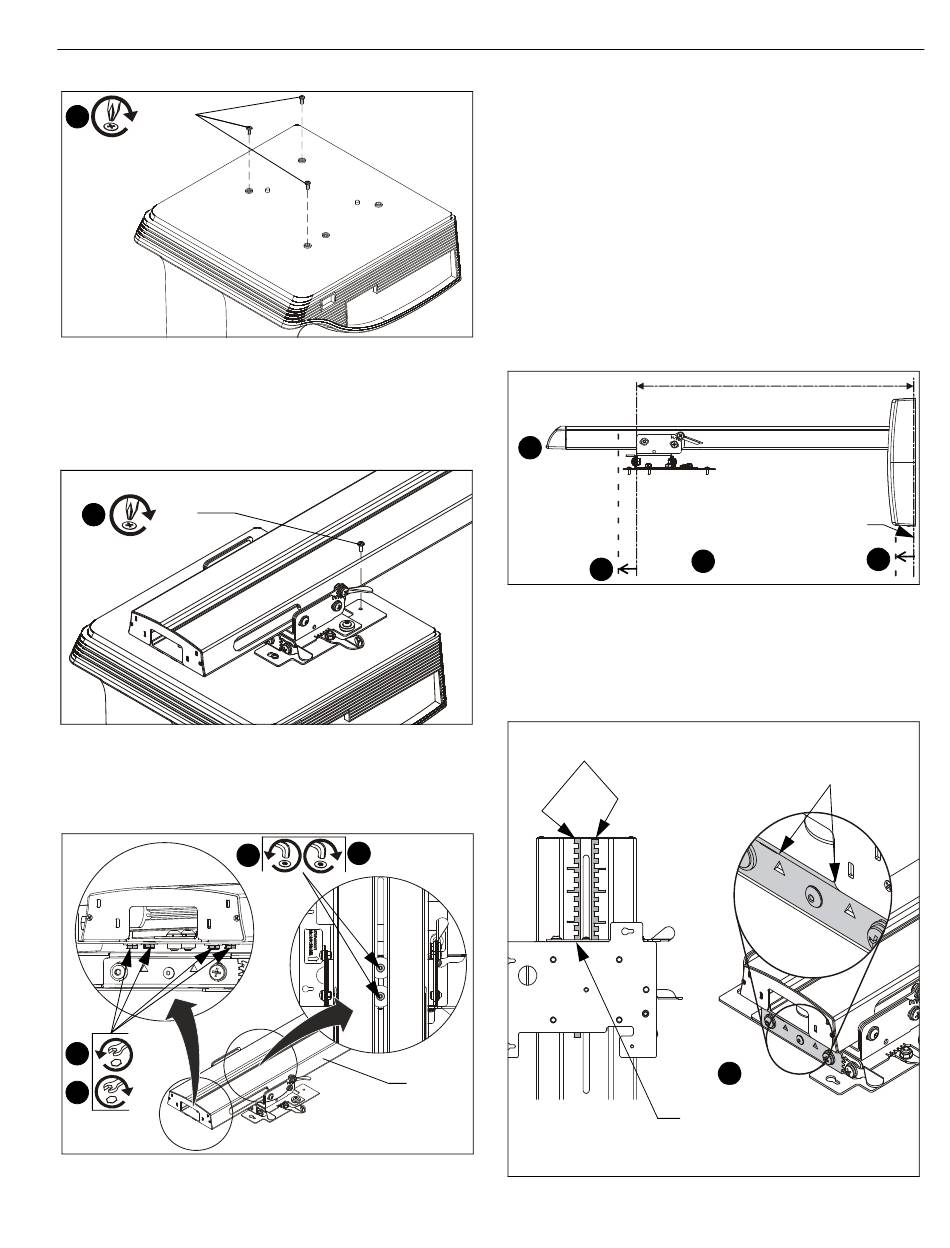

Figura 13
3. Aggiungere la vite a croce a testa cilindrica M4 x 10mm
rimanente (HA) attraverso il braccio e nel proiettore.
(Si veda la figura 14)
4. Serrare tutti e quattro i dispositivi di fissaggio.
(HA)
3
Figura 14
5. Allentare le due viti con testa a bottone sul braccio del
proiettore a focale corta (A). (Si veda la figura 17)
6
9
Figura 15
8
5
(A)
(proiettore non mostrato)
6. Allentare leggermente le quattro viti a testa esagonale tra il
braccio del proiettore e il supporto del proiettore. (Si veda la
figura 15)
7. Far scorrere il proiettore lungo il braccio del proiettore a
focale corta fino a far combaciare l'estremità del supporto
per proiettore con la corrispondente diagonale dello
schermo rappresentata dalla dentellatura sul braccio del
proiettore. (Si veda la figura 17)
IMPORTANTE! :
Per installazioni diverse da quelle dello
schermo dedicato/lavagna bianca:
1. Misurare la profondità dello schermo/lavagna
bianca (A), quindi aggiungere tale misura alla
distanza focale indicata sulla maschera di
installazione. (Si veda la figura 17) o (Si veda la
figura 2)
2.
Spostare il proiettore di tale misura di profondità (A)
verso l'estremità del braccio del proiettore.
DISTANZA DI PROIEZIONE
2
Spostare il
supporto del
proiettore della
distanza di A
verso l'estremità
del braccio
A
Figura 16
8. Stringere due viti con testa a bottone sul braccio del
proiettore a focale corta (A) per fissare il proiettore. (Si veda
la figura 15)
9. Stringere le quattro viti a testa esagonale tra il braccio del
proiettore e il supporto del proiettore. (Si veda la figura 15)
Il bordo del supporto del proiettore
Etichette del braccio
del proiettore
(con incisioni a freccia) deve essere
allineato con la diagonale dello
schermo sulle etichette.
Allineare l'estremità
del supporto per
(Vista dal basso)
proiettore con la
relativa diagonale
di schermo.
Figura 17
Parete
Esempio di profondità
A
1
della lavagna bianca
7
