Für Die Montage Erforderliches Werkzeug - CHIEF MSP-DCCUST2 Installationsanleitung

Montageanleitung
FÜR DIE MONTAGE ERFORDERLICHES WERKZEUG
12,7 mm (1/2") - Stahlbalken
9,5 mm (3/8") / 7,9 mm (5/16") - Beton
5,6 mm (7/32") - Holzbalken

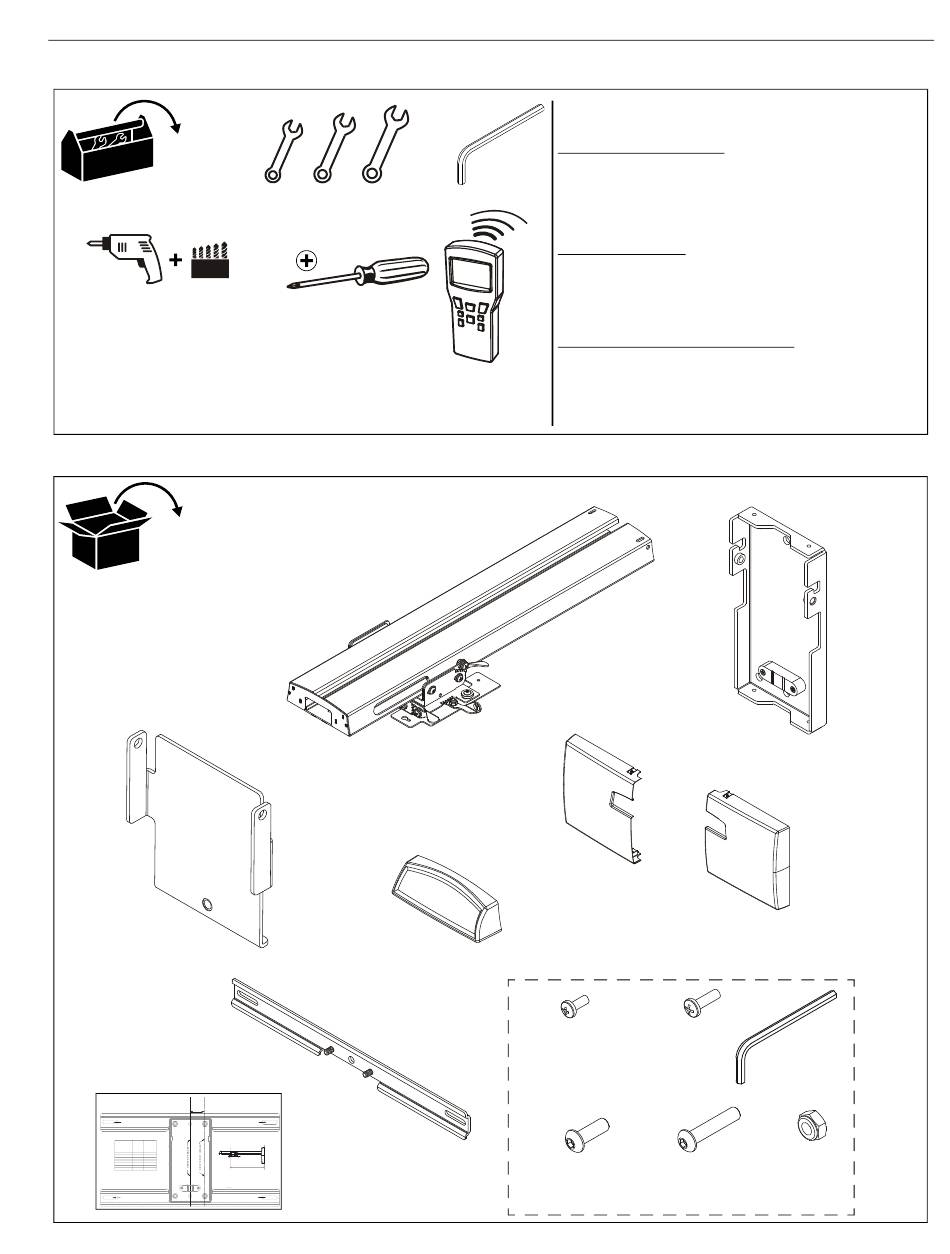

TEILE
C (1)
[Arm-Einstellplatte]
1-7/16"
LINE UP BOTTOM EDGE OF WALL BRACKET
[36.5mm]
WITH BOTTOM EDGE OF PAPER
DRILL WITHIN
SLOT
*THROW DISTANCE is measured from wall
with attached bracket to front of
projector mount.
SCREEN THROW VERTICAL
DIAGONAL DISTANCE* DISTANCE**
(16:10 aspect ratio) (inches) (inches)
(inches)
100 12.00
25.375
95 24.125 11.375
91 22.50 10.75
87WB 22.00 10.625
87 21.25 10.125
81
19.25 9.375
77 18.00 8.75
**VERTICAL DISTANCE
bottom of wall bracket to top of projected
8800-002357 Rev01
image, NOT
07/13
DRILL WITHIN
SLOT
12,7 mm (1/2")
A (1)
[Auslegearm des
Short-Throw-Projektors]
D (1)
[Abschlusskappe]
G (2)
[Doppelbalkenhalterung]
DRILL WITHIN
SLOT
J (1)
[Installationsschablone]
THROW DISTANCE
is measured from
top of whiteboard frame.
DRILL WITHIN
SLOT
Erforderliches Befestigungsmaterial
(nicht mitgeliefert):
Montage auf Stahlbalken
5/32"
•
4 - Toggler® 1/4-20 (BB) Kippanker
(mitgeliefert)
• 4 - 1/4-20 x 1-3/4"-Kreuzschlitzschrauben
Klasse 2 oder höher
• 4 - 1/4"-Unterlegscheiben Klasse 2 oder höher
Montage auf Beton
• 4 - Fischer UX 10 x 60-Dübel [P/N 077871]
ODER
• 4 - Toggler Dübel A8/AF8
Montage auf Holzbalken und Beton
• 4 - 5/16 x 2-1/2"-Sechskantschrauben Klasse
2 oder höher
• 4 - 5/16"-Unterlegscheiben Klasse 2 oder höher
E (1)
[Wandabdeckung - rechts]
H (1) [Montageset]
HA (4)
M4 x 10 mm 10-24 x 5/8"
HD (2)
1/4-20 x 3/4"
1/4-20 x 1-1/4"
F (1)
[Wandabdeckung - links]
HB (4)
HC (1)
5/32"
HF (4)
HE (1)
5/16"
B (1)
[Wandplatte]
