CHIEF MSP-DCCUST2 Installationsanleitung Seite 31

Montageanleitung
Stahlbalken
WICHTIG!:
Lesen Sie vor der Montage an Stahlbalken
den Abschnitt Voraussetzungen am Montageort, um
sicherzugehen, dass der Montageort die Voraussetzungen erfüllt!
Die Gipskartonplatte muss mindestens 12,7 mm
(1/2") dick sein!
1. Markieren Sie mithilfe eines Balkensuchers vier
Vorbohrungen über dem Zentrum der Stahlbalken.
2. Bohren Sie an einer der markierten Stellen ein Loch
(12,7 mm bzw. 1/2") in die Wand. (siehe Abb. 5)
1
x 4
2
1
x 2
2

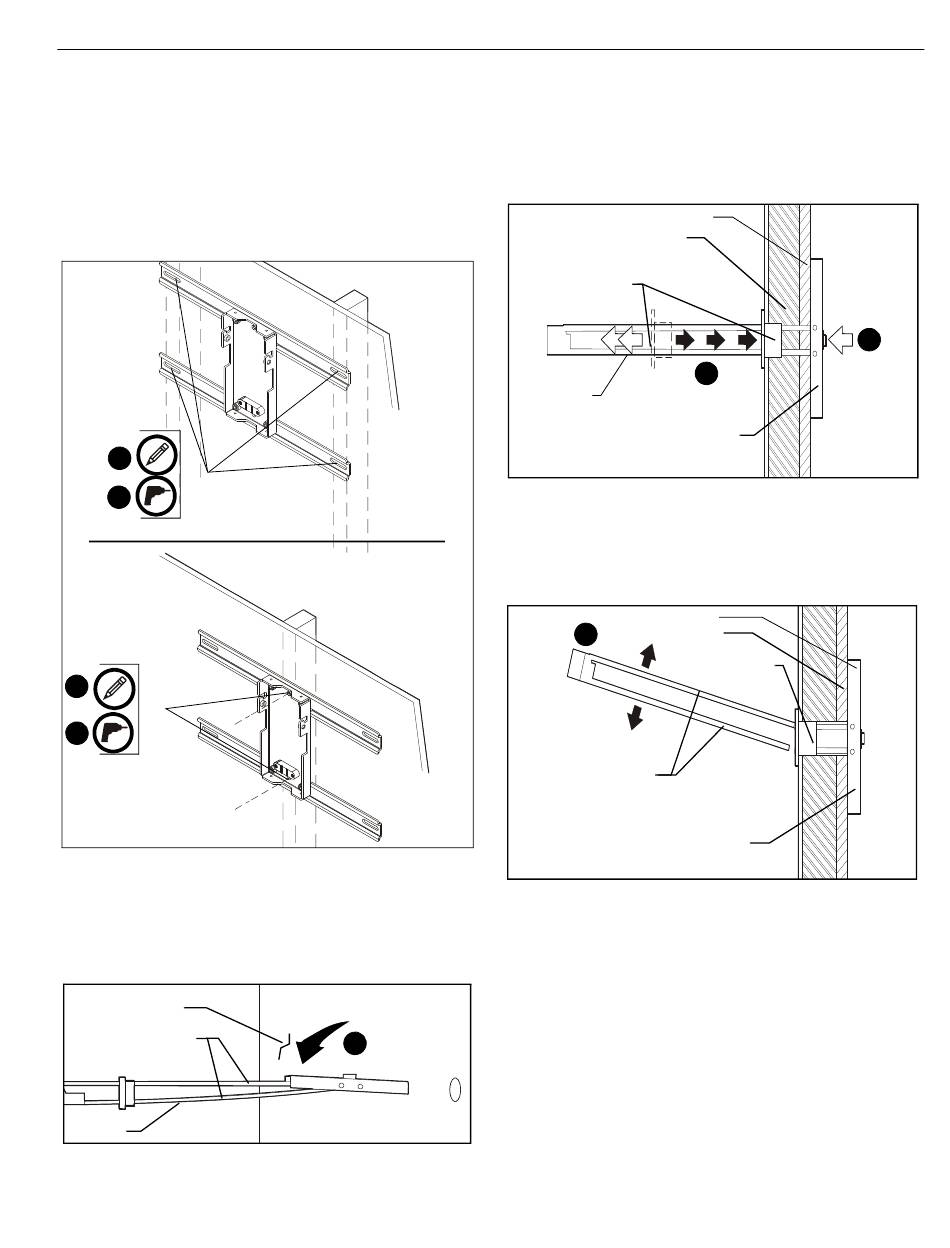

Abbildung 5
3. Halten Sie die Metallschiene des Toggler® 1/4-20 (BB)
Kippankers (nicht mitgeliefert) flach an die Kunststoffschlaufe
anliegend und schieben Sie sie durch das Loch hindurch.
(siehe Abb. 6)
Gipskartonplatte
Kunststoffschlaufe
x 4
Abbildung 6
4.
5.
(Dual stud)
Kunststoffkappe
Anker x 4
(seitenansicht)
6.
(Single stud)
(seitenansicht)
3
Ziehen Sie den Anker an der Plastikschlaufe von der
Wand weg, bis die Schiene an der Rückseite der Wand
bündig anliegt und auf dem Balken vertikal ausgerichtet ist.
(siehe Abb. 7)
Schieben Sie die Kunststoffkappe auf dem Anker zur Wand,
bis der Flansch der Kappe bündig mit der Wand abschließt.
(siehe Abb. 7)
Stahlbalken
Gipskartonplatte
5
nkerschene (Metall)
Abbildung 7
Reißen Sie die Kunststoffschlaufe des Ankers an der Wand
so ab, dass sie mit dem Flansch der Plastikkappe auf einer
Ebene liegt. (siehe Abb. 8)
Stahlbalken
Gipskartonplatte
6
Kunststoffkappe
Kunststoffschlaufe
Ankerschiene (Metall)
Abbildung 8
4
31
