CHIEF MSP-DCCUST2 Installationsanleitung Seite 78

プロジェクターアームの水平調節
アーム調整プレート (C) のボタンキャップネジを締めて、プロ
ジェクターアームを水平にします。 ( 図 18 を参照 )
調節
回転の調整
注記 : この手順を容易に行うには、水準器を使用します。
回転調整ハンドルを使用して回転を調整します （ 「R」 と記
1.
されている） 。( 図 19 を参照 )
5/32" 六角レンチ (HC) を使用して、回転ロックボタン
2.
キャップネジを締めます。( 図 19 を参照 )
ピッチの調節
注記 : この手順を容易に行うには、水準器を使用します。
ピッチ調整ハンドルを使用してピッチを調整します（「P」
3.
と記されている） 。( 図 19 を参照 )
5/32" 六角レンチ (HC) を使用して、ピッチロックボタン
4.
キャップネジを締めます。( 図 19 を参照 )
左右回転の調節
左右回転調整ハンドルを使用して左右の回転を調整しま
5.
す。( 図 19 を参照 )
5/32" 六角レンチ (HC) を使用して、 左右回転ロックボタン
6.
キャップネジを締めます。( 図 19 を参照 )
78
x 1

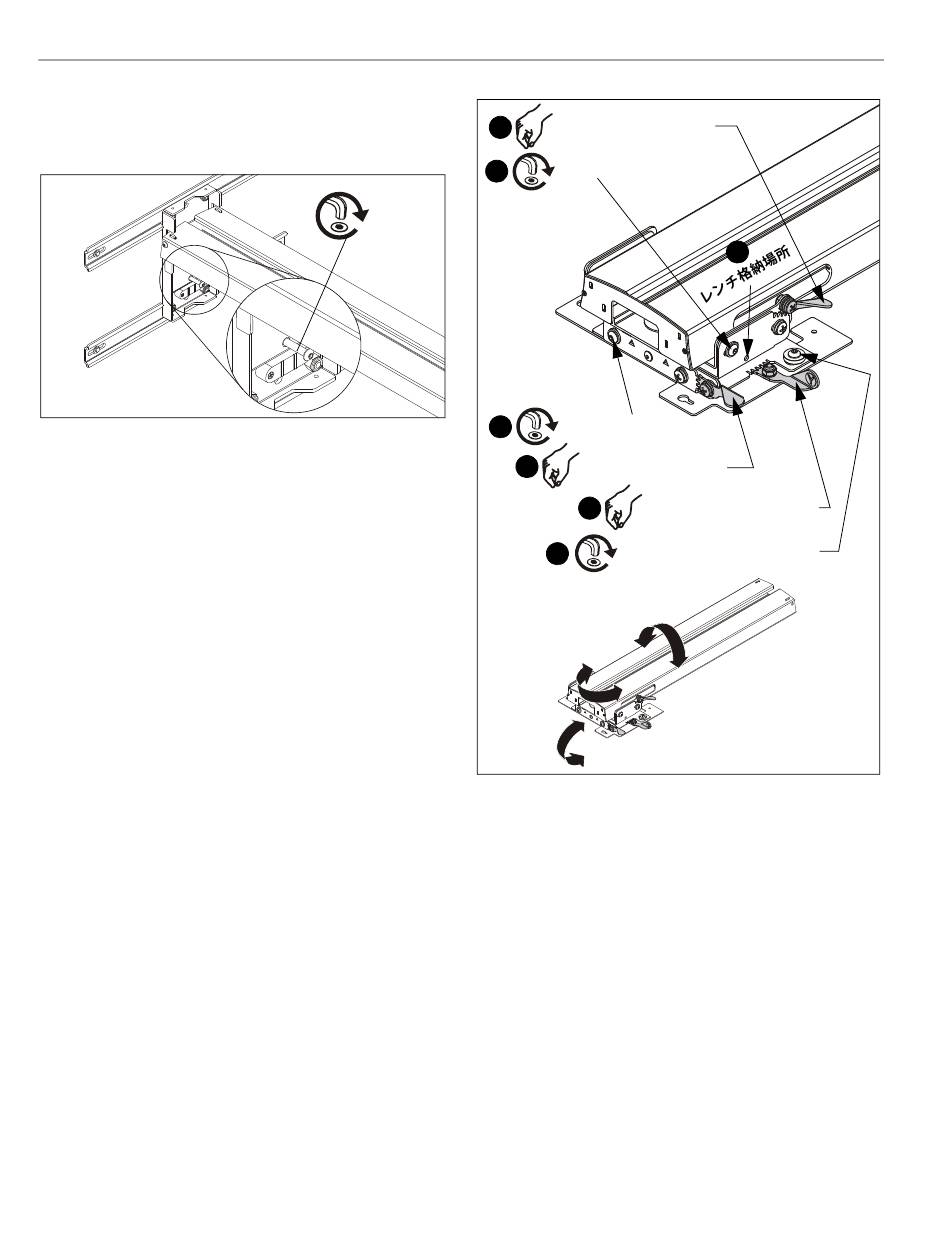

図 18
ピッチ調整ハンドル (P)
3
( ピッチ調整をロックする )
4
( 回転調整をロックする )
2
回転調整ハンドル
1
左右回転調整ハンドル (Y)
5
( 左右回転調整をロックする )
6
回転
左右回転
ピッチ
( プロジェクターは示されていません )
すべての調整が完了したら、六角レンチ (HC) をプロジェ
7.
クタマウントの横にある場所に格納します。 ( 図 19 を参照 )
ケーブル管理 (オプション)
プロジェクターからプロジェクターアームの開口部にケー
1.
ブル / コードを通し、プロジェクターアームから壁に向け
て配線します。
プロジェクターアームの壁側にあるウォールプレートのス
2.
ロットにケーブル / コードを通して、上方向または下方向
に配線します。
取付説明書
7
(R)
図 19
