將壁托架置於固定錨上方，並將顯示器支架中的安裝孔對齊
7.
固定錨中的孔。 (請參閱圖 9)
將 2 級以上的 1/4-20 x 1-3/4 吋十字平頭螺絲 (非隨附) 依序穿
8.
入 2 級以上的 1/4 吋墊圈 (非隨附)、壁托架上的對應安裝孔及
捕捉開關 (非隨附) 內，然後將螺絲鎖緊於支架。 請勿鎖得太
緊！ (請參閱圖 9)
鋼製立柱
牆板
x 4
x 4
8
(G)
錨定金屬槽鋼
( 側視圖 )
9. 使用隨附的氣泡式水平儀測量壁托架是否保持水平。
10. 如有需要，請校正剩下的掛置孔標示。
11. 重複步驟 2 到 8，處理剩餘的掛置孔。
將短焦投影機懸臂安裝至托架

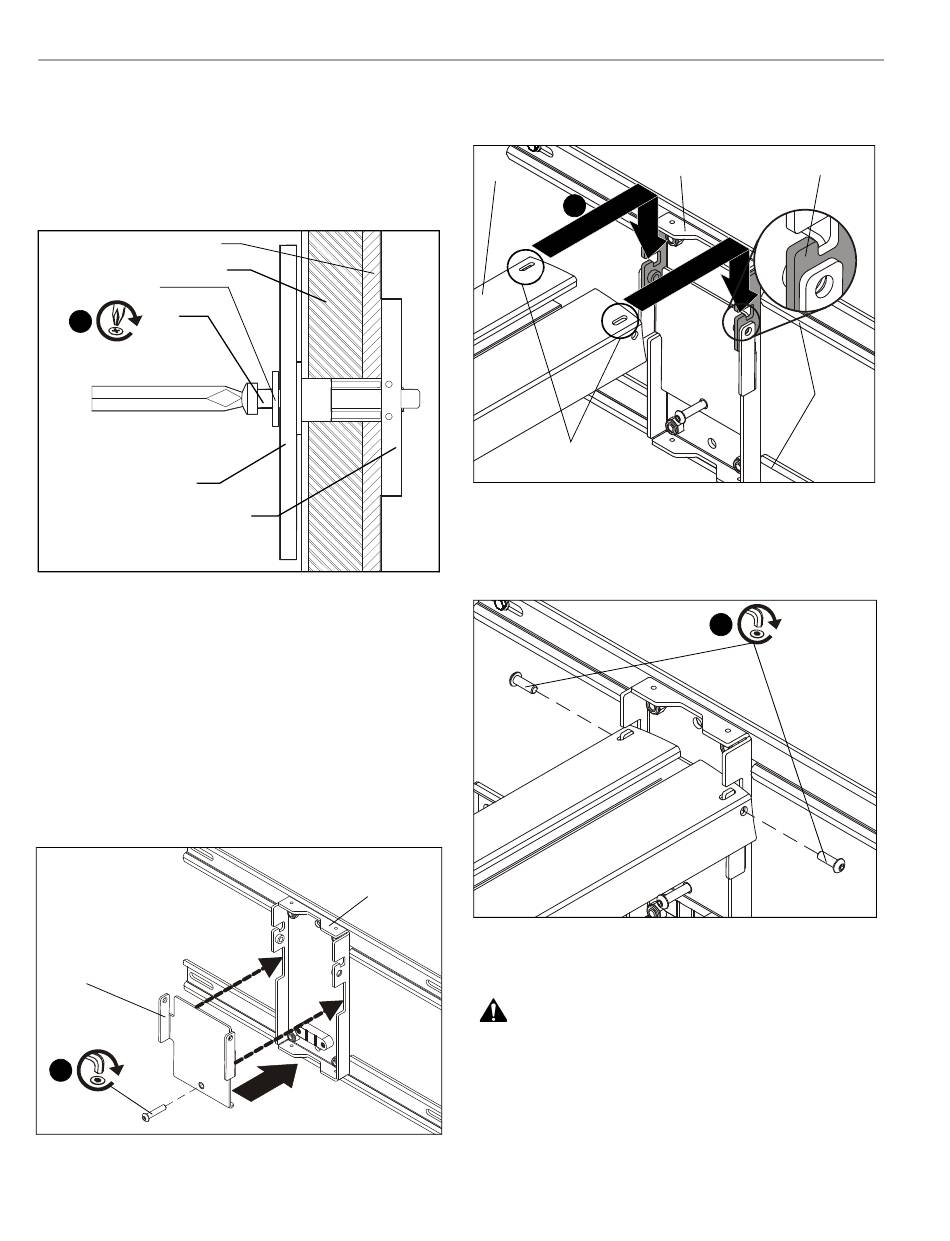

將懸臂調整板 (C) 裝在壁板上，確定調整板凸片卡入壁板上的
1.
凹槽。 插入並稍微旋緊一顆 1/4-20 x 1-1/4 吋圓頭螺絲 (HD)。
(請參閱圖 10)
(C)
1 (HE)
98
圖 9
(B)
圖 10
將短焦投影機懸臂 (A) 抬至與壁板 (B) 等高處，並將投影機
2.
懸臂插槽置於壁板掛勾上方。(請參閱圖 11)
(A)
2
投影機懸臂插槽
使用兩顆 1/4-20 x 3/4 吋圓頭螺絲 (HC)，將短焦懸臂 (A)
3.
旋緊在壁板 (B) 上。 (請參閱圖 12)
安裝投影機
警告：若超出重量負荷，可能會導致嚴重的人身傷害或設
備耗損！安裝人員須負責確認投影機的重量不超過 25 磅
(11.3 公斤)。
將三顆 M4 x 10 公釐十字平頭螺絲 (HA) 插入投影機螺帽，
1.
並稍微旋緊。 (請參閱圖 13)
將投影機抬起至與投影機懸臂等高處，然後將三顆螺絲插入
2.
投影機懸臂的插槽內。
安裝指示
壁板掛勾
(B)
(G)
圖 11
3 (HD) x 2
圖 12
