CHIEF MSP-DCCUST2 Installationsanleitung Seite 44

Instructions d'installation
(HA) x 3
1

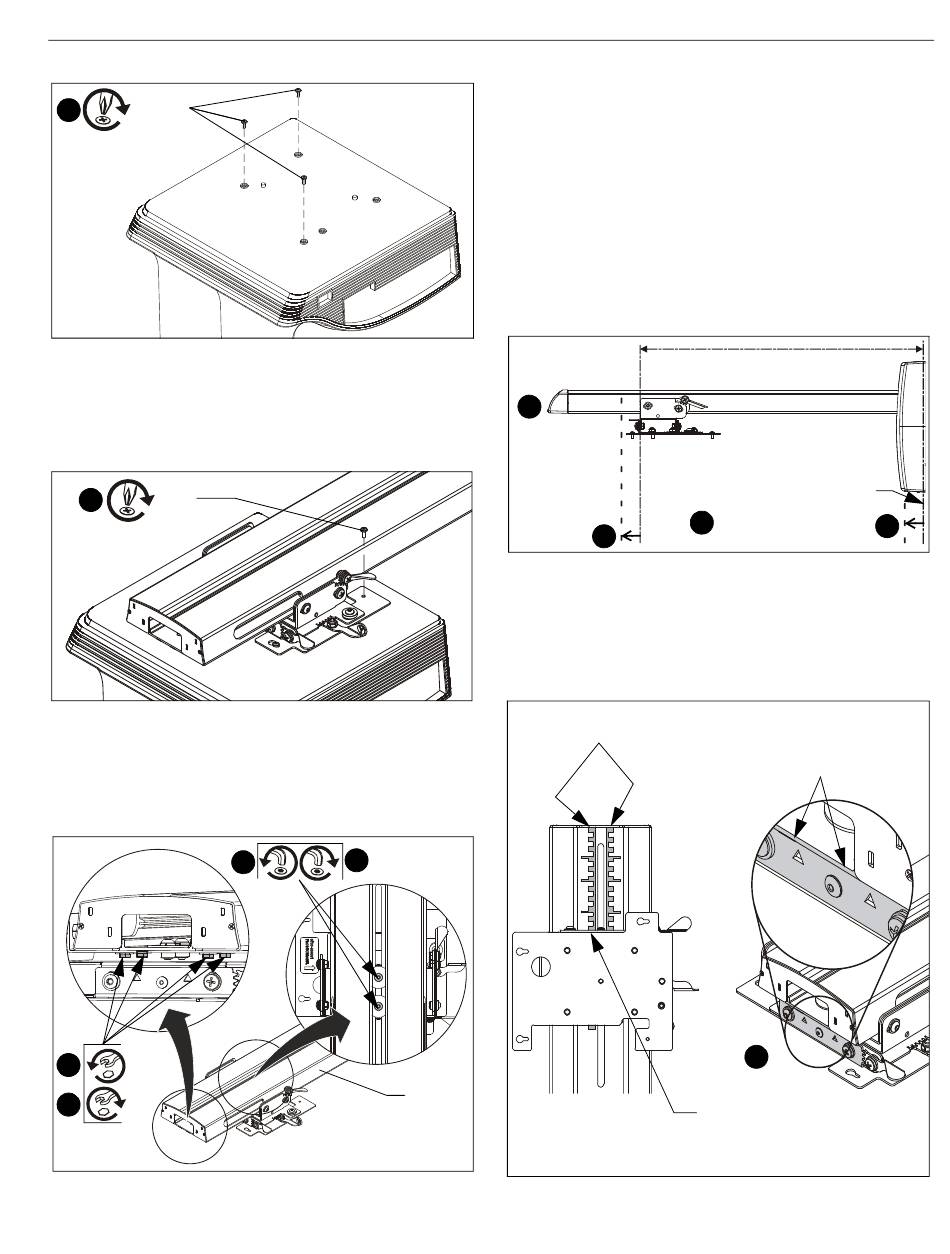

Figure 13
3. Ajoutez une vis cruciforme restante M4 x 10 mm Phillips
(HA) dans le bras de projecteur et dans le projecteur.
(Voir la figure 14)
4. Serrez toutes les fixations.
(HA)
3
Figure 14
5. Desserrez les deux vis à tête ronde situées sur la partie
supérieure du bras du projecteur à courte focale (A). (Voir
la figure 17)
6
9
Figure 15
8
5
(A)
(projecteur non représenté)
6. Desserrez légèrement les quatre vis hexagonales entre le
bras du projecteur et le support pour projecteur. (Voir la
figure 15)
7. Faites glisser le projecteur à courte focale le long du bras
du projecteur jusqu'à ce que le bord du support du
projecteur soit aligné avec la diagonale d'écran indiquée sur
l'étiquette du bras du projecteur. (Voir la figure 17)
IMPORTANT ! :
Pour les installations autres que l'écran/le
tableau blanc dédié :
1. Mesurez la profondeur de l'écran/du tableau blanc
(A), et ajoutez cette mesure à la distance de portée
indiquée sur le gabarit d'installation. (Voir la figure
16) ou (Voir la figure 2)
2. Déplacez le projecteur plus près de l'extrémité du bras
du projecteur par cette mesure de profondeur (A).
2
Déplacez le
support du
projecteur plus
près de
l'extrémité du
bras par la
distance (A).
A
Figure 16
8. Serrez deux vis à tête ronde sur la partie supérieure du bras
du projecteur à courte focale (A) pour verrouiller le
projecteur en place. (Voir la figure 15)
9. Serrez les quatre vis hexagonales entre le bras du
projecteur et le support pour projecteur. (Voir la figure 15)
Étiquettes du bras
La bordure du support du projecteur
du projecteur
(avec les découpures en forme de
flèche) devrait s'aligner avec la
diagonale de l'écran sur les
étiquettes.
(Vue du dessous)
Figure 17
DISTANCE DE PORTÉE
Mur
Exemple de profondeur
1
du tableau blanc
7
Alignez le bord
du support du
projecteur avec
la diagonale
d'écran indiquée
sur l'étiquette.
A
44
