CHIEF MSP-DCCUST2 Installationsanleitung Seite 53

Istruzioni di installazione
Montanti d'acciaio
IMPORTANTE!:
Si veda la sezione Requisiti del sito prima
di procedere con l'installazione su montanti d'acciaio, per
verificare se il sito risponde ai requisiti necessari. Il cartongesso
deve avere uno spessore minimo di 12,7mm (1/2'')!

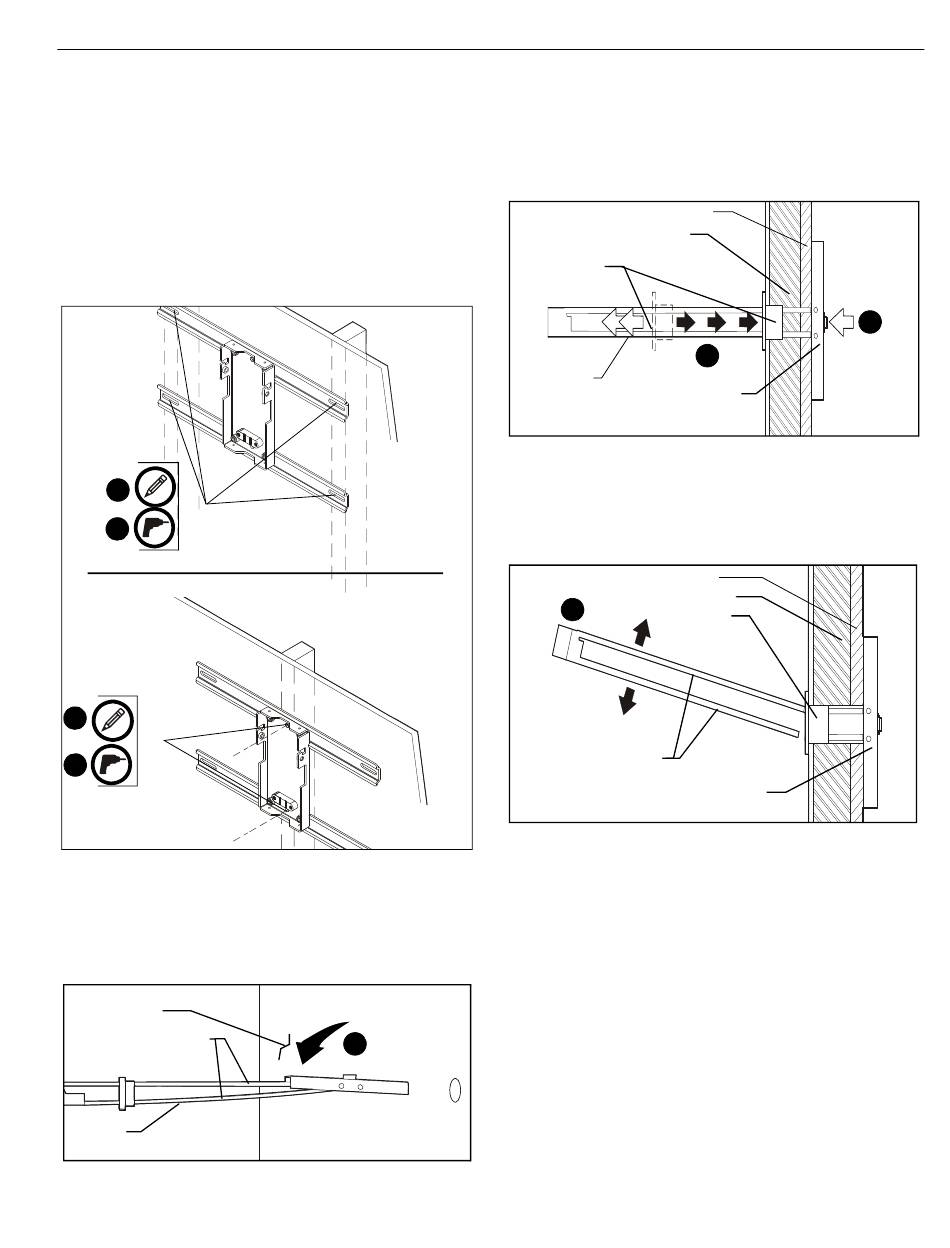

1. Utilizzando la maschera, contrassegnare quattro fori di
montaggio (montante doppio), come indicato sulla maschera
di installazione (J), o due fori di montaggio (montante
singolo) nella piastra del muro. (Si veda la figura 5)
2. Eseguire un foro di 1/2 x 1 pollici (1,2 x 2,5 cm) di profondità
in uno dei punti contrassegnati sulla parete. (Si veda la
figura 5)
1
x 4
2
1
x 2
2
Figura 5
3. Tenere la piastra metallica sullo Snap-Toggle Toggler®
1/4-20 (BB) (non incluso) in posizione orizzontale lungo
le linguette di plastica e farle passare attraverso il foro.
(Si veda la figura 6)
Cartongesso
Linguette di plastica
x 4
Figura 6
4.
5.
Cappuccio di fermo in plastica
(Dual stud)
tassello x 4
(VISTA LATERALE)
6.
(Single stud)
Linguette di plastica
(VISTA LATERALE)
3
Tenendo le linguette di plastica sul tassello, spingere il
tassello lontano dalla parete finché la piastra rimane a livello
dietro il muro, accertandosi che sia posizionata
verticalmente sul montante. (Si veda la figura 7)
Far scorrere il cappuccio di fermo in plastica sul tassello
verso la parete, finché la flangia del cappuccio è a livello
con la parete stessa. (Si veda la figura 7)
Montante d'acciaio
Cartongesso
5
Piastra metallica
del tassello
Figura 7
Togliere le linguette di plastica sul tassello a muro,
divaricandole per staccare le linguette a livello della
flangia del cappuccio di fermo. (Si veda la figura 8)
Montante d'acciaio
Cartongesso
6
Cappuccio
di fermo in
plastica
Piastra metallica del tassello
Figura 8
4
53
