참고: 설치에 따라 해당 콘크리트 또는 콘크리트 블록, 목재
스터드 또는 강재 스터드 절을 참조하십시오.
콘크리트 또는 콘크리트 블록
템플릿을 사용하여 설치 템플릿(J)에 표시된 대로 4개의 설
1.
치 구멍(이중 스터드) 또는 벽면 플레이트에 2개의 설치 구멍
(단일 스터드)을 표시합니다. (그림 3 참조)
2. 벽에 표시된 위치 중 하나에 3/8" x 3" 깊이 구멍을 하나 뚫
습니다. (그림 3 참조)
피셔 UX 10 x 60 앵커[부품 번호 077871] 1개(포함되지 않음
3.
) 또는 힐티 Toggler A8/AF8 앵커 1개(포함되지 않음)를 드릴
구멍 중 한 곳에 설치합니다. (그림 3 참조)
등급 2 이상의 5/16 x 2-1/2" 육각머리 래그 나사(포함되지 않
4.
음) 1개를 등급 2 이상의 5/16" 와셔(포함되지 않음), 벽걸이
브래킷의 설치 구멍을 통과해 피셔 또는 힐티 앵커(포함되지
않음)에 설치합니다. (그림 3 참조)
첨부된 수평계를 사용하여 벽걸이 브래킷의 수평을 맞춥니
5.
다.
나머지 설치 구멍 표시에 필요한 수정을 합니다.
6.
7. 나머지 설치 구멍에 대해 2~4단계를 반복합니다.
x 4( 이중 스터드 )
1
x 2( 단일 스터드 )
2
(G)
4 패스너
( 단일 스터드 패스너 / 앵커는 회색으로 표시 )
참고: 설치를 계속하려면 브래킷에 근거리 투사 프로젝터 암
설치 절을 참조하십시오.
목재 스터드
템플릿을 사용하여 설치 템플릿(J)에 표시된 대로 4개의 설
1.
치 구멍(이중 스터드) 또는 벽면 플레이트에 2개의 설치 구멍
(단일 스터드)을 표시합니다. (그림 4 참조)
벽에 표시된 위치에 7/32" x 2-1/2" 깊이 구멍을 하나 뚫습
2.
니다. (그림 4 참조)
등급 2 이상의 5/16 x 2-1/2" 육각머리 래그 나사(포함되지 않
3.
음) 1개를 등급 2 이상의 5/16" 와셔(포함되지 않음), 벽걸이 브
래킷의 구멍을 통과해 드릴 구멍에 설치합니다.(그림 4 참조)
107
피셔 앵커
3
또는 힐티

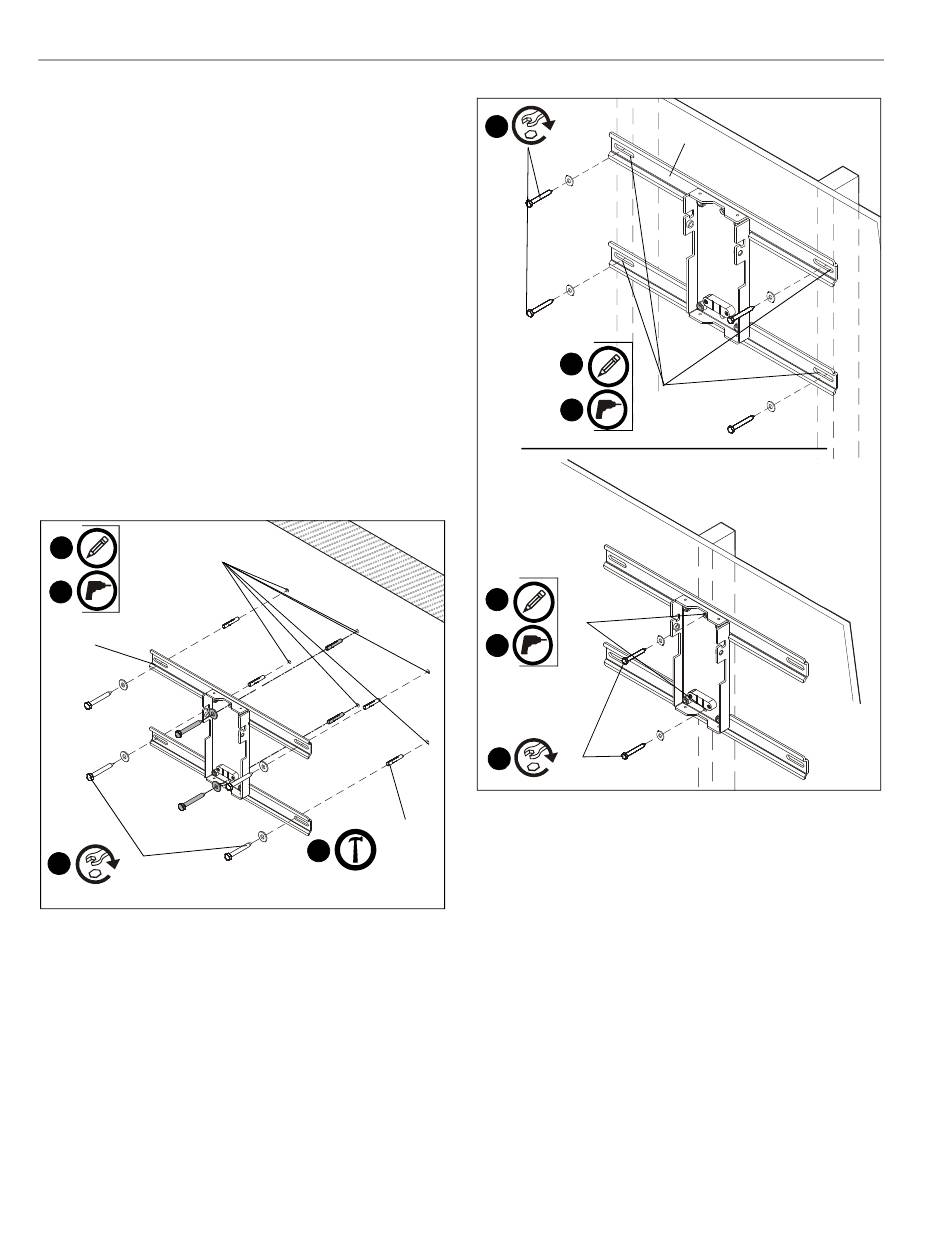

그림 3
x 4
3
1
x 4
2
1
x 2
2
x 2
3
첨부된 수평계를 사용하여 벽걸이 브래킷의 수평을 맞춥니
4.
다.
필요한 경우 나머지 설치 구멍 표시를 수정합니다.
5.
나머지 설치 구멍에 대해 2, 3단계를 반복합니다.
6.
참고: 설치를 계속하려면 브래킷에 근거리 투사 프로젝터 암 설치
절을 참조하십시오.
