CHIEF MSP-DCCUST2 Installationsanleitung Seite 95

安裝指示
組合與安裝
MSP-DCCUST2 短焦投影機支架適用於安裝在硬混凝土、中空混
凝土磚、50.8 公釐 x 101.6 公釐 (2 吋 x 4 吋) 木製立柱 16 吋
(中央) 或鋼製立柱 （中央間距 16 英吋） 。
組合壁板與托架
重要事項！ : 不論在單柱或雙柱牆面安裝時，都必須採取
此步驟！

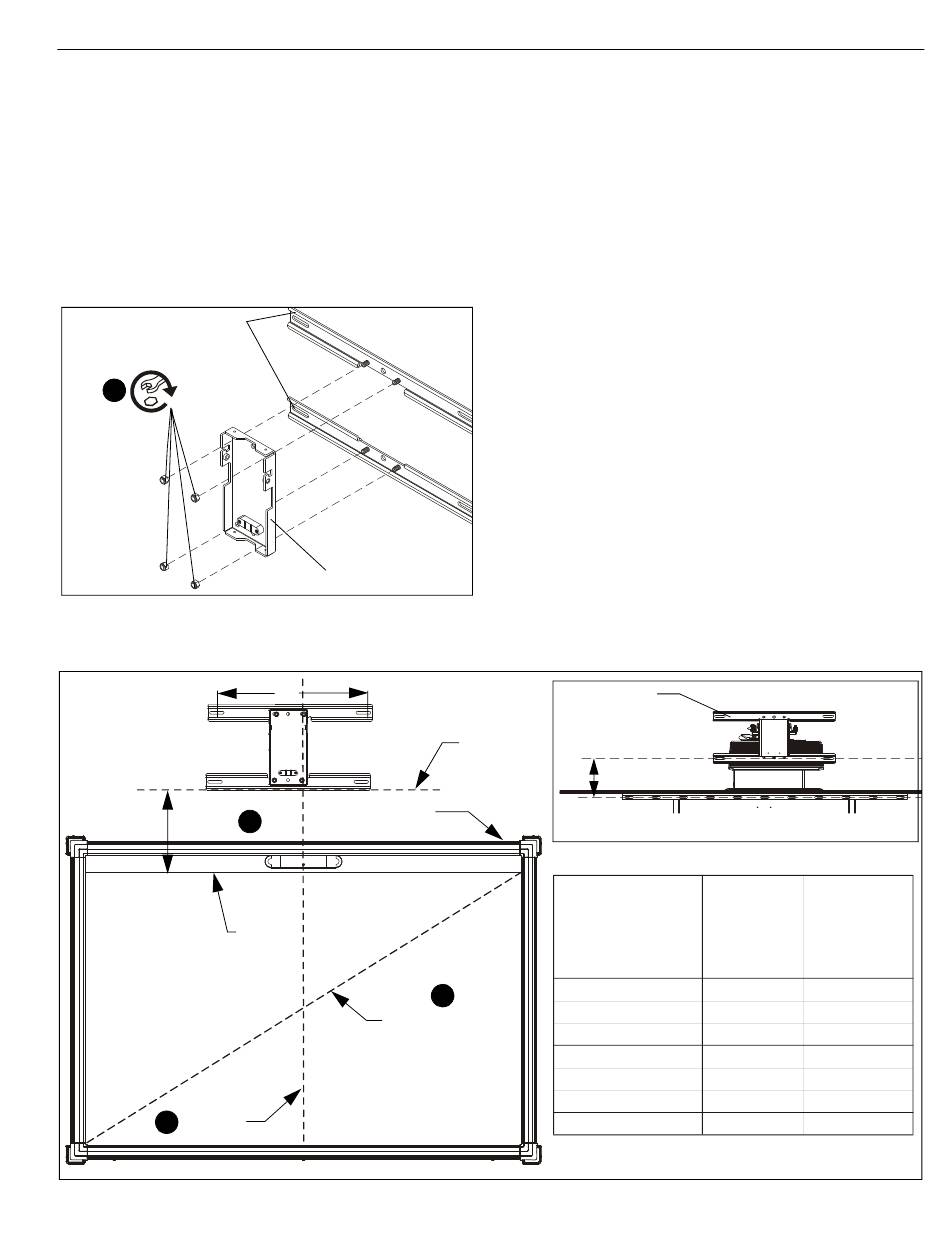

使用四顆 5/16 吋自鎖螺帽 (HF)，將壁板 (B) 鎖在兩個雙立
1.
柱托架 (G)。 (請參閱圖 1)
(G)
1 (HF) x 4
垂直距離
影像中央
3
(B)
圖 1
16"
框架頂端
5
影像頂端
影像 / 螢幕對角線
安裝壁板與托架
使用螺柱搜尋器以利於木柱或鋼柱之安裝作業，對於雙柱安
1.
裝場合，請在柱之中心 （中央間距 16 英吋）標記四個預備
掛置孔位，而單柱安裝場合下，請在柱之中心 （牆架之中
心）標記兩個預備掛置孔位。
附註： 當使用專用螢幕 / 白板時，投影機掛牆托架下方雙柱托架
（中央）下方的掛置孔與螢幕 / 白板托架上掛置孔 （中
央）的距離是 6-5/8 英吋 [ 請見圖 2 中插圖 ]。採取此測
量方式而不使用 「垂直間距」測量方式。其他有關專
用螢幕 / 白板的測量方式已標示在圖 2 中，其安裝樣板
為 87WB。
2. 決定影像/螢幕對角線測量方式。(請參閱圖 2)
3. 決定影像中央位置。(請參閱圖 2)
4. 運用安裝範本 (J) 上的圖表，決定影像對角線測量方式的正
確垂直距離。
5. 測量從影像頂端到壁托架位置底部的正確垂直距離。(請參
閱圖 2)
附註： 垂直距離是從掛牆托架底部測量至投影影像之頂端，而非
專用螢幕 / 白板框架之頂端。
6. 將安裝樣板 (J) 貼在牆面上，依照步驟 3 至 5 所測量之位置，
對齊樣板影像中央指示器以及樣板下端邊緣。(請參閱圖 2)
MSP-DCCUST2
壁托架
壁托架底部
6-5/8"
螢幕對角線
（ : 16 10
（英吋）
2
87WB
圖 2
專用螢幕 / 白板
投影距離
長寬比例）
（英吋）
100
25.375
95
24.125
91 22.50
22.00
87
21.25
81
19.25
18.00
77
（背視圖）
垂直距離
（英吋）
12.00
11.375
10.75
10.625
10.125
9.375
8.75
95
